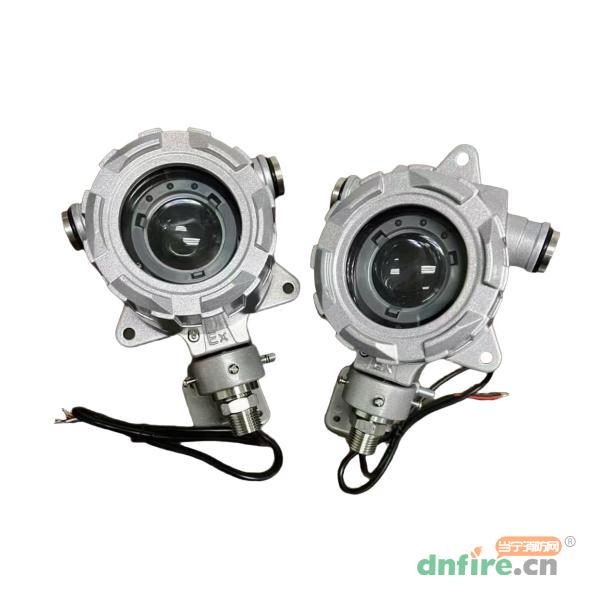

一、JTY-HF-C30 Ex 线型光束感烟火灾探测器概述

　　JTY-HF-C30 Ex线型光束感烟火灾探测器，内部采用微控制系统，具备强大的分析判断能力，通过探测器内部的运算程序，可自动完成对外界环境参数变化的补偿及火警﹑故障的判断，并通过声、光和信号输出线给出状态指示。该探测器设有接收器、发射器调试指示灯，调试方法简单、方便，特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。

　　本产品报警灵敏度出厂时已设置，现场调试完毕后接收器会自动校正。

二、JTY-HF-C30 Ex 线型光束感烟火灾探测器功能特点

　　接收器设有红、黄指示灯及音响指示，工程调试简便可靠；

　　具有光照自动监测补偿功能，有强的抗日光干扰能力；

　　具有故障自诊断功能；

　　自学习功能，根据现场实际情况自动适应环境；

　　安装灵活，可安装在复杂建筑墙面或不平行墙壁；

　　继电器型信号输出与其它厂家输入模块配套方便。

三、JTY-HF-C30 Ex 线型光束感烟火灾探测器工作原理

　　JTY-HF-C30 Ex线型光束感烟火灾探测器由发射器和接收器组成，发射器和接收器使用相同的外壳结构，使用相同的安装支架。以下产品说明中对结构和安装问题仅作一种描述。不做单独说明。采用不受烟色影响的红外线减光方式工作。发射器与接收器相对安装，发射器发射出一定强度的红外光束，接收器对发射器发出的红外光束进行采集放大，并通过内部电子系统对采集的信号进行分析判断。当探测器处于正常监视状态时，接收器接收到的红外光强度稳定在一定范围内。当烟雾进入探测区内时，由于光的散射使接收器接收到的红外光的强度降低。当烟雾达到一定浓度，接收器判断红外光达到报警状态标准时，探测器报火警，启动蜂鸣器、点亮红色指示灯。

四、JTY-HF-C30 Ex 线型光束感烟火灾探测器技术参数

型号	JTY-HF-C30 Ex
名称	线型光束感烟火灾探测器
品牌	盛世长远
监视距离	2m~100m
灵敏度	2-3dB
工作电压	DC24V
工作电流	发射器：18mA；接收器：监视时40mA火警时55mA
确认灯	红色：火警，巡检；黄色：故障
使用温度	-20℃~+55℃
相对湿度	RH 0%~93%
其它功能	蜂鸣器：火警时常响3分钟，调试时根据光值产生脉冲讯响指示
发射器连接	红色线、黑色线接DC24 V直流电源
接收器连接	红色线、黑色线接DC24 V直流电源 黄白线：火警输出；蓝绿线：故障输出
光路偏差	2°
重量	发射器2kg；接收器2kg

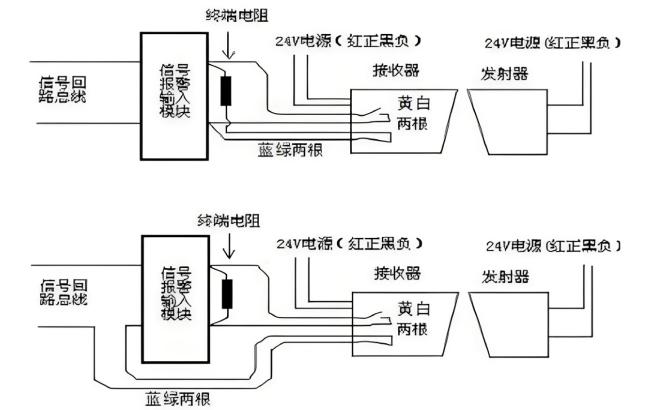

五、JTY-HF-C30 Ex 线型光束感烟火灾探测器接线图

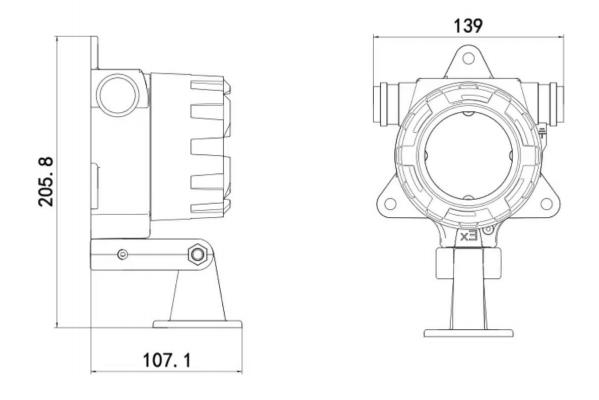

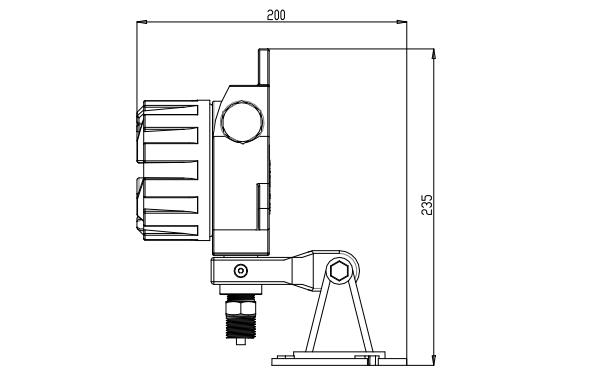

六、JTY-HF-C30 Ex 线型光束感烟火灾探测器外形尺寸

发射器与接收器外形尺寸
