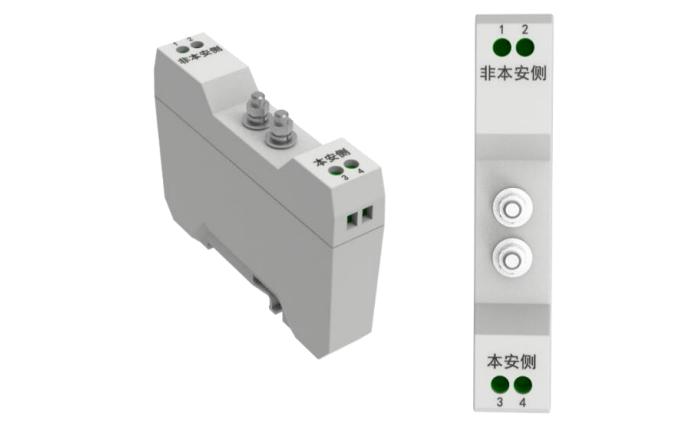

一、JBF-SG01电子式安全栅概述

　　JBF-SG01电子式安全栅为本安型产品的关联设备，通过限制进入到爆炸性环境的能量（包括限制电压和限制电流）来起到安全保护作用。

　　该产品按照国家标准GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》和GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》中有关规定制造生产。

　　JBF-SG01电子式安全栅可与青鸟消防的本安型探测器、本安型手动报警按钮等产品配套使用，应用于防爆场所，广泛用于石油、化工、医药、船舶等领域。

二、JBF-SG01电子式安全栅工作原理

　　安全栅是通过限制输出能量来达到保护作用的。在防爆系统中，由于安全栅的存在，所以不论发生任何故障都能保证输出的能量被限制在一个安全值（不会点燃规定的分级、分组爆炸性气体混合物）内，从而保证现场安全。

　　安全栅对电压的限制作用通过齐纳二极管实现，当输入端电压由于某种原因变高时，齐纳二极管导通，把输出端电压限制在允许输出的最高电压值内，齐纳二极管一旦导通，其电流急剧上升，若输入端电压过高或高电压作用时间过长，会把串联在电路中的熔断器熔断，防止高电压进入危险区。当现场负载短路时，安全栅中的限流电路起到限流作用，把输出电流限制在允许输出的最大电流值内。

三、JBF-SG01电子式安全栅产品特点

　　该产品具有较强抗干扰性能。

　　采用防雷设计，避免由于雷击造成损坏。

　　该产品可正常传输消防二总线信号。

　　安装使用方便。

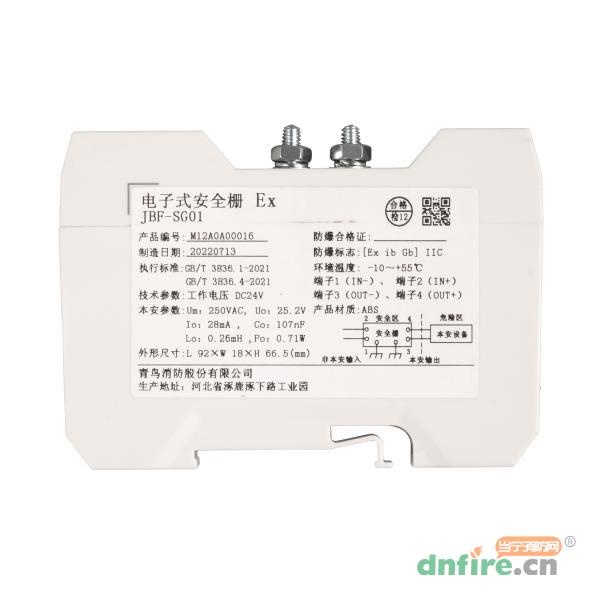

四、JBF-SG01电子式安全栅技术参数

防爆标志	[Ex ib Gb] ⅡC
防爆合格证号	CE22.4557
执行标准	GB/T 3836.1-2021《爆炸性环境第1部分：设1）备通用要求》 GB/T 3836.4-2021《爆炸性环境第4部分：由2）本质安全型“i”保护的设备》
兼容性	JBF-11SF系列、JBF-11SF-C系列、JBF-51S0X系列控制器
工作电压	DC24V(最大28V)  注意：输入信号有极性要求
静态功耗	≤600uA（DC28V）；≤200uA（DC24V）
本安参数	Um:250V AC Uo:25.2V Io:28mA Po:0.71W Co:107nF Lo:0.26mH
线制	有极性二线制
工作温度	-10～+55℃
贮存温度	-20～+65℃
相对湿度	≤95%（无凝露）
外壳材质	塑料
外观	PANTONE Warm Gray 1 C米白色
产品质量	约110g

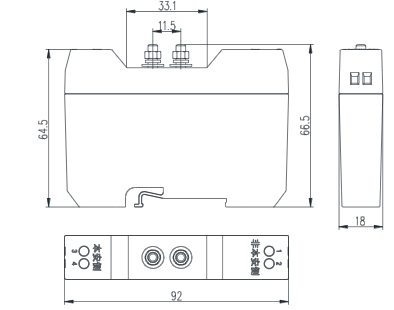

外形尺寸	L 92mm×W 18mm×H 66.5mm

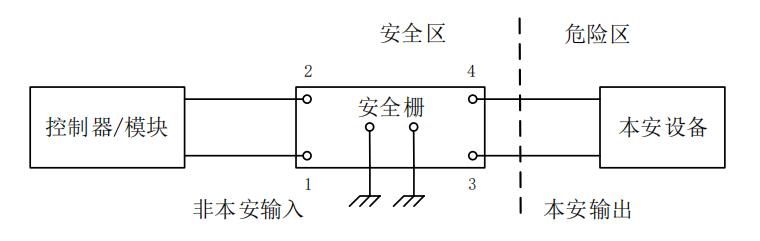

五、JBF-SG01电子式安全栅接线说明

　　端子1、端子2：接非本安输入信号，有极性，端子1接回路负极，端子2接回路正极。

　　端子3、端子4：本安输出信号，接本安设备。

　　注意：输入信号有极性要求，因输入极性反接、输入输出错接等原因导致的故障，不可修复。

　　建议每个安全栅带载本安型感温、感烟探测器总数不大于10只。当安全栅与其他探测器在同一回路使用时，安全栅的带载数量需计算后得出。

六、JBF-SG01电子式安全栅适用范围

　　安全栅应安装在安全区域。

　　广泛用于石油、化工、医药、船舶等领域。

　　满足国家标准GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》和GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》。
