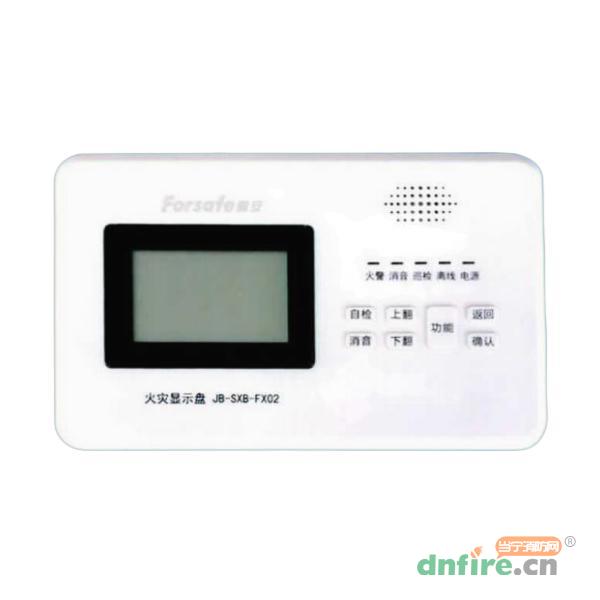

一、JB-SXB-FX02火灾显示盘概述

　　JB-SXB-FX02火灾显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。

　　火灾显示盘只能接收火灾报警控制器发出的信号，不能给火灾探测器、手动报警按钮及其他探测部件供电。

　　当建筑物内发生火灾后，消防控制中心的控制器接收报警信息，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘将显示报警的设备的位置编码及相关信息，并发出声响信号，通知失火区域的人员。

　　本火灾显示盘的连接需要6根线：2组RS485通讯线（共4根），2根24V电源线。其中RS485总线区分极性，电源线为无极性的。

　　本火灾显示盘可以接收控制器所有火警信息，前级RS-485通讯口手拉手式并联，V2.0协议最大可带8组，V2.1协议最大可带30组，后级RS-485通讯口级联，每组最大32个显示盘，且在同一组总线上不允许有相同地址，要求每组总线上的显示盘总数≤32个。

二、JB-SXB-FX02火灾显示盘技术参数

型号	JB-SXB-FX02
名称	火灾显示盘
品牌	赋安
额定工作电压	DC 24V
整机功耗	正常监视状态770mW以下 火警状态消音后800mW以下 火警状态带声响1.8W以下
显示容量	100个火警
连线方式	RS485总线4根，AA1、BB、AA2、BB2区分极性 24V供电线2根，不区分正负极性
人机界面	中文12864点阵液晶显示
通讯接口	RS485接口
LED指示灯	火警灯（红色）：总线设备报火警时常亮。 消音灯（红色）：处于消音状态时常亮。 巡检灯（绿色）：处于正常巡检状态时闪亮。 离线灯（黄色）：总线处于离线状态时常亮。 电源灯（绿色）：电源供电正常时常亮。
工作温度	0℃～40℃
工作湿度	＜95%（40℃）
安装方式	壁挂式
结构尺寸	L180mm×W21mm×H110mm
检测标准	GB 17429-2011《火灾显示盘》

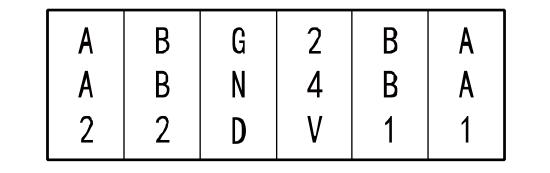

三、JB-SXB-FX02火灾显示盘接线说明

　　火灾显示盘RS485总线（AA1，BB1）与配接控制器的RS485总线（A，B）或者下一个火灾显示盘RS485总线（AA2，BB2）相连接。

　　火灾显示盘RS485总线（AA2，BB2）与下一个火灾显示盘RS485总线（AA1，BB1）相连接。

　　工作电源（24V，GND）与控制器的给外部设备供电电源（24V+，24V-）相连接，不区分正负极性。

四、JB-SXB-FX02火灾显示盘简单故障处理

　　1.无显示

　　火灾显示盘液晶屏和指示灯没显示，可检查供电是否正常或电源线接线有没有接反、所有接插件是否接插良好。

　　2.声响故障

　　显示盘在报火警情况下，没有火警报警声，可检查扬声器接线是否断线或插头接插不良。

　　3.时钟不准确

　　时钟若显示不正确，通过菜单调时即可。
