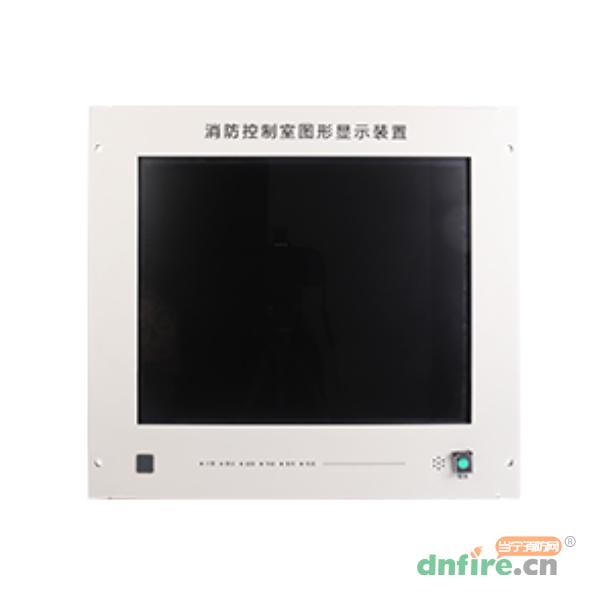

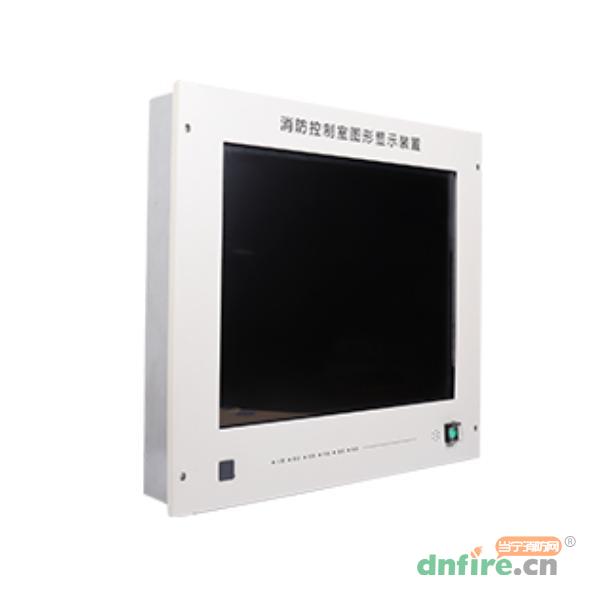

一、CRT-6000消防控制室图形显示装置概述

　　CRT-6000消防控制室图形显示装置是一个整合了火灾报警控制系统各个报警控制器及所有终端设备信息，进行显示与控制的综合系统平台。本产品可逐层显示区域平面图和设备分布情况，并对系统内所有终端设备的信息进行实时反馈，在接收到火灾报警信号后能迅速显示报警区域及报警设备的状态和位置，并显示出相应联动状态等信息。

二、CRT-6000消防控制室图形显示装置功能特点

　　1.采用NXP新一代i.MX6工业级处理器平台，出色的3D图形性能，独立的2D和Vertex加速引擎，实现最佳用户体验界面。

　　2.采用19英寸工业级红外感应触摸屏，超高清SXGA分辨率（1280×1024）。

　　3.基于安卓系统发开的简单友好的人机交互界面，操作灵活方便。

　　4.系统运行历史记录及查询功能。

　　5.预留打印机接口，打印各种工作状态、记录。

　　6.兼容高速CAN总线和以太网通信。

　　7.大容量8G程序存储，2G运行内存。

　　8.超低功耗。

三、CRT-6000消防控制室图形显示装置技术参数

型号	CRT-6000
名称	消防控制室图形显示装置
品牌	三江
主电	AC220V/50Hz
最大工作电流	1A
工作环境温度	0℃~40℃
相对湿度	≤95%（40±2℃，无凝露）
执行标准	GB 16806-2006《消防联动控制系统》

四、CRT-6000消防控制室图形显示装置端子说明与系统接线

以太网口	联网主机之间用以太网进行通信的接口
CANH、CANL	联网主机之间的CAN通信线，有极性
485A、485B	和监控中心之间的485通信线，有极性
+24V、GND	提供外接DC24V接口
AC220V	电源线入口

五、CRT-6000消防控制室图形显示装置通信设置

　　1.本产品可选CAN通信或以太网通信（二选一），通信前需设置通信方式、本机号和注册其他主机号

　　2.选择CAN通信时，需设置为CAN联网模式，并设置传输速率和高/低速模式

　　3.选择以太网通信时，需设置为以太网联网模式，并设置目标主机IP和握手间隔时间

六、CRT-6000消防控制室图形显示装置故障可能原因与排除

　1.与主机通信异常：

　　首先确认与主机之间的通信方式，是通过以太网通信还是通过CAN总线通信，在设置中设置与连线相匹配的通信方式。如果还未通信上，检查连线是否完好，接头是否虚接，线序是否正确。

　2.上电开机无反应：

　　检查电源线是否有脱落，松动现象；检查机器内部接电源线的端子板上是否打开了电源开关、安装了保险管。
