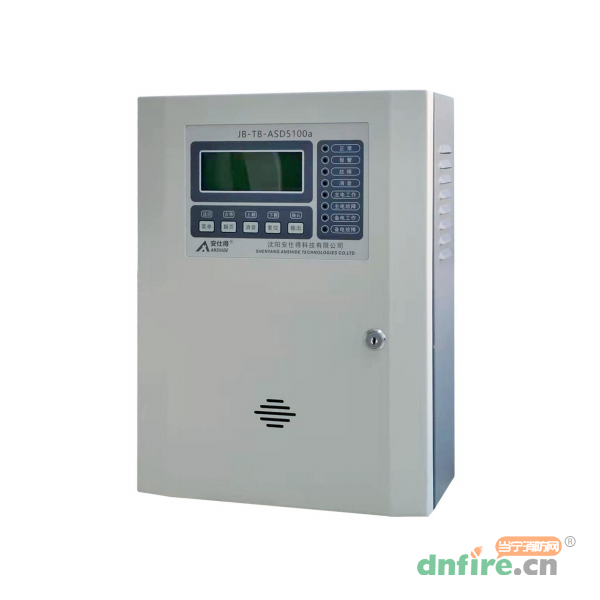

一、JB-TB-ASD5100a气体报警控制器功能特点

　　显示界面采用分辨率为192×64像素LED背光图形液晶显示屏，具有中英文、图形显示功能。

　　可记录历史气体报警信息1000条、历史故障信息1000条系统操作信息500条。

　　自动屏幕保护功能,屏幕在3分钟内无操作情况下将自动关闭背光。

　　控制器应用灵活，具备四线制、二线制切换功能，能兼容四线制、二线制探测器。

　　控制器可无缝实现主备电源切换，且具有独立的主备电工作显示状态。

　　控制器具有组网通讯接口，可实现RS485模块、TCP/lPLoRa、4G等模块的接入。

二、JB-TB-ASD5100a气体报警控制器技术参数

信号传输	ABUS四总线、TBUS二总线（32点位）、三线制(分线)
工作电压	AC220V±15%/50Hz
总线容量	配置8/16/32/64点位，扩展128点位
功耗	≤10W(不含探测器)
检测气体单位	%LEL、PPM、%VoL、mg/m3、°C、%RH
欠压报警点	165V±10V
检测气体类型	可燃气体、有毒有害气体
示值误差	±5%FS
报警门限	高限报警/低限报警
通信距离	≤1000米(RVSP1.5mm2)
工作环境温/湿度	-10℃~+55℃/≤93%RH
报警方式	声光报警
控制输出	三路可编程联动输出(触点容量5A/DC24V或5A/AC220V)脉冲输出为:闭合500ms后断开;连续输出为:开关量输出
显示方式	4英寸192×64像素点阵液晶LED背光显示屏,采用中英文+图标显示
可选配件	备用电池:DC12V 4.5Ah蓄电池2节;ASD-MK5215隔离型RS485转接器(以下可选配模块) LoRa、TCP/lP、WiFi、NB、4G
适配产品（探测器）	GT-ASD5300(可燃)、GTYQ-ASD5310(可燃)、GT-ASD5380(可燃)、GT-ASD5381(可燃)、 ASD5360 (有毒有害)、ASD5300c (有毒有害)ASD5330（家用可燃)

三、JB-TB-ASD5100a气体报警控制器接线说明

四、JB-TB-ASD5100a气体报警控制器系统结构
