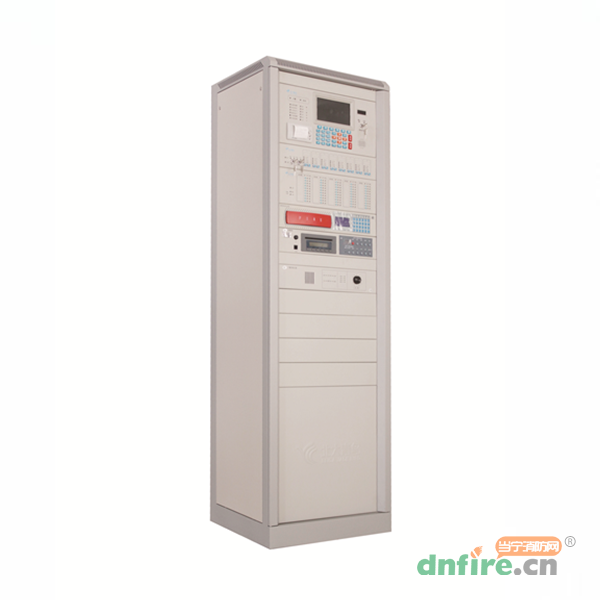

一、JB-TG-JBF-11SF-C火灾报警控制器概述
JB-TG-JBF-11SF-C火灾报警控制器（联动型）是青鸟消防推出的新一代立柜式火灾报警控制系统，系统控制器采用金属单元盘通过积木式组合而成，配接青鸟消防3、4、5系列现场部件，可应用于大中型场所，如写字楼、高端办公区、政府图书馆等中高端场所。
二、JB-TG-JBF-11SF-C火灾报警控制器功能特点
1)两总线无极性，采用地址编码技术。回路线采用两总线无极性的布线方式，建筑物布线极其简单，布线路径及方式任意，且不分先后顺序，提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。
2)液晶中文/英文界面，全部采用汉字/英文显示。各种操作以菜单形式给出提示，并且可以通过青鸟专门配套研发的专用软件进行详细的中文16个汉字或32个字符的报警地址注释，可以显示出故障或报警的具体设备、报警位置，使显示内容一目了然，操作起来便捷、清楚、直观，实现了良好的人机对话。
3)所接现场设备均内嵌微处理器。点型光电感烟火灾探测器和点型感温火灾探测器均实时监视现场参数的变化，通过微处理器对采集到的现场参数进行分析、判新，从而大大降低探测器与控制器之间的信息传输量，进一步提高了火灾报警系统的可靠性。
4)黑匣子功能。控制器内置大容量存储器，可保存控制器开机、关机、火警、故障等各种报警信息。便于事故发生后的信息查询，并可将历史记录中的信息按时间、类型等方式打印输出。
5)极强的抗干扰能力。控制器无论是硬件还是软件都有良好的抗干扰措施，控制器能在电磁干扰强的环境下正常稳定运行。
6)主从组网方式。可以同时支持最多99台控制器组网。
7)具有1~32回路的系统容量，每回路满载200点，系统最大满载6400点。
8)现场联动逻辑编程技术。可以实现控制器的任意逻辑编程，编程简单方便。
9)联网方式下可完成跨控制器联动、设置灭火自动方式、其它联网控制器自动允许等功能，系统组成更灵活，结构更合理。
10)具有很强的配套能力。可以配接消防控制室图像显示装置，并与灭火控制器、防火门监控器、电气火灾监控设备、消防设备电源监控系统、青鸟消防其它型号火灾报警控制器组网，实现全方位监控火灾，尽早发现火灾并进行相应的灭火等功能。
三、JB-TG-JBF-11SF-C火灾报警控制器技术参数
| 型号 |
JB-TG-JBF-11SF-C |
| 名称 |
火灾报警控制器、消防联动控制器 |
| 品牌 |
青鸟消防 |
| 显示操作单元 |
1个 |
| 显示屏 |
7寸彩色屏 |
| 回路子卡 |
1~32 |
| 回路部件带载数量 |
200点/回路，最大支持6400点 |
| 多线控制盘 |
最大20个，每个可接8路输出 |
| 总线联动控制盘 |
最大9个，每个可控制90组现场设备 |
| 打印机 |
1个，串口连接方式 |
| 继电器触点 |
2个，无源输出，触点容量1A@24VDC
第一个为总火警输出，第二个为总故障输出
|
| 通讯接口 |
1个外部CAN、1个RS232、1个USB、1个以太网（Ethernet）接口 |
| 工作环境 |
温度：-10℃~+55℃，相对湿度≤95% |
| 存储环境 |
温度：-20℃~+65℃，相对湿度≤95% |
| 输入电压 |
220VAC，50Hz/60Hz |
| 电源容量 |
20A@24VDC/10A@24VDC |
| 对外输出 |
5A@24VDC/3A@24VDC |
| 备用电池 |
12VDC/24Ah×2/12VDC/17Ah×2/12VDC/12Ah×2 |
| 联动电源 |
1个，10A@24VDC输出 |
| 尺寸 |
550×480×1770mm |
四、JB-TG-JBF-11SF-C火灾报警控制器（联动型）外观尺寸及内部结构
外观尺寸图
内部结构参考图
