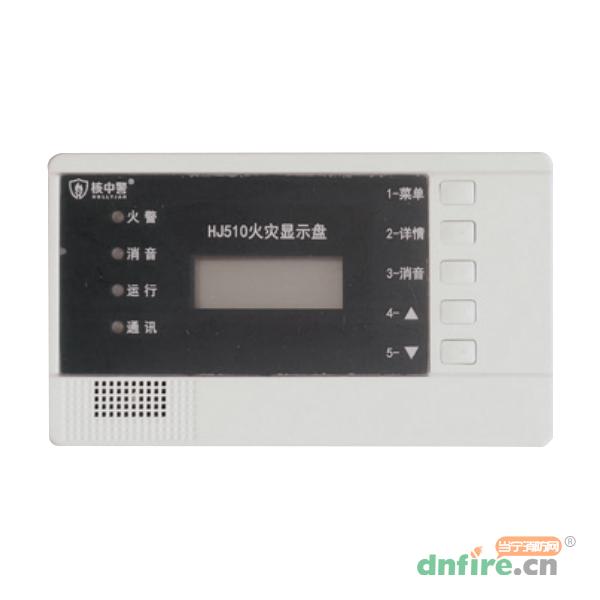

一、HJ510火灾显示盘概述

　　HJ510型火灾显示盘（以下简称HJ510），是我公司新一代两线制火灾显示盘。采用中文液晶显示方式，挂接在我公司火灾报警控制器回路线上，通过两总线与控制器进行实时通讯，以显示其所在楼层或防火分区内总线负载的火警信息，并设有相应的声、光指示。

二、HJ510火灾显示盘特点

　　*采用壁挂式结构，体积小，安装简便。

　　*采用总线供电，总线即通讯又供电，功耗低，安装方便。

　　*分段设置显示范围，可跨回路显示，使用灵活、方便。

　　*显示盘占回路总线地址，在与本公司控制器连接时编址范围：0-255。

三、HJ510火灾显示盘结构特征与工作原理

　　*HJ510外形尺寸示意图如图1.15所示。

　　*工作原理

　　HJ510采用强抗干扰HDSC单片机设计，总线供电，通过两总线与控制器进行实时通讯及供电，显示其监视范围内的火灾报警信息，显示信息包括负载的回路号、地址号和中文地址等详细信息，同时发出相应的声、光指示；受检于控制器，当脱离总线后控制器将报出故障。

四、HJ510火灾显示盘技术参数

　　*工作电压：DC24V

　　*工作电流：总线工作电流≤7mA

　　*使用环境：温度：-10℃～+50℃相对湿度：≤95%（不凝露）

　　*显示容量：火警信息：200条

　　*外形尺寸：长175 mm×宽100 mm×厚37mm

　　*安装孔距：57.5mm～62mm

　　*执行标准：GB 17429-2011

五、HJ510火灾显示盘安装方法与布线方式

　　*安装方法：

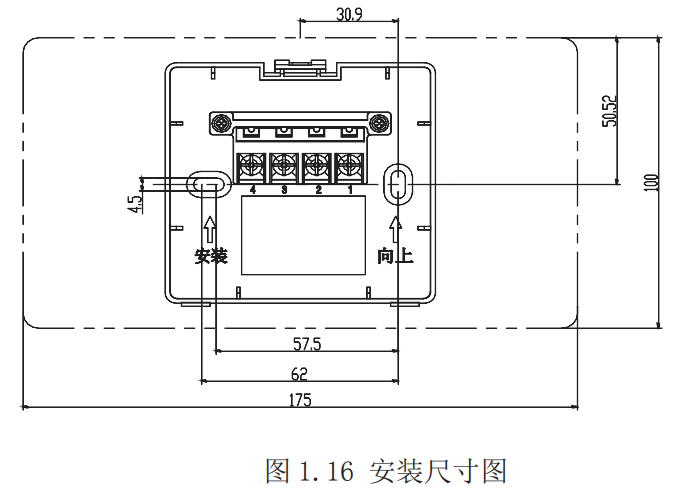

　　如下图1.16所示，底座安装时需预留足够HJ510安装空间。

　　底座固定好后，“3”、“4”端子连接控制器总线，然后将HJ510垂直安装在底座上，确保与底座卡紧到位。

　　4.2、接线端子说明：

　　“3”、“4”:接控制器两总线，无极性。

　　4.3、布线要求：信号总线须使用RVS双绞线，且截面积应≧1.0mm2。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	HJ510
[类型]	火灾显示盘
[工作电源]	DC24V
[环境湿度]	≤95%（不凝露）
[尺寸]	长 175 mm × 宽 100 mm × 厚 37mm
[执行标准]	GB 17429-2011
