注意：该型号产品已经停产，其替代型号为GM611W。

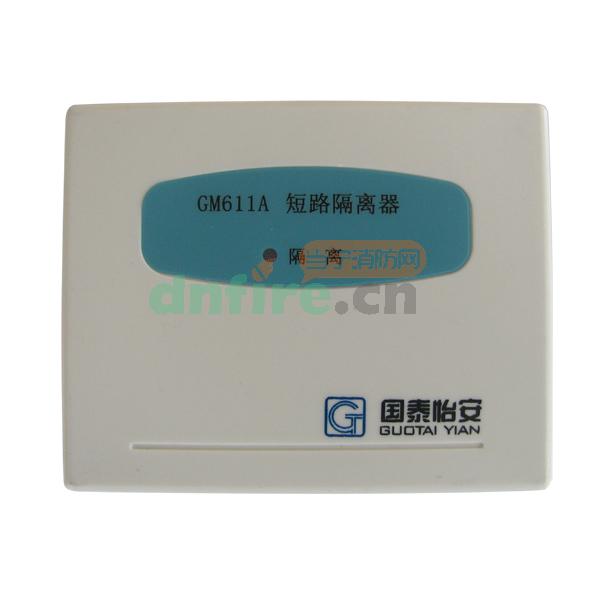

一、GM611A短路隔离器概述

　　在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障(例如短路)造成整个报警系统全线瘫痪的情况。而将GM611型短路隔离器串入总线的各段或串入主线与支线的交界处，一旦出现总线回路某处短路，隔离器就会将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作。当故障部分的总线修复后，GM611A短路隔离器可自行恢复工作将被隔离出去的部分重新纳入系统。GM611A隔离器正常工作时红色指示灯闪亮，动作时常亮。

二、GM611A短路隔离器用途及特点

　　●在总线制火灾自动报警系统中，往往出现某一局部总线出现故障(如短路)造成整个报警回路全线瘫痪的情况，此时只要将GM611A总线隔离器串入总线的各段或串入主线与支线的交界处，一旦出现总线回路某处短路，隔离器就会将发生故障的总线部分与整个回路隔离开，以保证回路其他部分正常工作。

　　●当故障部分的总线修复后，短路隔离器可自行恢复工作并将被隔离出去的部分重新纳入系统。

　　●隔离器正常工作时红色指示灯闪亮，动作时常亮。

　　●建议每隔25个编址单元至少使用一个隔离器，最多不超过40个编址单元。

　　●短路隔离器不编址，不占用回路中的地址。

　　●短路隔离器不能排除总线中任一根与大地的微短路故障，短路隔离器只有总线电压低于5V时才动作。

三、GM611A短路隔离器主要技术指标

工作电压	DC18V～DC24V	静态电流	≤600μA
相对湿度	≤95%RH（40℃±2℃）	环境温度	-10℃～50℃
外形尺寸	Φ100mm×80mm×34.9mm

　　建议每隔25个编址单元至少使用一个隔离器

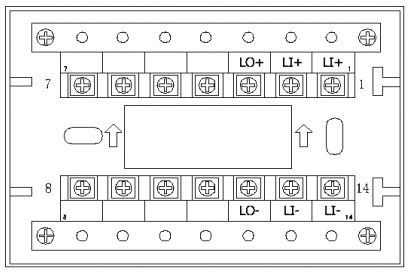

四、GM611A短路隔离器接线说明

　　各端子功能说明如下：

　　LI+：总线正输入；LI-：总线负输入；

　　LO+：总线正输出；LO-：总线负输出。

　　注意：短路隔离器不编址，不占用回路中的地址；短路隔离器不能排除总线中任一根线与管壳或大地的微短路故障。

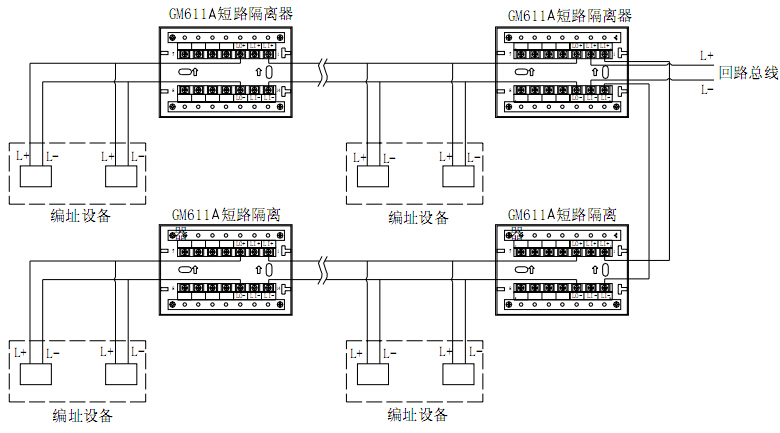

五、GM611A短路隔离器接线方法示例
