注意：该型号产品已经停产，其替代型号为GM604W。

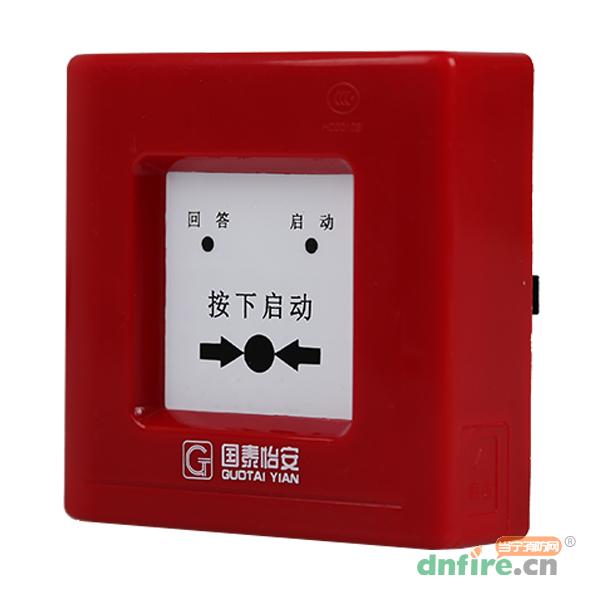

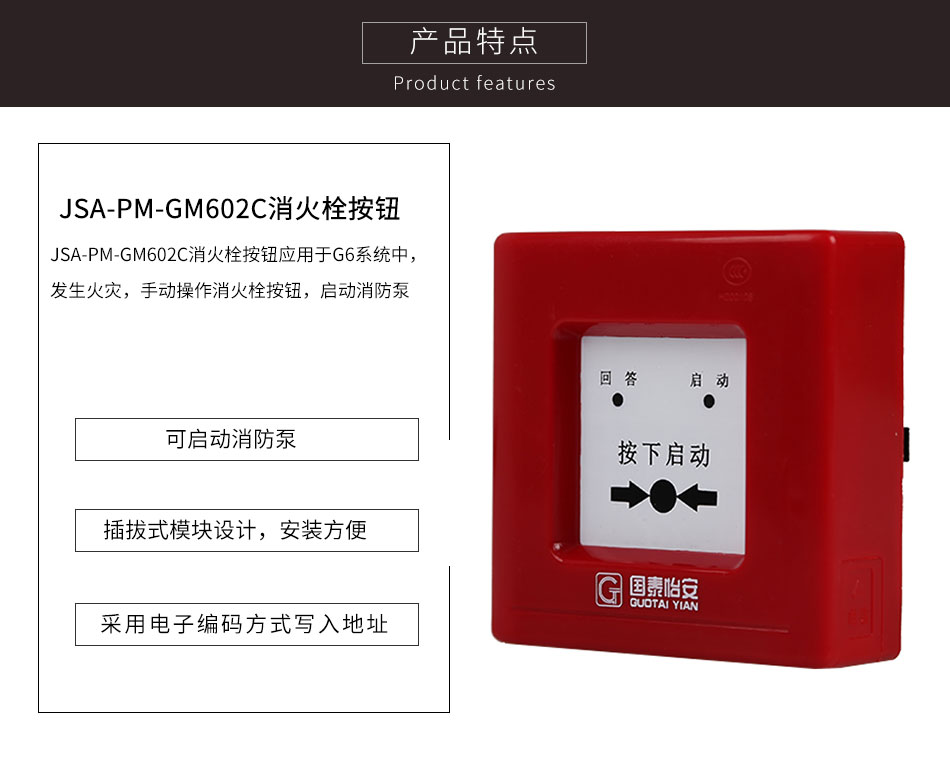

一、JSA-PM-GM602C消火栓按钮用途及特点

　　●JSA-PM-GM602C消火栓按钮应用于G6系统中，发生火灾，手动操作消火栓按钮，启动消防泵。

　　●满足GB16806-2006国标要求。

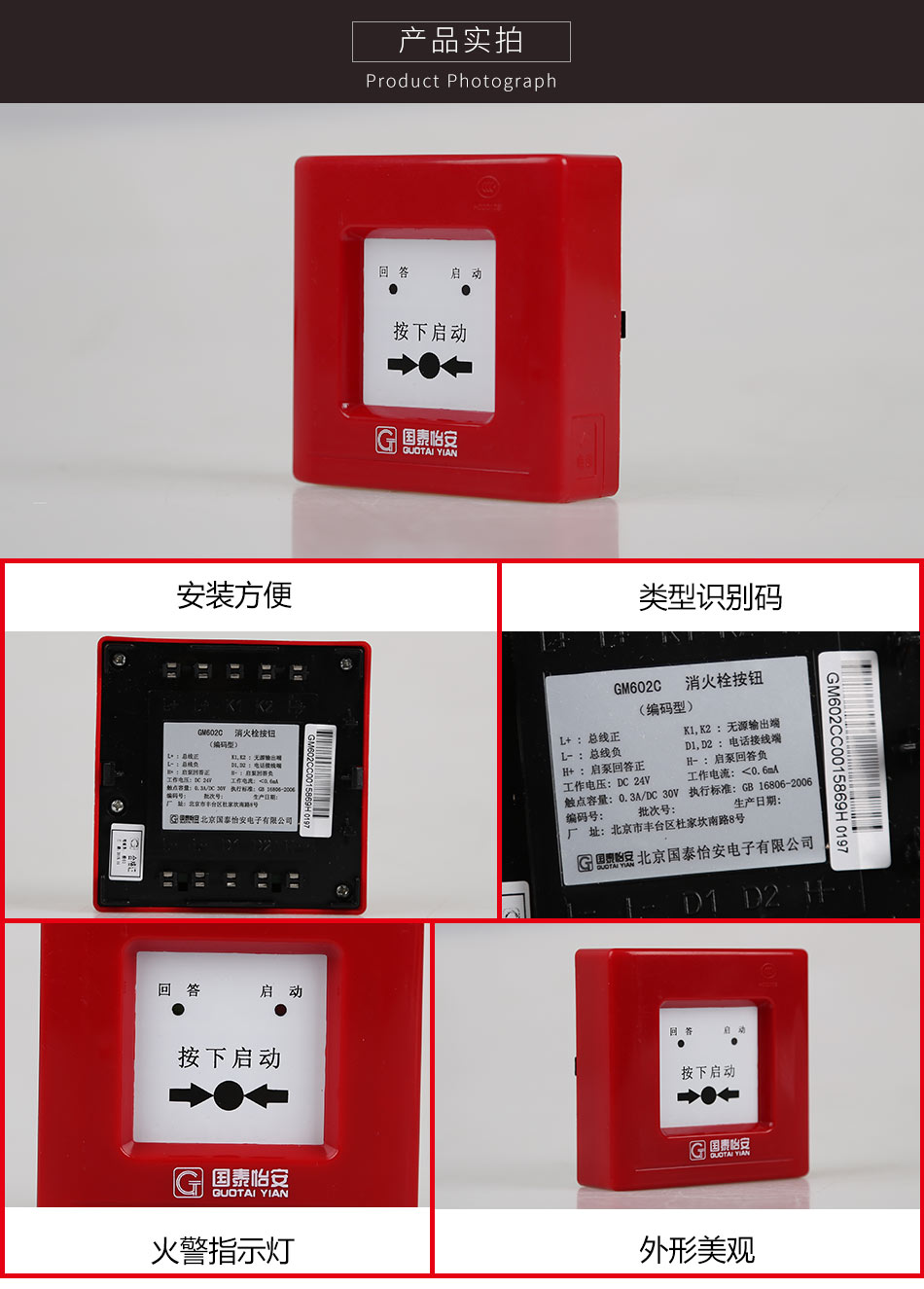

　　●采用CPU设计，内置产品类型识别码。

　　●采用电子编码方式写入地址。

　　●插拔式模块设计，安装方便。

　　●火警时，按下压盖向控制器报警，点亮火警指示灯（红色），同时输出一组无源接点。

　　●可启动消防泵。

　　●火警解除后，可通过专用工具使消火栓按钮复位。

　　●可与火警电话系统连接，滑下滑动盖，插入手持式电话分机可与控制中心通话。

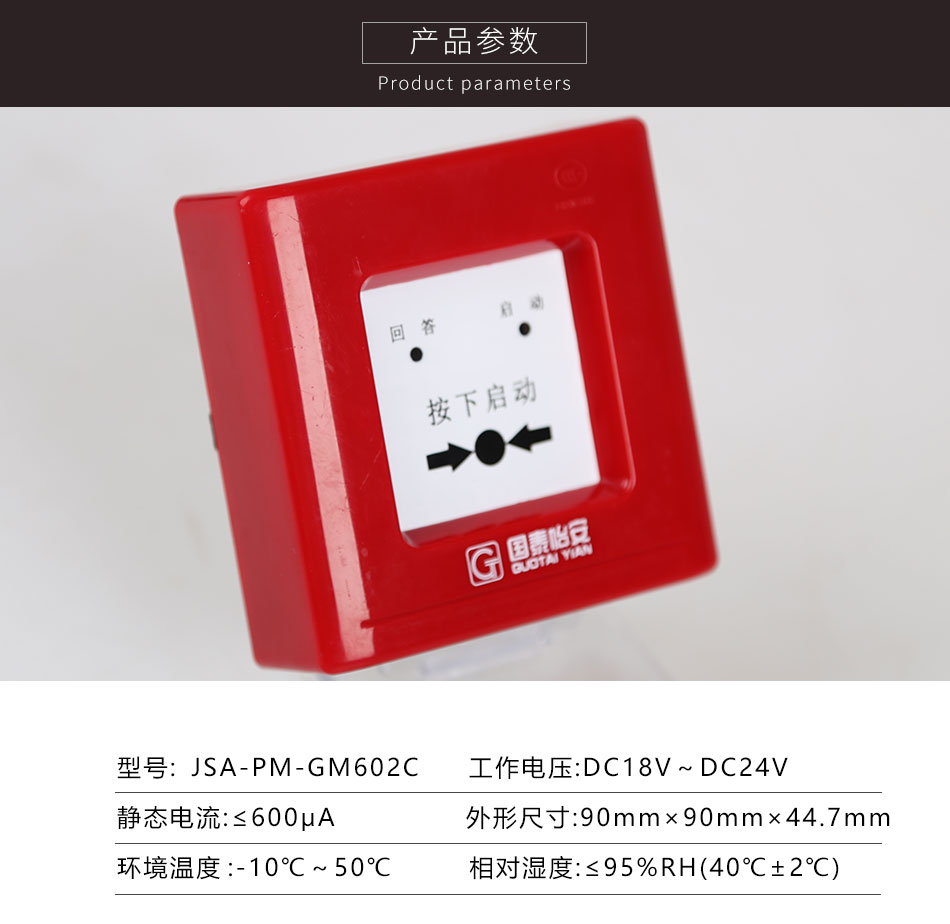

二、JSA-PM-GM602C消火栓按钮主要技术指标

型号	JSA-PM-GM602C
工作电压	DC18V～DC24V
静态电流	≤600μA
报警电流	≤1.6mA
环境温度	-10℃～50℃
相对湿度	≤95%RH(40℃±2℃)
常开输出触点	DC30V/0.3A
接触电阻	≤200mΩ
外形尺寸	Φ90mm×90mm×44.7mm

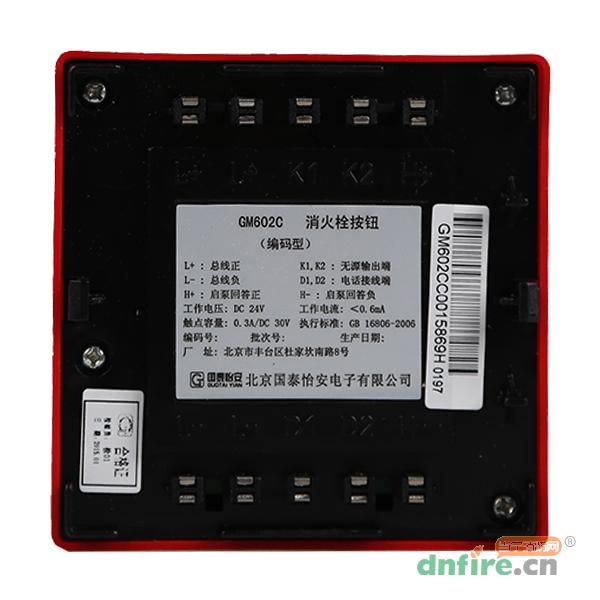

三、JSA-PM-GM602C消火栓按钮接线说明

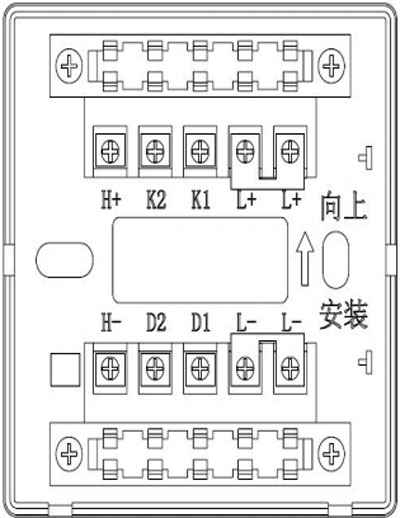

JSA-PM-GM602C消火栓按钮接线端子示意图

　　L+、L-：信号总线分极性；

　　K1、K2：无源输出端子，当报警按钮按下时，无源触点闭合，可直接控制外部设备；

　　D1、D2：未用；

　　H+、H-：与消防泵(直流24V)回答信号线连接，作为消防泵回答信号。

四、JSA-PM-GM602C消火栓按钮安装步骤

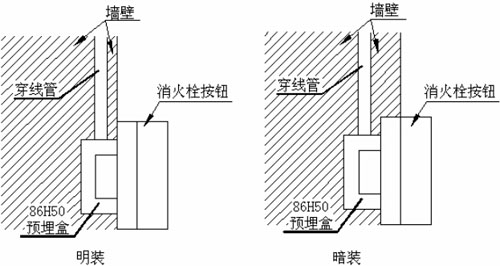

JSA-PM-GM602C消火栓按钮安装示意图

　　将导线从GM600底座背面穿过方孔，用Ф4自攻螺钉将底座固定在86H50型预埋盒上，待接好线后将GM602C插接于底座上，底座安装时应注意方向，底座上标有安装向上标志。

五、JSA-PM-GM602C消火栓按钮编码方法

　　将编码器红色夹子夹在模块的L＋端，黑色夹子夹在L－端；打开电子编码器，将屏幕切换到显示“HO”，输入要写入的地址号，按下写码键。如果写码成功屏幕显示“PRSS”，如果失败屏幕显示“FRLS”，详细使用说明参见编码器部分。

　　具体需设置的内容：（a）地址值：1～255（b）类型号：5（c）灵敏度：120

点击查看更多消火栓按钮，技术报价咨询请联系电话400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	国泰怡安
[型号]	JSA-PM-GM602C
[名称]	消火栓按纽
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[使用类别]	通用
[工作电压]	DC18V～DC24V
[尺寸]	Φ90mm×90mm×44.7mm
[重量]	200g
[静态电流]	≤600μA
[动作电流]	≤1.6mA
