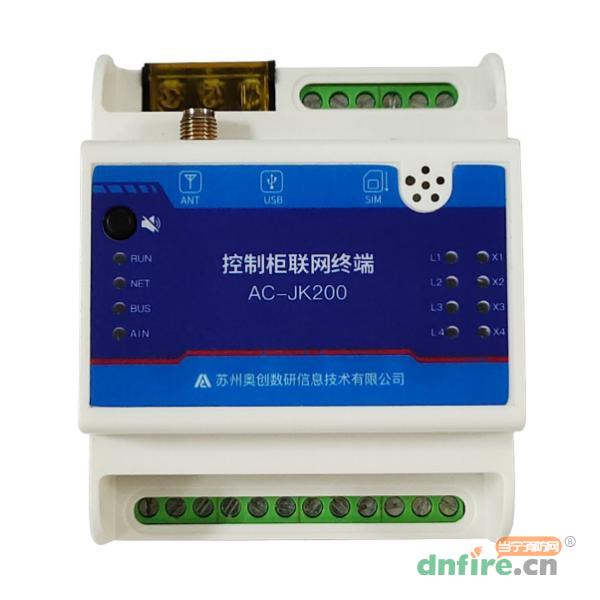

一、AC-JK200控制柜联网监测终端概述

　　AC-JK200控制柜联网监测终端是苏州奥创数研有限公司自主研发，主要应用于消防水泵，消防风机类控制柜状态监测的物联网终端。

　　由于其设计精巧，安装及配置方便，4G传输信号稳定，广泛应用于水泵控制柜及风机控制柜等泵类控制柜的状态信号监测。

二、AC-JK200控制柜联网监测终端功能特点

　◎能实时监测控制柜的电源、手自动、启停、故障等状态；

　◎能够实时监测水压、水位等模拟量信息；

　◎支持4路AC220V交流信号免加继电器直接接入；

　◎支持4路无源开关量信号接入，控制柜内的各种电压规格的信号可通过增加相应规格继电器转换信号后接入；

　◎支持一路4~20mA模拟量信号接入，可以接入压力、液位等传感器；

　◎支持数字量端口与LED灯一对一状态指示，能够通过指示灯快速识别端口的当前状态；

　◎支持模拟量端口LED灯状态指示功能，能够通过指示灯判别模拟量信号的接入情况；

　◎支持多台联网终端的级联，当多台控制柜在一起时可通过其中一个联网终端联网，能减少4G物联卡的使用数量和通讯费用；

　◎支持4G（全网通）通讯，信号稳定；

　◎支持通过手机蓝牙连接查看设备当前监测状态，方便现场调试人员调试；

　◎支持以GB26875.3协议格式上传数据；

　◎支持蓝牙配置，支持配置模板一键导入功能，方便现场调试人员调试；

　◎支持电脑配置、遇到手机没电等特殊情况时候还能通过电脑配置；

　◎支持在线设备程序的远程升级功能；

　◎支持远程参数配置，方便后期对在线设备的维护和管理。

　◎支持设备远程迁移功能，能够将在线设备迁移至其他服务器；

　◎采用塑质外壳，具备良好的绝缘性能；

　◎设计精巧，采用35mm标准导轨式安装方式，现场安装十分方便。

三、AC-JK200控制柜联网监测终端技术参数

采集输入接口	AC220V 信号输入(L1-L4)	数量：4 路 输入信号类型：AC220V 采样精度：±1%
	无源开关量输入(X1-X4)	数量：4 路 输入信号类型：无源干接点输入 光电隔离：3750 V rms 保护
	模拟量输入(AI)	数量：1 路 输入信号类型：4-20mA 采样精度：12 位\双重数字滤波器抗噪
通信	4G 网络	LTE 版本支持频段： LTE-FDD：B1/B3/B5/B8  LTE-TDD：B34/B38/B39/B40/B41 GSM：900/1800MHz
	蓝牙	BLE 符合 Bluetooth Low Energy 4.2 规范 支持手机端蓝牙配置
其他接口	天线接口	标准 SMA 阴头天线接口，特性阻抗 50 欧
	SIM 卡卡座	中卡自弹式
处理器	32 位高性能 ARM	ARM32 位 Cortex-M0 CPU
供电	AC:220V/50Hz	100~264VAC/50Hz
	功耗	3W
工作环境	工作温度	-20℃～+60℃
	工作湿度	相对湿度 95% （无凝结）
机械性能	产品外壳	白色塑质外壳
	产品尺寸	87.5×72×62.8（mm）
安装方式	导轨式	35mm 导轨安装
