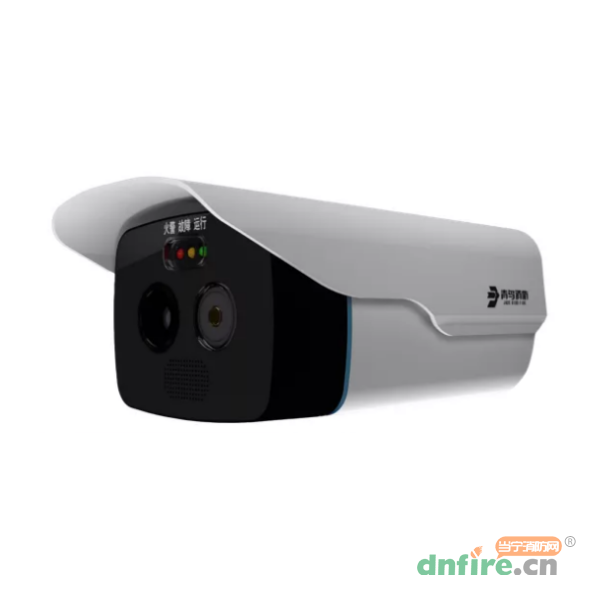

一、VFD/SFH-JBF-DG08分布式图像型火灾探测器概述
VFD/SFH-JBF-DG08分布式图像型火灾探测器作为青鸟消防自主研发的智能型火灾探测产品，具备火焰、温度、温度异常的探测功能。通过红外热成像和高清可见光双光谱相机，可精确识别图像及温度异常区域，报警迅速，定位准确。
该分布式图像型火灾探测器具备前端视频实时分析能力，搭载高清可见光和高灵敏热成像，运行人工智能图像分析算法，可快速有效检测火灾并实现联动报警。
采取的是热成像和可见光的探测，在反应速度上面可以达到10秒以内，同时能够覆盖200平方米以上的开放型的大场景，更重要的它是一个分布式的探测器，所以很多的算法和处理都在探测器的前端，也就是说它对后端设备的算力要求非常低，接入其他系统，不需要对整个后台进行升级改造，这也是一个突破性的创新。
二、VFD/SFH-JBF-DG08分布式图像型火灾探测器功能特点
1)使用高清可见光和高灵敏度热成像双光谱成像架构，搭载前端实时融合处理技术，实现多种维度火灾特征分析，可以同时识别火灾的火焰、温度等特征信息，能够实现单一参数报警或多参数复合报警；
2)采用非接触探测，与传统探测器相比，响应速度快，识别率高、误报率低，几乎不受扰流、烟障、空气隔阻等影响；
3)搭载具备人工智能运算加速能力的高性能嵌入式Soc处理器，算力强大，功耗低，稳定性高，可适应室内外各种运行环境。
4)运行自主研发的神经网络AI算法，多维复合分析逻辑，适应复杂工作环境；并搭载自主研发的智能化标定算法，轻松实现快捷部署和现场定位标定。
5)探测器机身内承载算法进行实时分析，不依赖监控部分可独立工作，可批量部署实现大范围火灾检测和报警；
6)图像型火灾探测器监控部分采用B/S架构，在网页上显示探测部分的实时高清画面、火点位置、报警状态和报警信息。可精确框定并给出具体火点坐标值，便于操作人员迅速定位火点和了解火场情况。系统提供准确详细的故障信息，可随时掌握探测部分的运行状态，操作便捷、清楚、直观。
7)实时高清视频硬编码，支持H.264编码格式，可实时播放高清视频，报警即时抓拍图片，方便进行可视化验证和确认；
8)支持前后端实时同步声光报警，探测端现场和监控中心联动响应，并支持无缝对接火灾报警控制系统和安防监控系统。
9)支持光纤网络直出，可实现最远25公里无中继传输；支持超宽电源波动范围，满足多种常见供电规格，如DC12V，DC24V，AC12V，AC24V等，具备过流/过压/防雷保护。
10)整机具备完全的国产知识产权，无任何进口器件依赖。并具备IP66防护等级，支持工业级温宽，满足ESD3级防护，各项电磁兼容性测试严苛程度超出国标要求30%以上。
11)多种软硬件选配功能满足用户灵活定制需求，可选配网线传输并支持POE供电；可选配音频功能支持语音采集和远程喊话；可选配开关量控制输出，触点容量30V/2A；可选配4-20mA工业现场总线接口和HART协议载波通讯接口；可选配工业级RS485接口；可选配电加热温控功能适应极寒运行环境。
三、VFD/SFH-JBF-DG08分布式图像型火灾探测器技术参数
| 热成像传感器主要参数 |
|
| 传感器类型 |
F_VOx非制冷焦平面阵列 |
| 分辨率 |
320*240 |
| 像元间距 |
12μm |
| 光谱范围 |
8～14μm |
| 噪声等效温差（NETD） |
≤ 70 mK @ 300K |
| 镜头规格 |
无热化锗玻璃镀膜定焦6.8mm镜头 |
| 典型响应时间 |
<10ms |
| 最大感温范围 |
-40℃～1000℃ |
| 可见光传感器主要参数 |
|
| 传感器类型 |
1/2.8英寸CMOS |
| 像素数 |
200万像素 |
| 分辨率 |
1920×1080 |
| 镜头规格 |
M12高清3MG玻璃镜头，8mm定焦 |
| 镜头光圈 |
F1.8 |
| 日夜切换（选配） |
可支持ICR自动切换 |
| 网络 |
|
| 网络协议 |
RTSP，TCP，IPv4，FTP，NTP，UDP，DHCP，SDK等 |
| 视频压缩标准 |
H.264 |
| 接口 |
|
| 以太网接口 |
单模SC光纤接口（25KM），可选配10/100自适应RJ45网口 |
| 无源报警触点（选配） |
3路继电器无源输出，触点容量30V/2A |
| 报警声级 |
不小于85dB |
| 环境特性 |
|
| 工作温度 |
-25℃～+65℃ |
| 相对湿度 |
＜95%(无凝露) |
| 贮存温度 |
-30℃～+70℃ |
| 声光指示 |
|
| 运行 |
绿色常亮/无声音 |
| 故障 |
黄色常亮/2S频率长间隔蜂鸣 |
| 火警 |
红色常亮/0.5S频率短间隔蜂鸣 |
| 供电电源 |
|
| 电压 |
额定DC24V，可支持DC12～32V，防反接，过流/过压保护 |
| 功耗 |
≤5W /20W（除冰加热） |
| 外形尺寸及重量 |
|
| 外观尺寸 |
L 245 mm×W 125 mm×H 99 mm |
| 安装接口 |
标准云台1/4英制螺口*2 |
| 重量 |
1.9kg |
| 防护等级 |
IP66 |
| 探测距离 |
0.1m2正庚烷火盆，5-160m（实验室理想环境） |

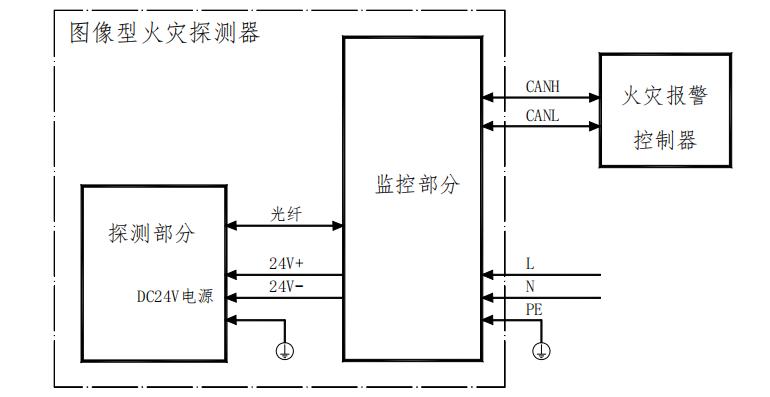

四、VFD/SFH-JBF-DG08分布式图像型火灾探测器系统接线示意图
