01 产品

>> G8000系列应急照明控制器，共 4 条通讯回路，每个通讯回路最多带载 32 台应急照明集中电源；

>> 8005、8006系列应急照明控制器，自带 8 条输出回路；

>> 8105、8106系列应急照明集中电源，自带 8 条输出回路,所带设备总数不应超过 400 点；

>> 8105、8106系列应急照明集中电源，每个回路的带载能力为 144W ，但所有回路带载总和不能超过额定功率；

>> 应急照明集中电源，每个回路带载灯具的数量与灯具功率、线型、布线距离有关。

02 软件计算原则

　① 回路电源电压 33V ；

　② 照明灯回路末端电压不低于 24V ，标志灯回路末端电压不低于 28V 。

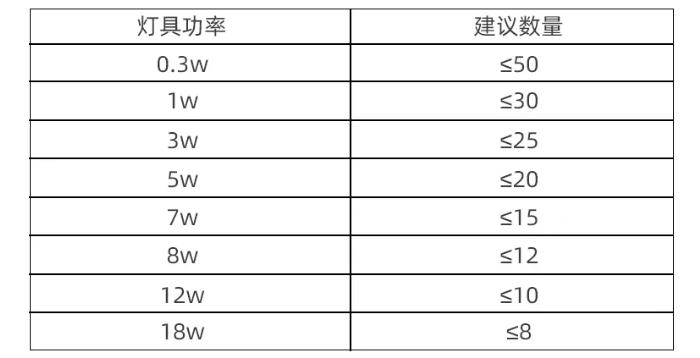

　| 场景一

　　当回路线缆使用 RVS2×2.5mm2，灯具之间的距离为 10 米，电源输出回路到第一台灯的距离为 10 米，计算得出以下数据：

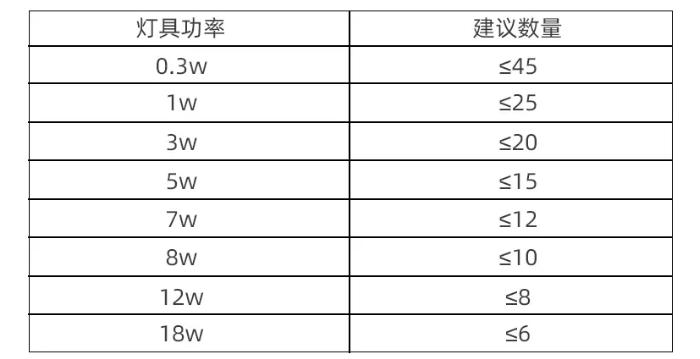

　| 场景二

　　当回路线缆使用RVS2×1.5mm2，灯具之间的距离为 10 米，电源输出回路到第一台灯的距离为 10 米，计算得出以下数据：

　　灯具采用BV线的带载数量没有变化，但从集中电源到末端灯具最远距离不得大于 200 米（使用2×2.5mm2线径）

　　如项目情况较为特殊，如灯间距不一，走线方式特殊，需发图纸，根据图纸进行详细计算，制定合理方案。
