青鸟JBF5141C输入输出模块接线图

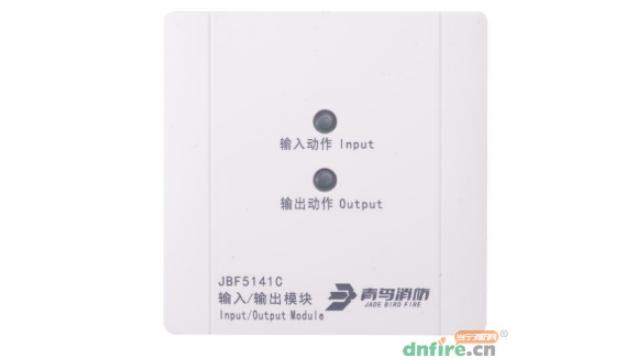

青鸟消防二线制JBF5141C输入输出模块

青鸟消防JBF5141C输入输出模块可启动或停止与该模块连接的(如防火卷帘门、送风阀、排烟阀等)外部设备,同时监测外部设备工作状态。

JBF5141C输入输出模块接线端子说明:

JBF5141C输入/输出模块接线端子图

  L1(端子4)、L2(端子5):接回路总线,无极性,有总线信号接入模块即可正常工作。

  24V+(端子1)、24V-(端子2):接24V电源,实现24V电压检测和线路检测功能设计。

  AS+(端子9)、AS-(端子10):接应答(无源触点)。必须并联10KΩ终端电阻。

  COM(端子6)是继电器触点公共端,O2(端子7)是常闭触点,O1(端子8)是常开触点。

JBF5141C有源输出接线图:

  O2(端子7)O1(端子8)为有源输出接线端子,在被控设备终端并联10KΩ电阻,用于检线功能;O2(端子7)输出正向串接二极管到被控设备电源正端,O1(端子8)输出接被控设备负端。模块启动后O2(端子7)输出电源正,O1(端子8)输出电源负。

  24V+(端子1)接24V供电电源正,24V-(端子2)接24V供电电源负,提供被控设备供电电源。具体接线见下图。

JBF5141C有源输出接线图

JBF5141C无源输出接线图:

  该模块提供纯继电器触点输出功能,具有独立物理常开和常闭触点输出功能,COM(端子6)是继电器触点公共端,O2(端子7)是常闭触点,O1(端子8)是常开触点,模块启动后常闭触点断开,常开触点闭合,可用该触点实现无源和有源接电的单独控制。

JBF5141C无源输出接线图

触点无源输出

JBF5141C无源输出接线图

引入外部24V实现有源输出
