左向照明防火门监控系统设备接线图

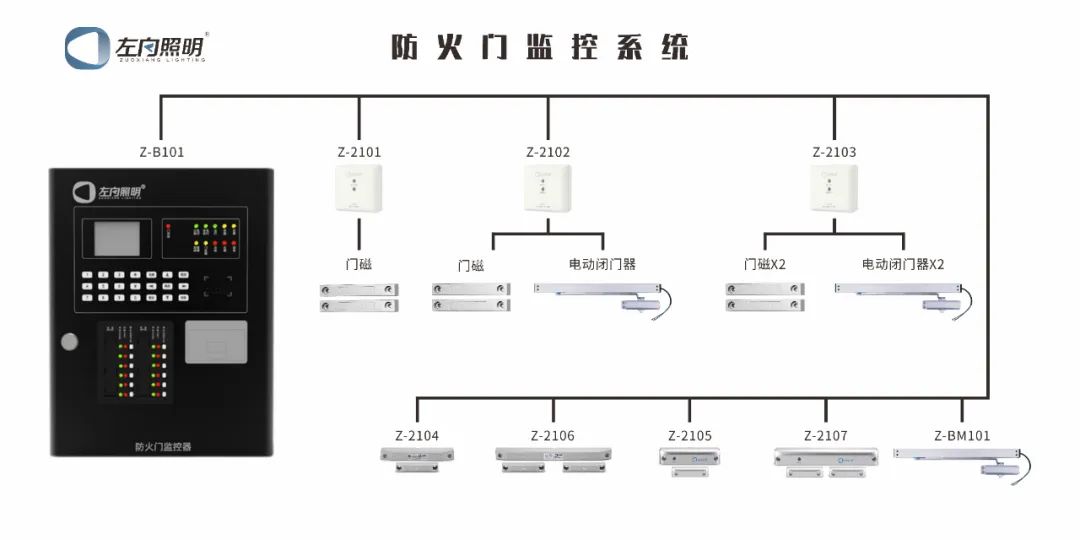

 系统

  防火门监控系统由防火门监控仪、防火门监控分机、门磁开关、电磁脱扣器、电动闭门器等设备组成。监控系统的核心是监控系统,用于显示和控制防火门的开、关状态。为消防联动控制装置,防火门的磁开关、电磁释放器、电动门关闭器为系统执行器,平时处于检查状态,及时报告防火门状态信息。

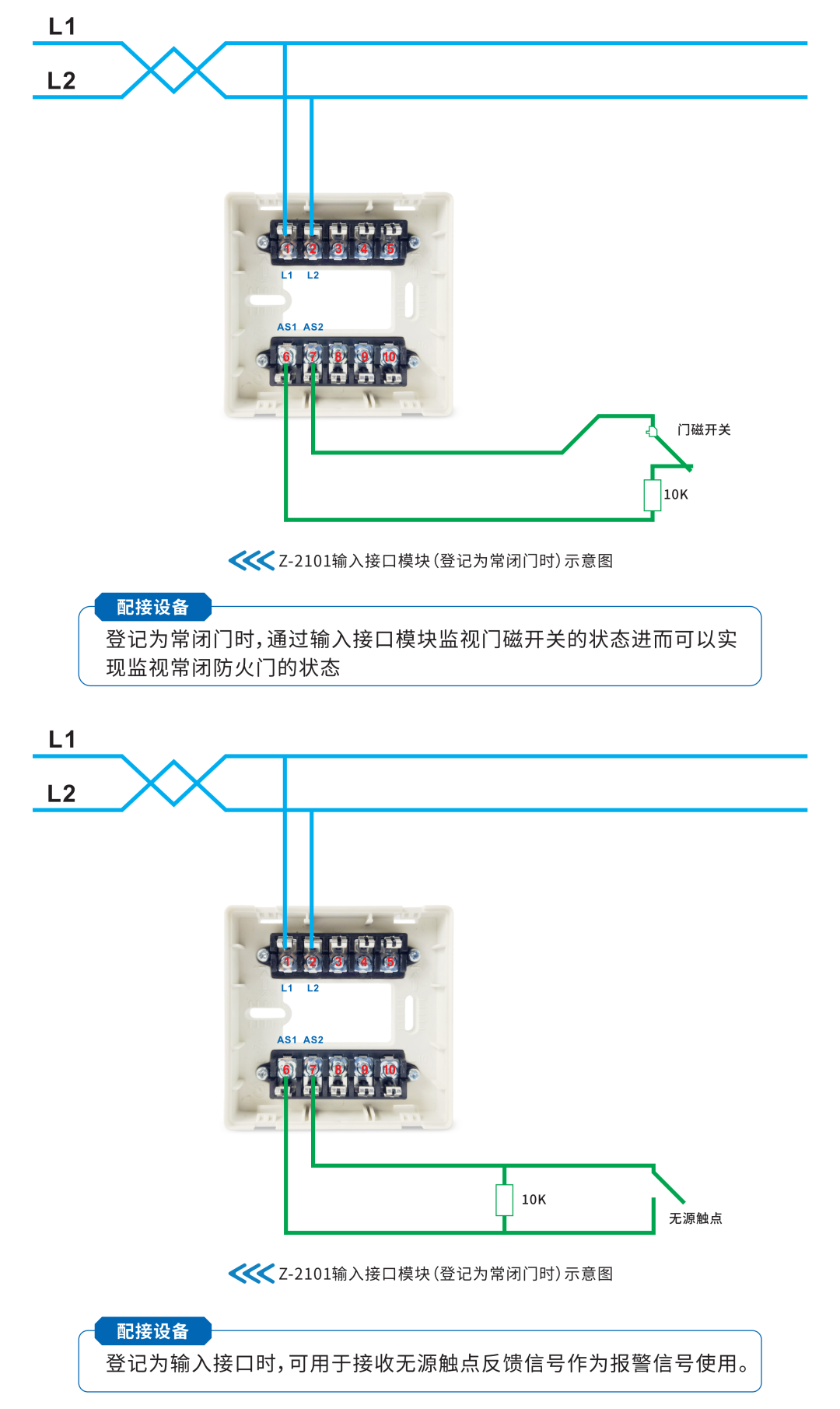

01、Z-2101输入接口模块

Z-2101输入接口模块

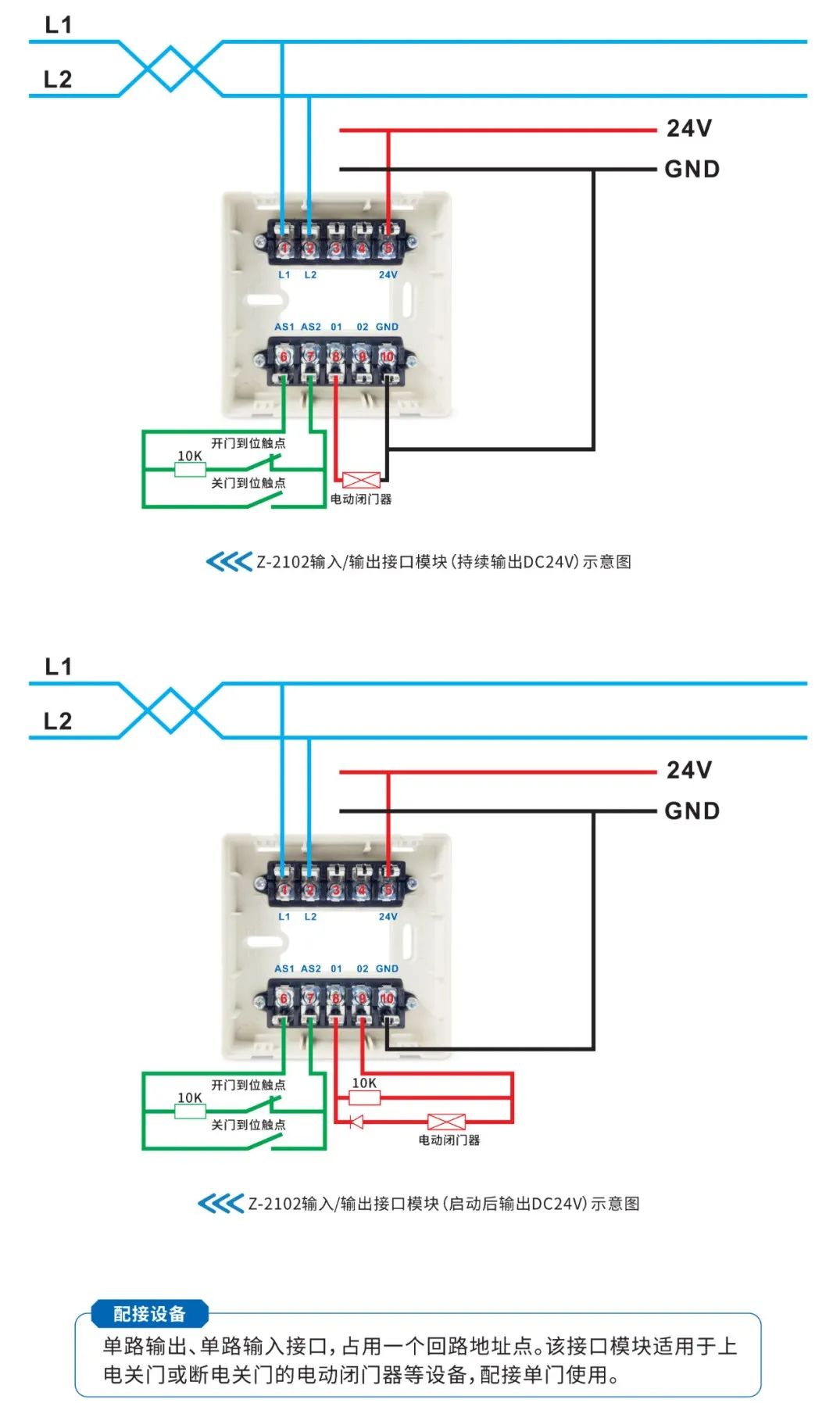

02、Z-2102输入/输出接口模块

Z-2102输入/输出接口模块

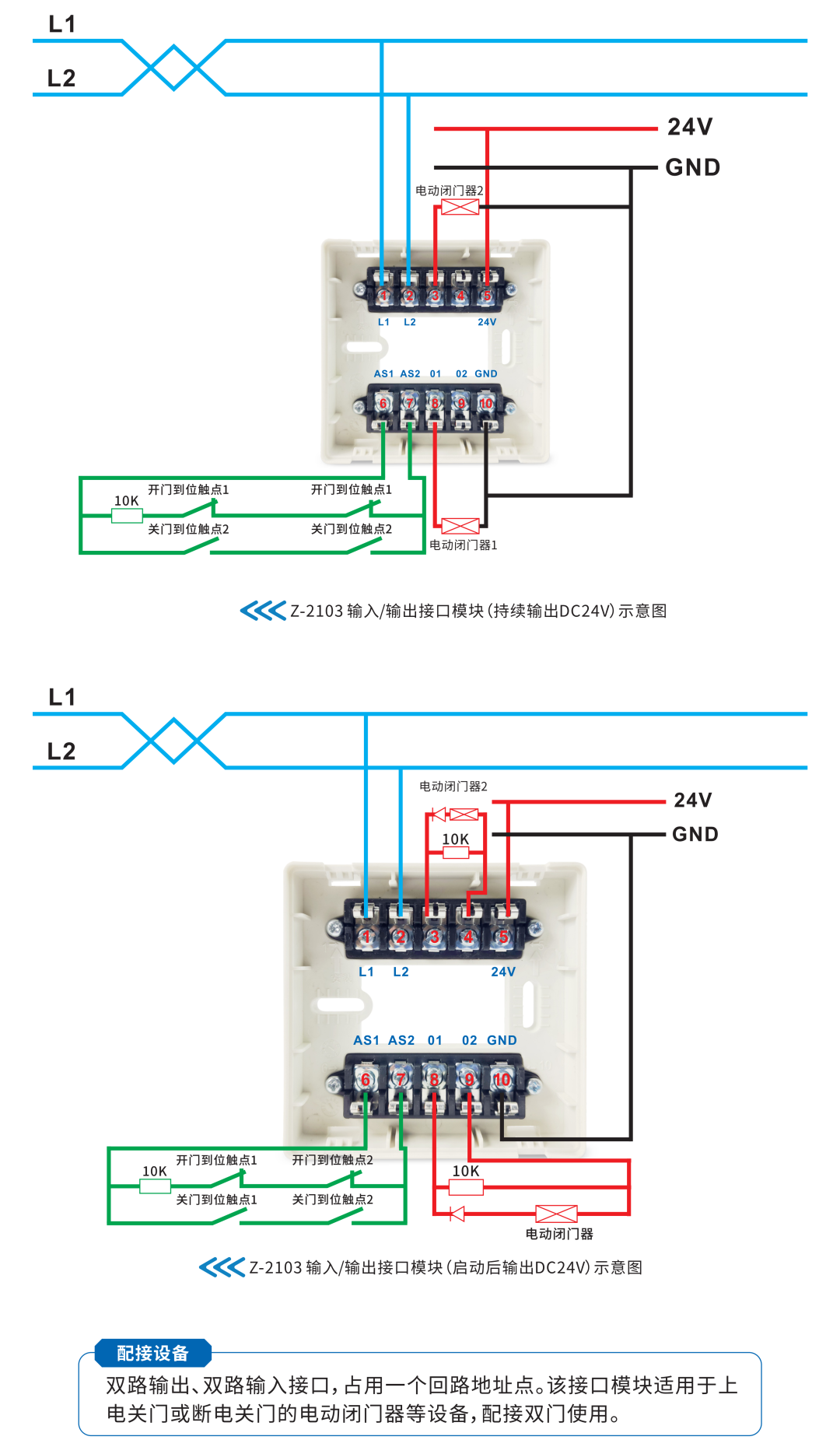

03、Z-2103输入/输出接口模块

Z-2103输入/输出接口模块

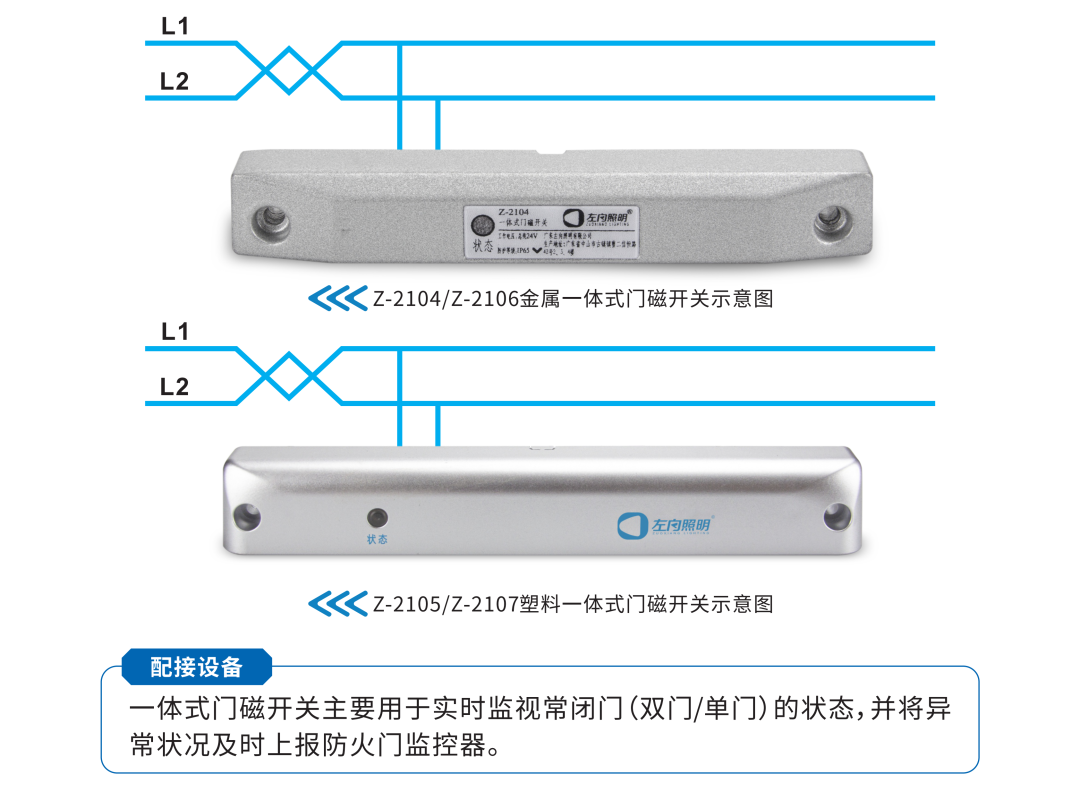

04、Z-2104/Z-2106/Z-2105/Z-2107一体式门磁开关

Z-2104/Z-2106/Z-2105/Z-2107  一体式门磁开关

05、Z-BM101一体式闭门器电路板

Z-BM101一体式闭门器电路板
