应用一：用外控设备内阻作检测电阻启动联动设备（带外控触点检测功能）

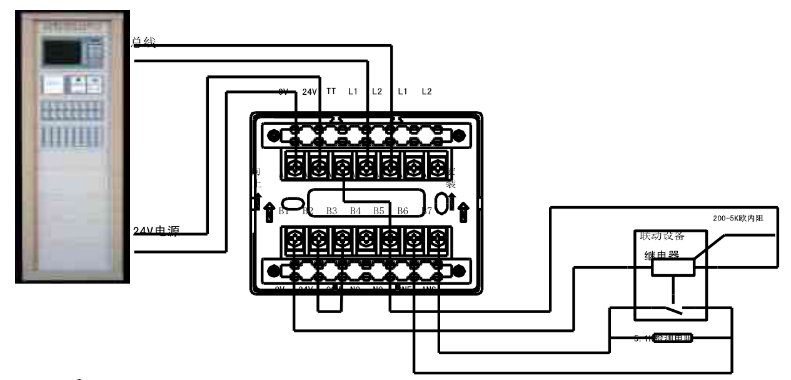

　　当工程应用中需要用24V电源启动联动设备，并具有继电器外控触点时断路检测功能（如：启动风口），且受控设备的内阻必须在200~7000Ω，可按图1所示进行连接。（需1个电阻）

图1

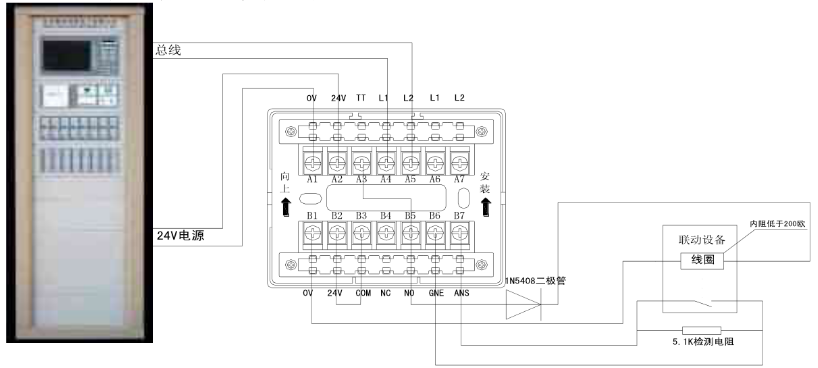

　　如现场设备的内阻不符合要求但还必须要求外控触点有线路断路、短路检测功能时，可按图2接线图进行连接。（需二极管，1个电阻）

图2

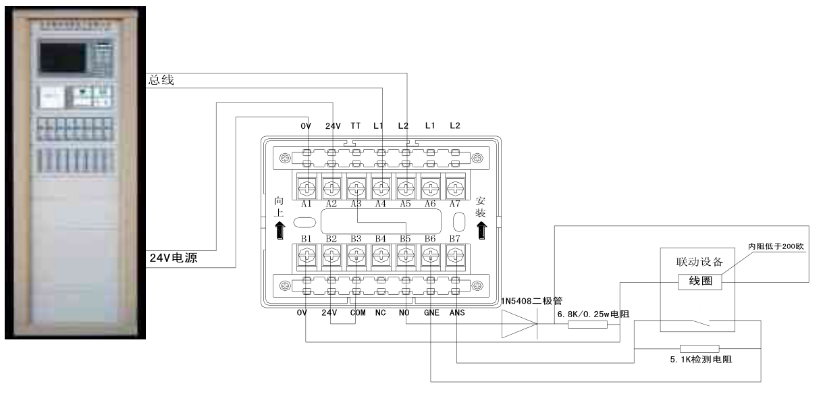

　　如现场设备的内阻不符合要求但还必须要求外控触点有线路断路、短路检测功能时，同时受控设备为了保护启动线圈，等设备启动后线圈自动断开，可按图3接线图进行连接。（需二极管、2个电阻）

图3

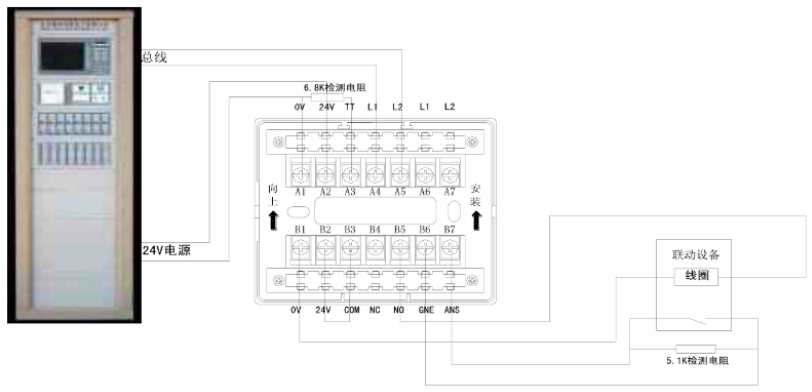

应用二：SD6113输入输出模块不用外控触点检测功能（即继电器触点为无源点），接线连接图可按图4所示。（需1个电阻）

图4

　　注：当SD6113输入输出模块用于控制广播、多个消防警铃等设备时须按照图4方式连接。

应用三：通过与切换模块连接后启动联动设备（需切换模块、1个电阻）

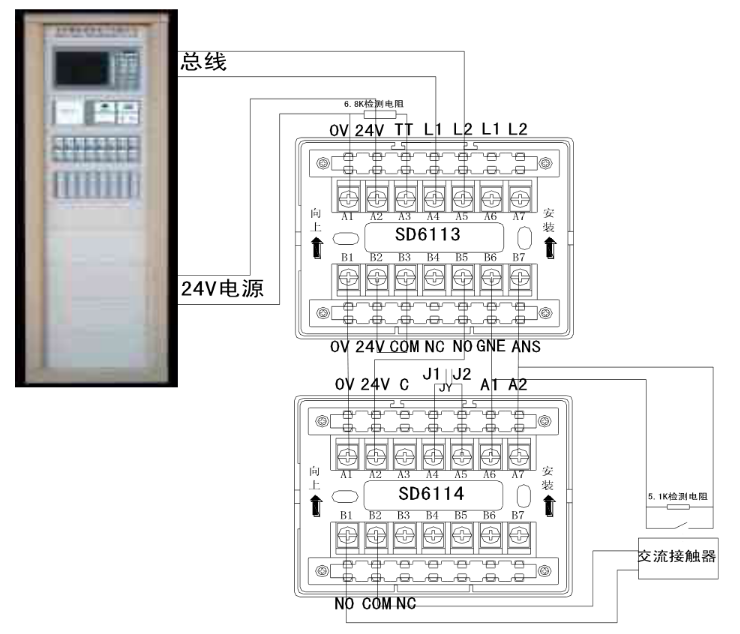

　　当工程应用中需要用24V电源启动联动设备时（如：电源强切）可按图5所示接线图进行连接。

　　SD6113输入输出模块与SD6114/SD6115模块连接控制联动设备时无需连接6.8K继电器外控触点检测电阻（SD6114/SD6115模块内部有等效检测电阻），在联动设备的无源反馈端并接一只断路、短路5.1K检测电阻。

图5

注：SD6113输入输出模块写地址前必须在0V与TT之间并接一只6.8K电阻，在GNE与ANS之间并接一只5.1K电阻方可进行写地址操作。出厂标准配置为：在模块底座上的A1、A3端有一只6.8K电阻，在B6、B7端上有一只5.1K电阻。
