狮岛SD6212E输入模块接线图

狮岛SD6212E输入模块常用配接产品:

  缆式线型感温火灾探测器、可燃气体探测器(开关量)

  非编码感烟探测器、感温探测器和手动报警按钮

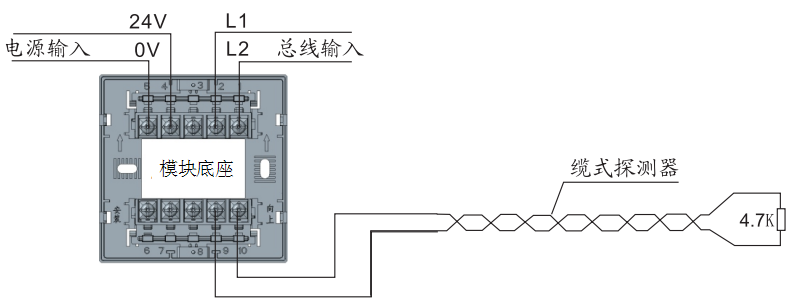

SD6212E输入模块连接缆式线型感温火灾探测器(感温电缆)接线图:

SD6212E输入模块连接缆式线型感温火灾探测器(感温电缆)接线图

  说明:此种接线方法已经较少使用。现在感温电缆配套微机调制器(接线盒)再接入火灾报警系统。

SD6212E输入模块连接非编码报警设备接线图:

SD6212E输入模块连接非编码报警设备接线图

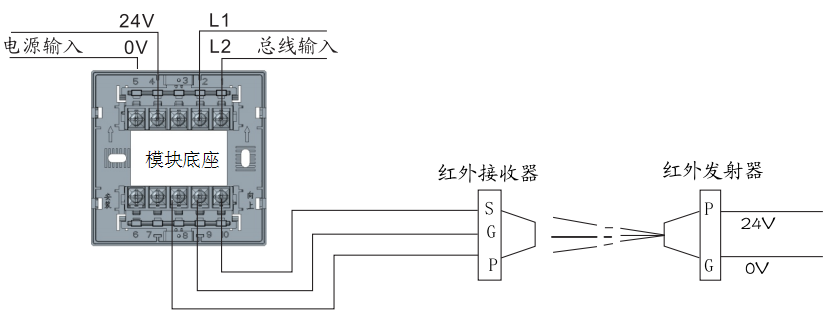

SD6212E输入模块连接线型红外感烟火灾探测器接线图:

SD6212E输入模块连接线型红外感烟火灾探测器接线图

注意:

  1.SD6212E输入模块在使用时必须为其提供24V直流电源;

  2.SD6212E的信号输入端“IN”与“EC”之间接报警设备,同时必须在设备末端并接一个4.7K负载电阻,否则该模块将报出故障;

  3.SD6212E完成报警后,在控制器报警复位时,“EC”输出端将产生3秒钟断电动作,用于对自保持状态的探测器进行断电复位操作。

  4.SD6212E输入模块在配接红外感烟探测器时不需要在信号输入端“IN”与“EC”之间并接4.7K电阻。
