电接点压力表工作原理及检定接线方法

电接点压力表工作原理及检定接线方法

看到它的实物图是不是觉得与普通压力表区别不大,确实是的。电接点压力表其实是在普通压力表的基础上增加了电气辅助装置。它有两种功能,一是就地显示功能,便于操作人员随时的就地查看压力。二是转换功能,将压力信号转换为电信号进行远距离传输,从而实现自动化控制。

这里所要说的是,将压力信号转换为电信号,只能将某个位置的压力转换,而不是连续的。因此,具体点说就是带有开关量输出的比较特殊的压力表。

它是如何工作的,又是怎么实现信号转换的?

前面不是提到电接点压力表抛开电气辅助装置不看就是块普通压力表不。这样说,它的工作原理与普通压力表一样。普通压力表基本组成,弹簧管、拉杆、传动机构、齿轮、刻度显示盘,而电接点压力表就是多了个控制装置。

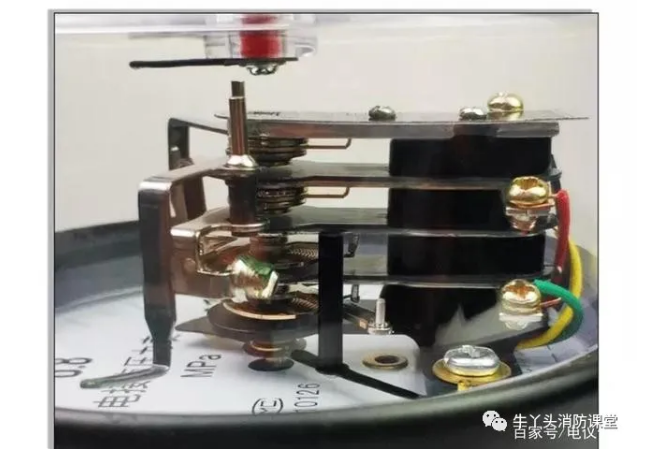

电接点压力表工作原理及检定接线方法

电气辅助装置

工作原理一个弧度270度的弹簧管受压,尾部产生位移,将位移的结果通过拉杆和传动机构及结合齿轮,把弹簧管发生位移的结果在刻度盘显示出来,这就是普通压力表的工作原理。

对于电接点压力表,主要是电气辅助装置增加了两个触点,通过其实物图可看得出。

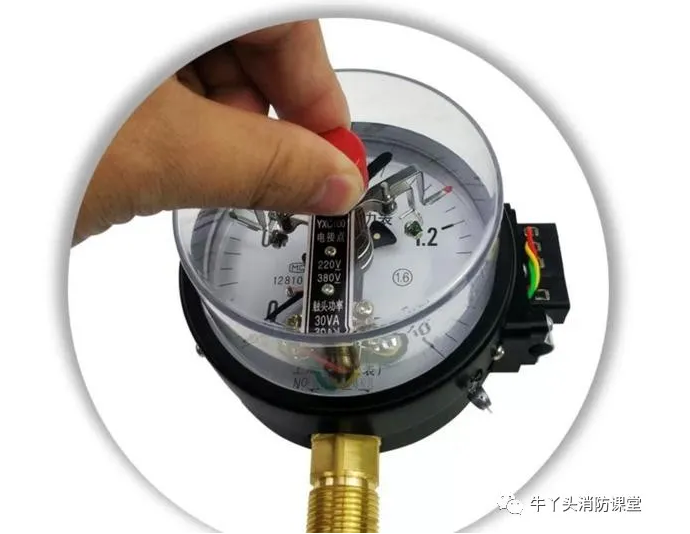

电接点压力表工作原理及检定接线方法

电接点压力表图

绿红指针是静触头指针,黑指针是动指针(可用于指示及触点的闭合与断开)。

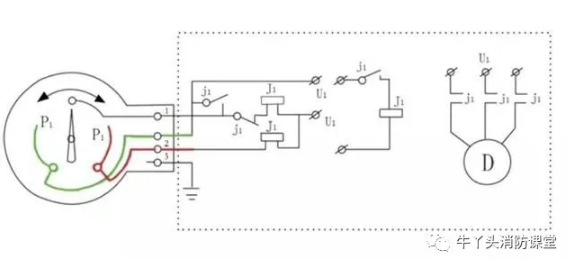

电接点压力表工作原理及检定接线方法

电接点压力表原理图

它的静触头指针可以设置压力范围,当指示指针在压力范围内它的两个触点都是断开的,只有当指示指针高于或低于静触头指针的指示值,相应触点闭合。

在工作中,就利用它的辅助装置实现压力的控制。例如高水位停泵,低水位启泵。高水位和低水位的压力值就是在表上需要设定的量程。

结束语:电接点压力表相比压力变送器更加实惠的仪表。在控制要求不高和控制精度不高的场合都可以用。它的工作原理,与普通压力表一样,唯一的区别就是多了电气辅助装置,也就是增加两个触点。这样,可以灵活的利用其触点发生逻辑变化从而实现自动化控制。
