青鸟消防应急照明和疏散指示系统产品接线图

青鸟消防自主研发的消防应急照明和疏散指示系统,可以通过独有的逃生路径计算方法,在最短时间内给出最优逃生路线。同时系统还具有闪烁和导流功能,增强逃生指示效果,充分利用火灾初期的黄金50秒,让火灾现场人员迅速、准确的疏散到安全地带,最大限度地保障人身安全。

消防应急照明和疏散指示系统根据消防应急灯具蓄电池电源供电方式的不同分为集中电源系统和自带电源系统。

下面让小编分别为大家介绍一下集中电源系统和自带电源系统组成以及接线图吧~

集中电源系统

青鸟消防集中电源系统,由应急照明控制器、应急照明集中电源、集中电源集中控制型消防应急灯具等组成。

青鸟消防应急照明和疏散指示系统产品接线图

集中电源系统图

青鸟消防应急照明和疏散指示系统产品接线图

集中电源系统接线示意图

自带电源系统

青鸟消防自带电源系统,由应急照明控制器、应急照明配电箱、自带电源集中控制型消防应急灯具等组成。

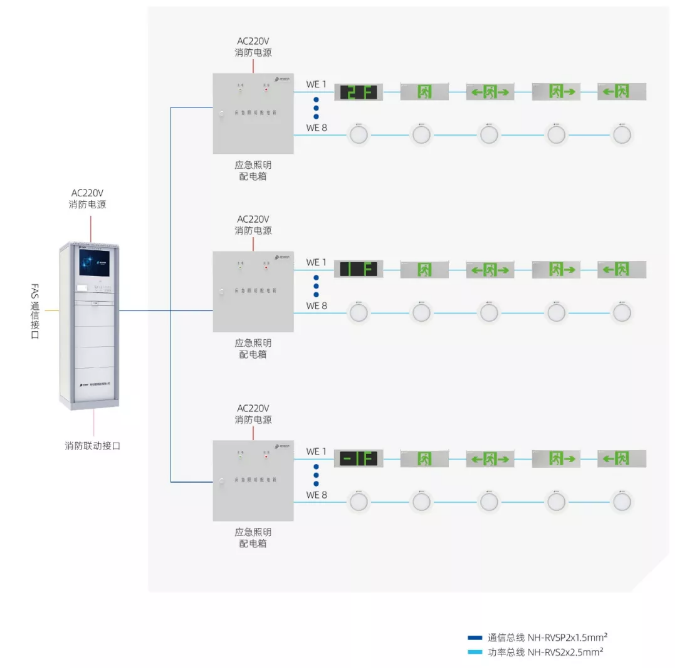

青鸟消防应急照明和疏散指示系统产品接线图

自带电源系统图

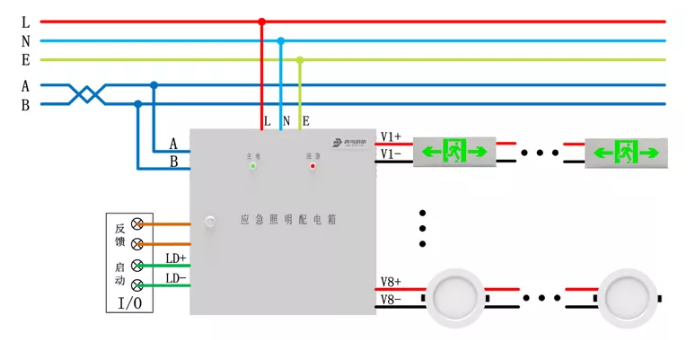

青鸟消防应急照明和疏散指示系统产品接线图

自带电源系统接线示意图

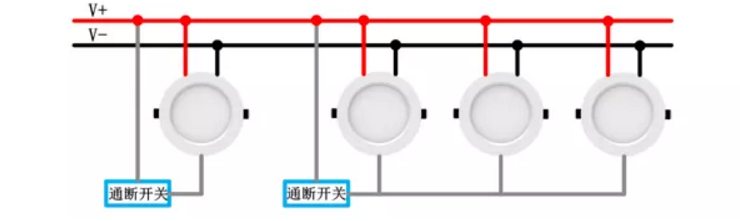

当自带电源灯具兼做平时照明使用时,接线图可按如下方式进行连接:

青鸟消防应急照明和疏散指示系统产品接线图

自带电源灯具兼做平时照明接线示意图
