JKM-YS4210B输入/输出模块它用于启动排烟口、送风机、防火阀、声光报警器等消防设备，也可以作为广播的分区控制，只为外部消防设备提供直流无源触点信号。

继电器输出控制方式有连续输出方式和点动输出方式两种。工作方式和继电器释放时间由火灾报警控制器或编码器的编程来设置。

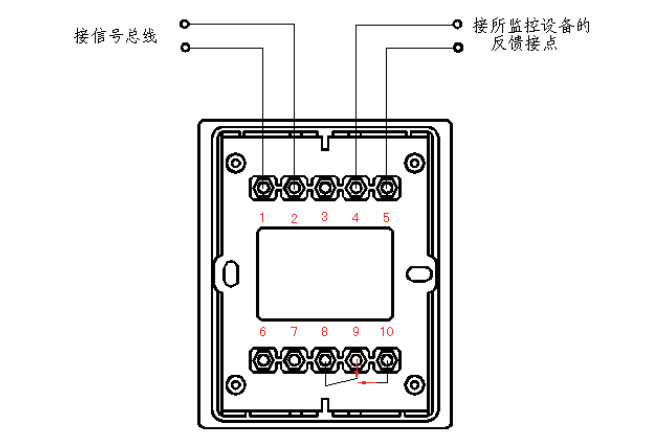

　　端子说明：

　　1、2：接信号总线

　　4、5：接设备反馈无源触点

　　8：继电器公共触点

　　9：继电器常闭触点

　　10：继电器常开触点

　　注意：

　　①反馈信号为被控设备的无源接点。

　　②输入输出模块与火灾报警控制器连通后，输入输出模块的地址便已确定，不可随意更换、拆卸或在控制器上将输入输出模块设置成输入器件。

　　③输入输出模块只给受控设备提供无源触点信号，当受控设备需要电压信号时，需另配电源线。

大电流设备接线：如对现场大电流（直流）设备启动或交流220V设备的转换进行控制，则需在输入输出模块的继电器输出端和反馈端接XDQ-1单切模块。使用XDQ-1单切模块，可防止交流电源引入控制系统总线的危险。用XDQ-1单切模块扩增触点容量，接线示意图如下：

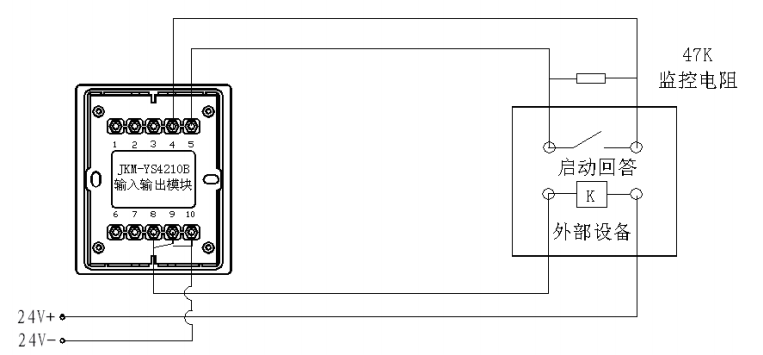

外线检测功能：本模块的信号接收端即4、5号端子及继电器信号输出端即8、10号端子具有外线检测功能。即外线断线后在火灾报警控制器上可以报出该模块故障的功能，此功能可以通过报警控制器或编码器屏蔽，其接线方法可以参照下图：
