消防水泵反馈信号争论分析

一、相关规定

1《火灾自动报警系统设计规范》GB50116-2013

  4.2.1 条文说明以前通常使用喷淋消防泵的启动信号作为系统的联动反馈信号,该信号取自供水泵主回路接触器辅助接点,这种设计的缺点是如果供水泵电动机出现故障,供水泵虽未启功,但反馈信号表示己经启动了。而反馈信号取自干管水流指示器,则能真实地反映喷淋消防泵的工作状态。

2《民用建筑电气设计标准》GB51348-2019

  13.4.1灭火设施的联动控制设计应符合下列规定:

  1 消火栓灭火系统的控制应符合下列要求:

  4)显示功能,用控制回路接触器辅助动合触点或消火栓泵出口干管的流量开关信号作为消火栓泵的工作状态显示,用控制回路热继电器动作信号或消火栓泵出口干管的流量开关(水系统设置时)信号作为故障状态显示。

  2 湿式自动喷水灭火系统的控制应符合下列要求:

  5)显示功能,用控制回路接触器辅助动合触点作为喷淋消防泵的工作状态显示,用控制回路热继电器动作信号或喷淋消防泵出口干管的流量开关信号作为故障状态显示。

二、争论分析

消防水泵反馈信号争论分析

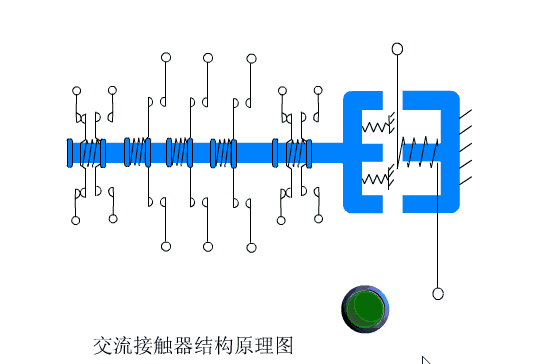

交流接触器结构原理

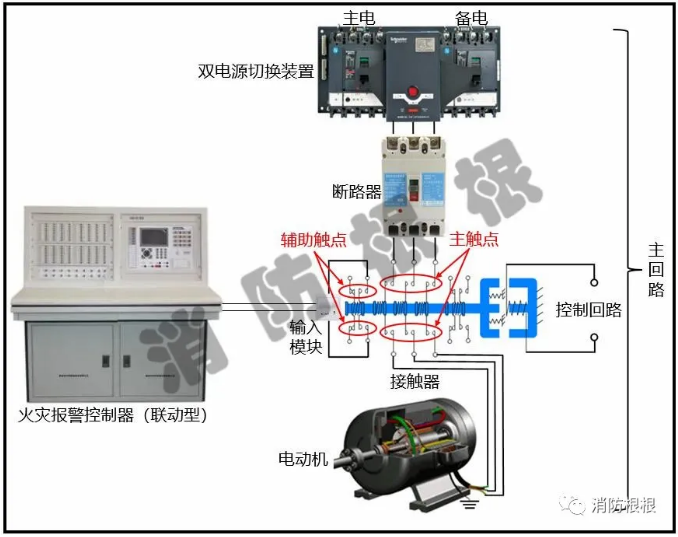

  1、如上图所示,目前绝大部分消防水泵动作反馈信号取自接触器的辅助触点,如果出现消防电源故障或电动机故障或消防水泵锈蚀卡死等现象,即使接触器动作,也是无法正常供水的,但是此时已经反馈了信号,这就是“假反馈”,故存在争论。

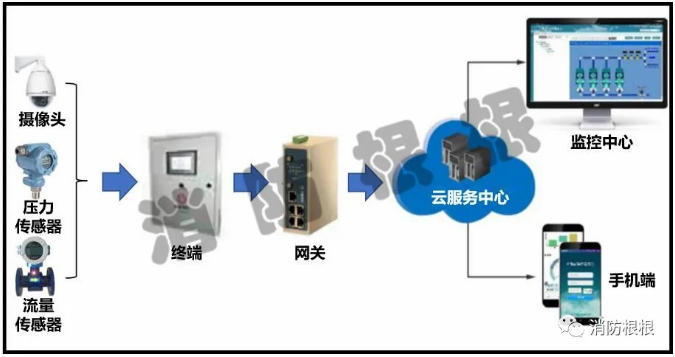

  2、想要解决上面的问题,可以引入“智慧消防”的概念,在消防水泵出水管上设置压力、流量传感器,实时监测水流压力、流量,真正反应水流动的情况,这才是“真反馈”。在此基础上,还可以增加叶轮监测装置,监视叶轮方向、转速等。

消防水泵反馈信号争论分析

  3、除消防水泵以外,消防风机等也可以借鉴此做法。
