HJ9503核中警输入输出模块接线图

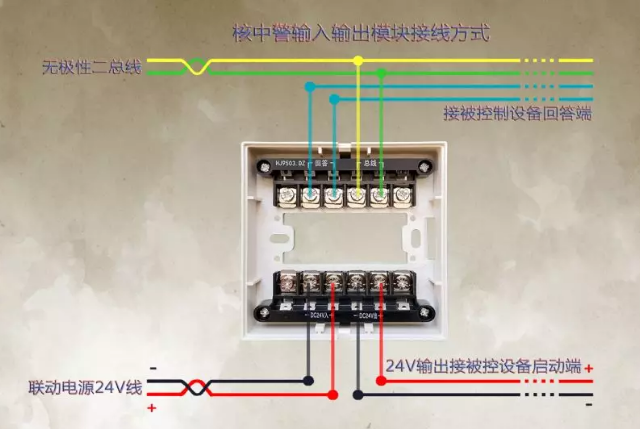

核中警HJ9503输入输出模块有源接线示意图:

核中警HJ9503输入输出模块有源接线示意图

  1、上图为输入/输出模块底座有源接线方式。

  2、接线无极性,24V接线有极性

  3、回答接被检测设备回答即反馈端,按照上图接线即可。简单、方便。

  注:工程调试时排烟口、送风口、强切等设备应将此模块设置为脉冲模式使用。

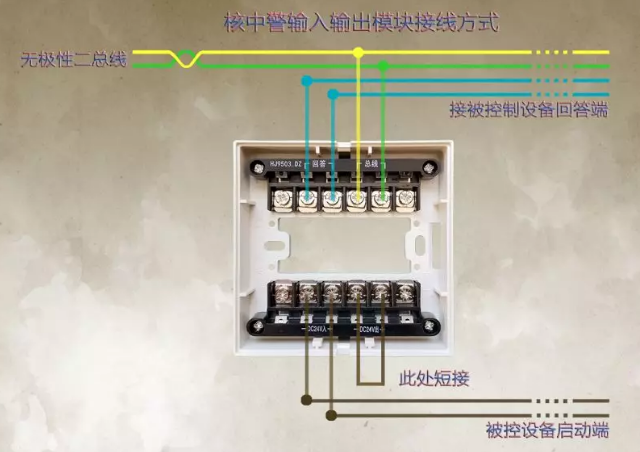

HJ9503核中警输入输出模块无源接线示意图:

HJ9503核中警输入输出模块无源接线示意图

  1、上图为输入/输出模块底座无源接线方式。

  2、接线无极性。

  3、回答接被检测设备回答即反馈端,按照上图接线即可。简单、方便。

从接线图上看,核中警HJ9503模块的输入反馈端是不需要接电阻的。
