LH448J-EX防爆编码接口箱是连接控制器与防爆探测器、防爆手动报警按钮的编码模块，它是为石油、化工、电厂等特殊工业场所设计开发的。工程中它被设计在安全区的一侧，该模块能将危险场所的电能限制在安全范围之内，从而达到对危险场所的保护。当所接的防爆探测器或防爆手动报警按钮任何一点开路时或报警时，LH448J-EX均能通过回路总线将故障信号或火警信号上传至火灾报警控制器。

LH448J-EX为四线制负载，即无极性两总线和联动电源线DC24V；内置高性能MCU，采用新一代总线技术，电子编码，编址范围0-255，可与其它编址类型负载完全混编。

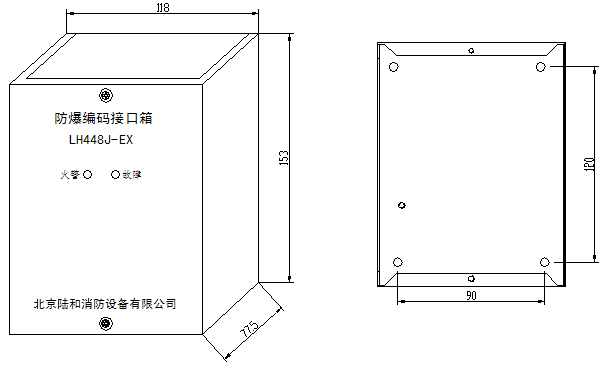

LH448J-EX防爆编码接口箱的结构、外形尺寸和安装尺寸如下图所示。首先将其上盖取下，然后将底座固定牢固，按接线端子说明正确接线，最后再将上盖紧固在底座上即可。

接线端子说明：

　　L+、L-：接控制器回路线，无极性。

　　24V、0V：接DC24V电源，注意极性。

　　Ex+、Ex-：接防爆探测器等防爆负载。

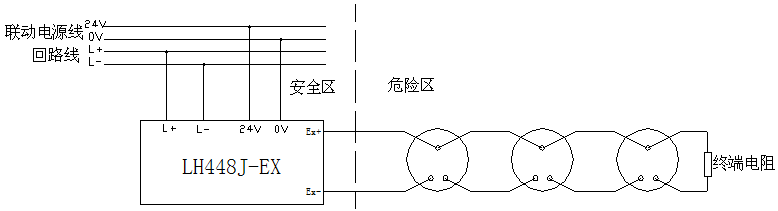

　　LH448J-Ex与防爆负载接线时，编码接口箱须安装在安全区，系统连接如下图所示。

注：⑴终端电阻必须接在防爆负载末端。

　　⑵安全栅技术要求：

　　通过国家检测并有不大于下述的输出参数：

　　Uz=28v

　　Imax：aut=93.3mA

　　Wmax:aut=0.67W

　　＊Uz为最大输入电压

　　Imax:aut为安全栅在最高允许电压范围内本安端短路时的电流最大值

　　Wmax:aut为安全栅本安端的最大功率。

　　R为限流电阻。

　　使用任何一种安全栅,其输出电流均须用电阻限流，以保证:Imax:aut=Uz/R。

　　⑶危险场合的电子线路必须承受对地或仪器外壳1分钟时间的AC测试电压500Vrms。

　　⑷安装须满足国家相关防爆法规。

LH448J-EX防爆编码接口箱接线图：
