陆和LH448B输入输出模块接线图

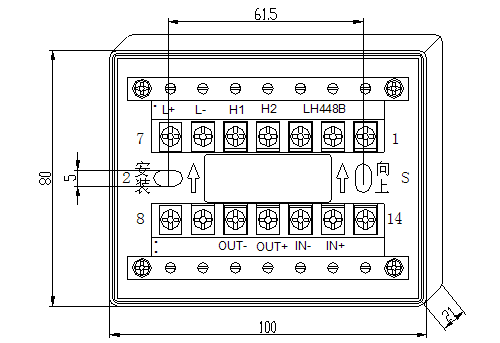

陆和LH448B输入输出模块底座(LH408B)示意图:

陆和LH448B输入输出模块接线图

  L+、L-:接控制器回路总线,无极性。

  H1、H2:接现场设备开关量反馈接点。

  IN+、IN-:接联动电源DC24V,IN+接+24V,IN-接0V。

  OUT+、OUT-:接现场设备控制端。

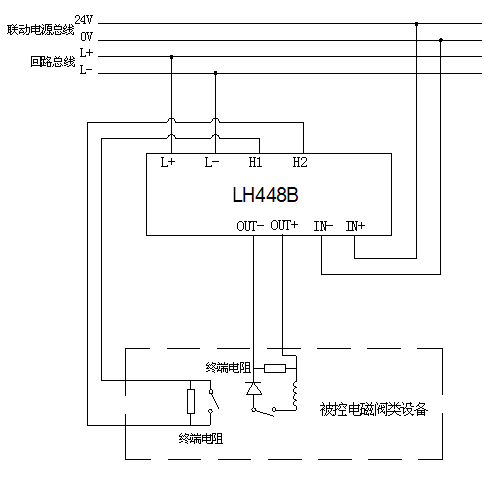

LH448B用以控制排烟口、送风口等电磁阀类设备接线方法如下图所示:

陆和LH448B输入输出模块接线图

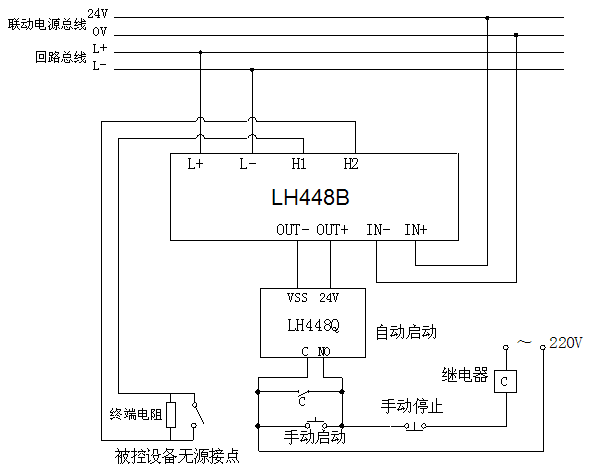

LH448B用以控制风机启动等接线方法如下图所示:

陆和LH448B输入输出模块接线图

  注意:LH448B的输出和反馈终端电阻均应安装在现场设备端,否则将失去断线监测功能!
