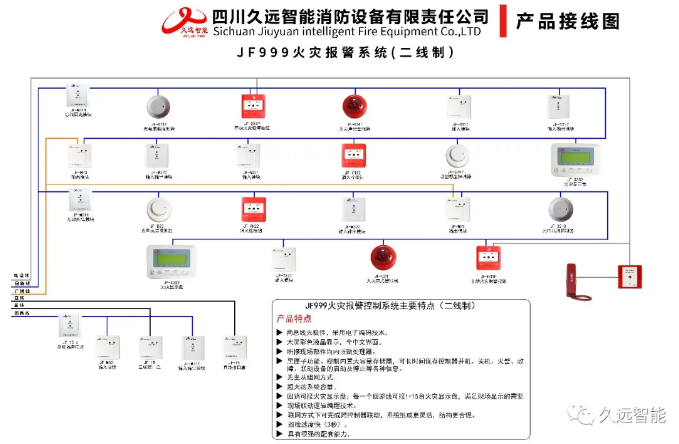

1.久远火灾报警控制系统示意图

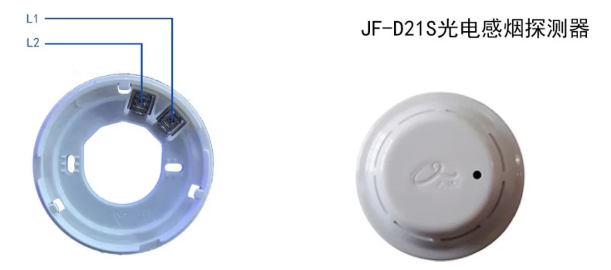

2.JF-D21S光电感烟探测器接线图

　　L1、L2:接二总线信号线；

　　内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自我诊断功能；

　　适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；

　　抗干扰能力强：抗电磁干扰、抗温度影响、抗腐蚀等；

　　采用SMT表面贴装工艺。

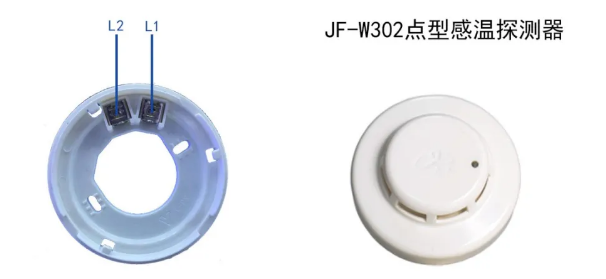

3.JF-W302点型感温探测器接线图

　　L1/L2:接二总线信号线；

　　内置微处理器，探测器对自身采集到的的数据进行存储和分析，并具有自我诊断功能；

　　定温报警功能；

　　采用玻璃封装温敏电阻，对温度响应速度快；

　　有实时输出温度值功能，可通过控制器查看现场的温度变化曲线；

　　稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；

　　抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求。

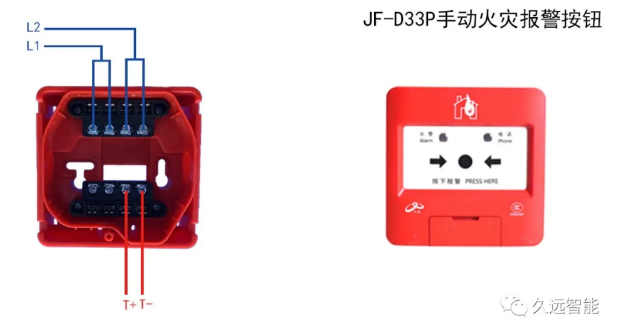

4.JF-D33P手动火灾报警按钮接线图

　　采用二总线制，无极性要求，在保证低功率的同时使传输距离最远可达1500m；

　　施工中对导线无特殊要求，导线截面面积不小于1.5mm2均可正常使用；

　　采用易于施工、维护的插拔式结构；先安装底座，线路检测完毕再将主体插入进行调试。

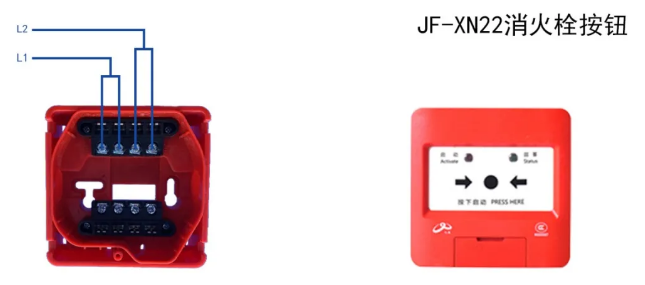

5.JF-XN22消火栓按钮接线图

　　采用二总线制系统，无极性要求，传输距离最远可达1500m；

　　导线截面积不小于1.5mm2；

　　用手按下按压板，即可向控制器发送启动信号，同时直接启动消防泵；消火栓按钮上的按压板按下后将其复位必须使用与该按钮配套的专用钥匙；

　　本按钮采用易于客户施工、维护的插拔式结构。先安装底座，线路调试完成后再装主体进行开通调试。

　　回路信号线L1和L2接手报底座5，8端子。

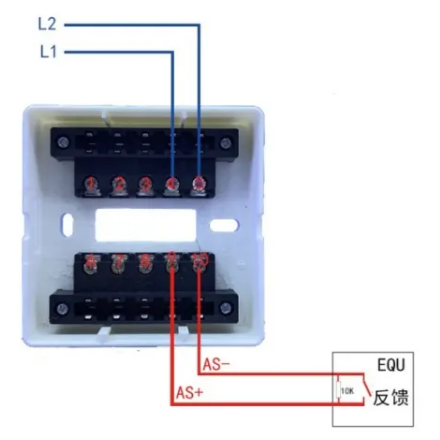

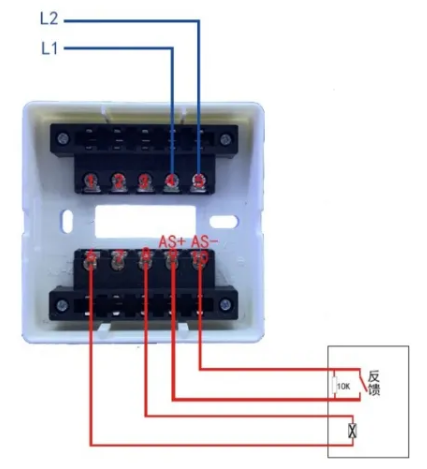

6.JF-M321输入模块接线图

　　（链接感温电缆、压力开关，水流指示器，防火阀，红外光束感烟探测器等特殊探测设备）

　　采用二总线技术，无极性要求，传输距离可达1000m；

　　模块总线应使用双绞线，导线截面积不小于1.5mm2；

　　回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强；

　　电子编码方式，可通过专用电子编码器编址；

　　模块采用插拔式结构，先安装底座，线路检查完成后再安装主体，进行开通调试；

　　模块具备状态检测和故障检测功能。

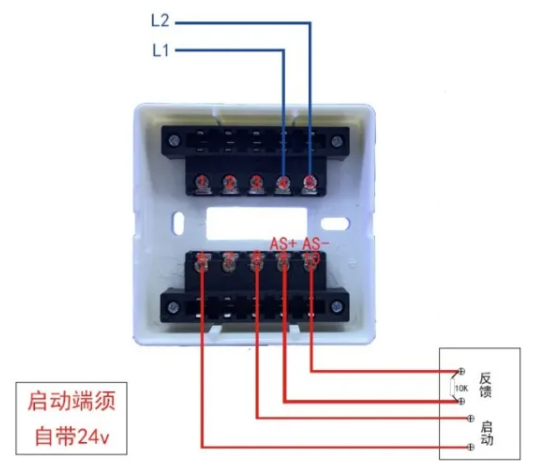

7.JF-M322输入输出模块接线图

　　具有一组继电器输出触点；

　　模块电源输入电压范围广，可在DC16-30V范围内正常工作；

　　通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1000m；

　　施工中建议使用双绞线，导线截面积不小于1.5mm2；

　　回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强；

　　电子编码方式，可通过专用电子编码器编址；

　　本模块采用易于客户施工、维护的插拔式结构；

　　具备状态检测和多种故障检测功能；

　　（无源开关量输出，控制有源的卷帘门，电梯，智能应急照明箱)

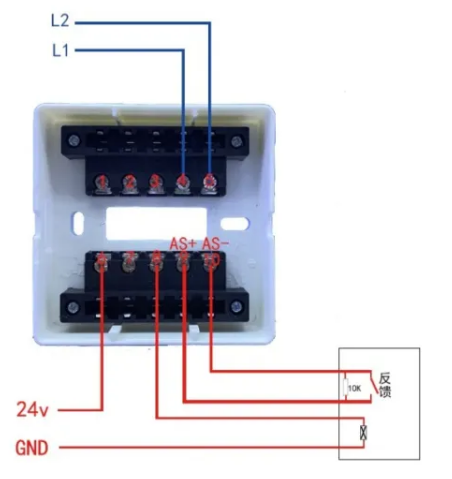

8.JF-M324输入输出模块接线图

　　用于控制正压风口和励磁脱扣强切柜；

　　具有一组24v/1.5A/100ms脉动输出；

　　模块电源输入电压范围广，可在DC16-30v范围内正常工作；

　　通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1000m；

　　施工中建议使用双绞线，导线截面积不小于1.5mm2；

　　回路信号线处理电路与输入输出检测信号处理电路实现气隔离，模块稳定性高，抗干扰能力强；

　　电子编码方式，可通过专用电子编码器编址；

　　本模块采用易于客户施工，维护的插拔式结构。

　　具备状态检测和多种故障检测功能。

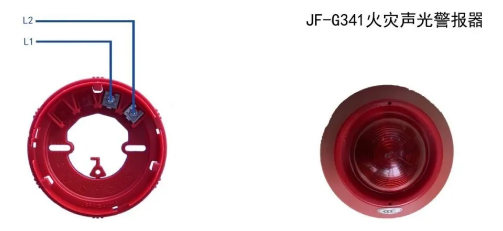

9.JF-G341火灾声光报警器接线图

　　内置微处理器；

　　采用SMT表面贴装工艺；

　　两总线（无极性）；

　　施工中对导线无特殊要求，只要导线截面面积大于等于1.5mm2、线长≤1000m均可正常使用。

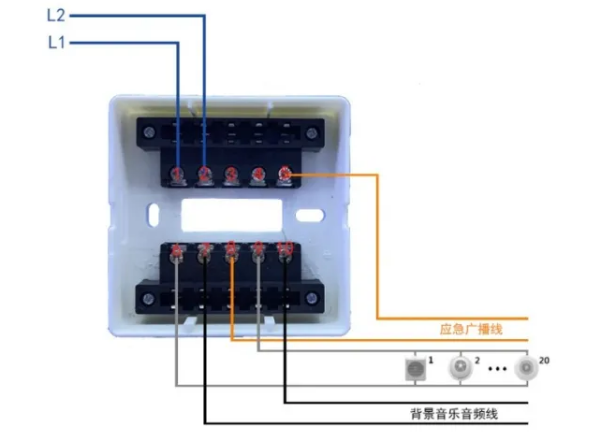

10.JF-M23输出模块接线图

　　内置CPU，可靠、稳定、智能化、功耗低；

　　采用电子编码方式，可通过专用电子编码器对模块编址；

　　插拔式结构，布线后调试前再将部件插入底座易于施工、维护；

　　无极性两总线，线规格ZR-RVS-2×1.5mm2，传输距离≤1500m；

　　输出方式：2组线电器无源转换触点，触点容量：音频120VAC,0.5A，模块接到启动指令后，其输出继电器将一直保持动作状态，只有当接收到停止指令或控制器复位指令才恢复状态。

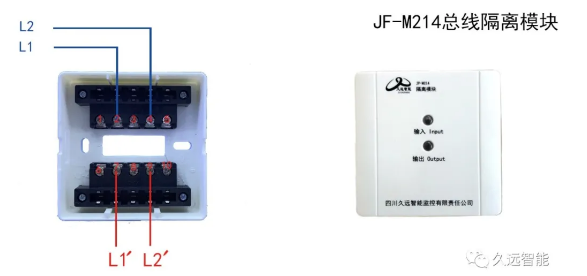

11.JF-M214隔离模块接线图

　　隔离模块是用于隔离控制器二总线接线端与总线设备的模块，当二总线信号线路上发生短路现象时，隔离模块将自动断开总线设备与控制器的电路联接。每个隔离模块最多可带32个总线设备。

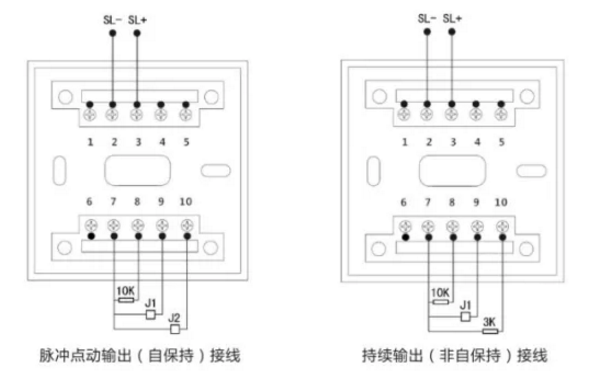

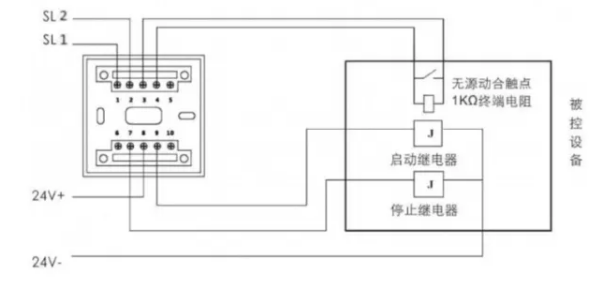

12.JF-15直线接口盒接线图

　　适用于设备本身具有启动状态保持的设备控制器（自带保持）；

　　需要分别接“启动”“停止”两组控制线。

　　适用于设备本身不具有启动状态保持的设备控制器（非自保持）；

　　接通24v则启动设备，停止则关闭设备。

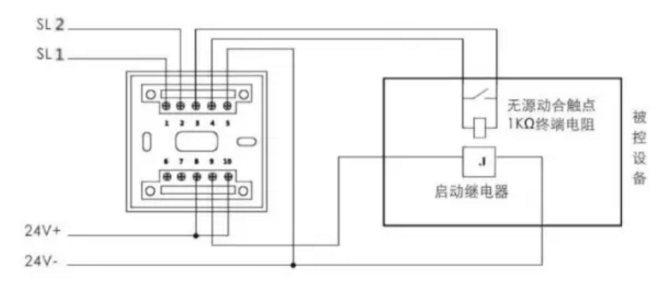

13.JF-25直线接口盒接线图

　　模块的输出方式可通过更改控制器“设置直线登记及故障检测”菜单下的“输出状态”进行设置，其中“0”代表持续输出，“1”代表单次输出；

　　持续输出时仅C1端子输出，“启动”状态输出24v电压，“停止”状态不输出；

　　单次输出时C1,C0都有输出信号，“启动”时C1输出24v电压，2秒后停止输出；“停止”时C0输出24v电压，2秒后停止输出；

　　二总线，功耗低，最远传输距离1500m。导线截面积为1.5mm2，对导线无特殊要求。施工简便，费用低廉；

　　具有断线监控功能.。
