久远可燃气体报警系统产品接线图

一、久远可燃气体报警系统示意图

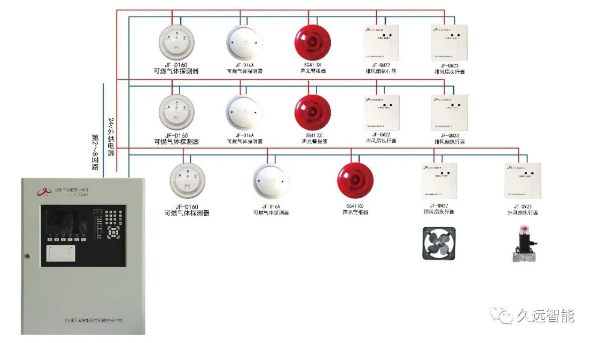

久远可燃气体报警系统示意图

JB-TB-JF2000可燃气体报警控制器

  JB-TB-JF2000可燃气体报警控制器设计容量为8个回路,每个回路96只探测器可扩展到200点;

  配接的现场部件有探测器、声光、信号接收器和执行器,探测器由独立的电源箱供电,控制器将对电源箱的各种状态进行监控;

  控制器与电源箱之间采用二总线方式,简化布线,降低布线成本;

  控制器使用彩色大屏液晶显示,具备打印机,壁挂式安装,主电27V/5A,备电12V/8Ah电池两节;

  每个探测器的报警阀值均可单独设置,监管报警更灵活;

  模块化设计,方便安装使用维护;

  文字注释长度为16个汉字,方便用户准确获取探测区域信息;

  具有控制各种风机、警报器、电磁阀等联动功能;

  具有组网功能,可与火灾报警控制器组网,实现范围更广的气体探测及报警系统的集中监控管理;

  具有数据输出接口,可将信息传输至消防控制器图形显示装置和消防远程监控系统。

二、排风扇执行器接线图

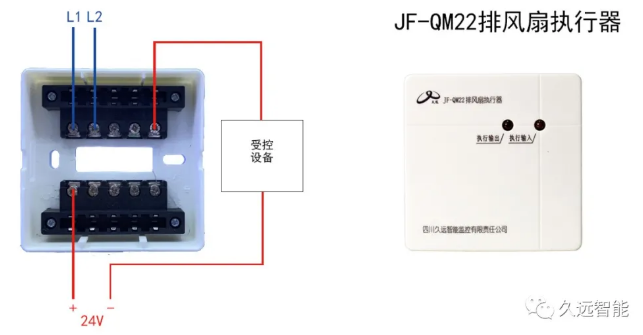

排风扇执行器接线图

  L1、L2:接信号二总线,24v+-:电源正负线。

  通过二总线接收控制器的启停控制信号,受控启停的逻辑可通过软件编程实现。

  输出动作为一对无源常开触点,触点容量为DC30v/2A;接到启动指令后,常规编址下常开触点闭合,模块持续输出,脉冲编址下模块脉冲输出,触点间断性闭合,断开状态,只有当接收到停止指令或控制器复位指令才恢复状态。

三、声光报警器接线图

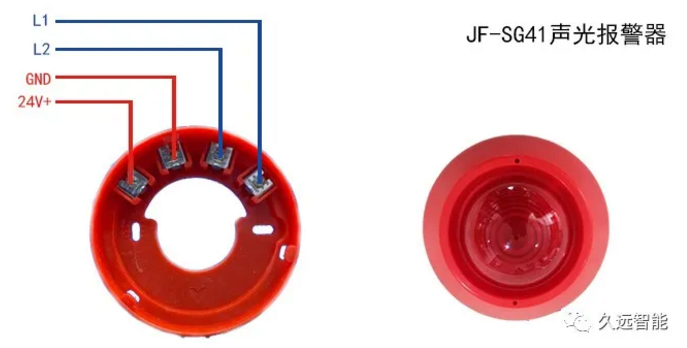

声光报警器接线图

  内置微处理器。

  采用SMT表面贴装工艺。

  四线制,其中一组为两总线(无极性),另一组为电源24v和GND。

  施工中对导线无特殊要求,只要导线截面积不小于1.5m㎡且不超过500m均可正常使用。

四、久远可燃气体探测器接线图

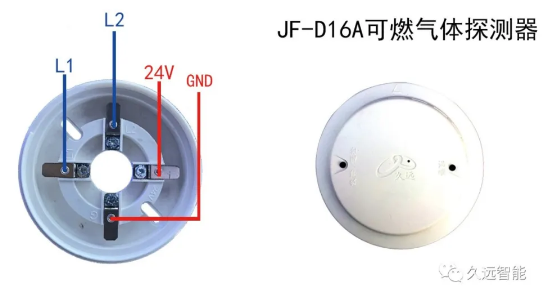

久远可燃气体探测器接线图

  可燃气体探测器与控制器连线,包括24v+,GND,L1,L2共四根。

  探测器的安装应根据气源使用的具体情况分析决定,但要遵循以下原:

  (1)探测器应与燃气源安装在同一房间内。

  (2)探测器安装位置距气体燃烧点及排风口的水平距离均应大于等于0.5m。

  (3)探测器应安装在天花板(顶棚)上。
