AFN5050消防直接控制盘接线图

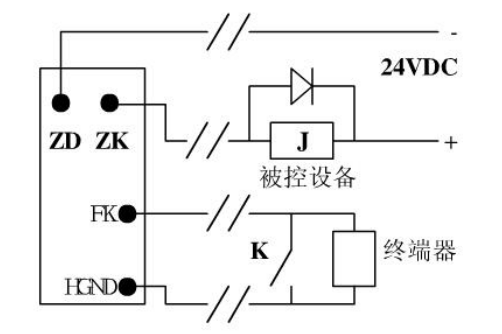

根据赋安AFN5050消防主机直接控制盘接线端子板上的高低端子标牌的指示,选择所使用的回路,消防直接控制盘接线图按下图连接被控设备和反馈输入接线:

AFN5050消防直接控制盘接线图

消防直接控制盘接线图

ZD和ZK为无源常开触点,接被控设备J,触点容量为1A/24V。FK为动作反馈输入端,接受无源触点输入。

AFN5050直接控制盘接线端板中JP1为输出控制方式选择,当其处于1-2位时,为长动方式,输出继电器动作后一直保持;当其处于2-3位时,为点动方式,输出继电器动作3秒后释放。

JPX01,JPX02,JPX03(X=1,2……6)为“是否使用该回路”跳线器(JPX01,JPX02,JPX03共3组),当其处于1-2位时,为正常使用方式;当其处于2-3位时,不是用该回路。
