赋安消防二线制产品接线图

赋安消防二线制产品接线图

一、二线制声光警报器AFN-FS11接线示意图

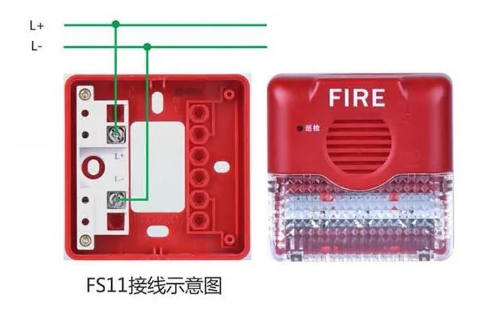

二线制声光警报器AFN-FS11接线示意图

二、输入模块AFN-FS1229接线示意图

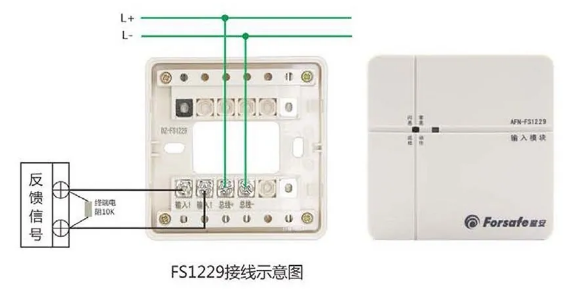

输入模块AFN-FS1229接线示意图

  注意:FS1229 V1.0版本的为阻容终端;V2.0版本的为电阻10K;主要用于监视水流指示器、信号阀、压力开关等设备。

三、双输入模块AFN-FS1224接线示意图

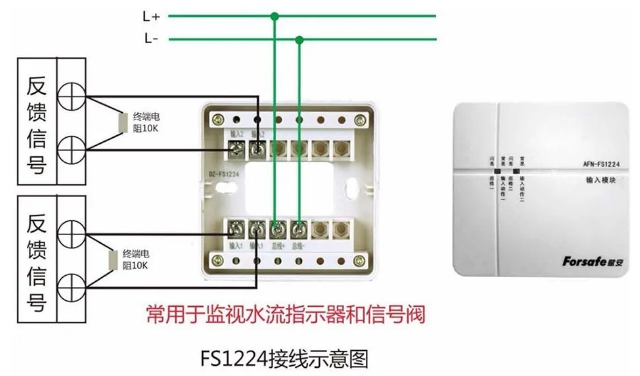

双输入模块AFN-FS1224接线示意图

  注意:FS1224编码从奇数开始编码,例如1、3、5、7等,1个模块占用2个地址,如果编1号地址,则设备默认为1、2号地址,依次类推。

四、输入输出模块AFN-FS1231接线示意图

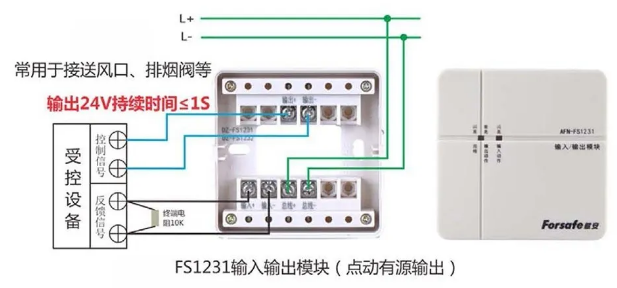

输入输出模块AFN-FS1231接线示意图

  注意:FS1231为点动有源输出模块,输出电压为24V,模块动作时间≤1s。

五、输入输出模块AFN-FS1231P接线示意图

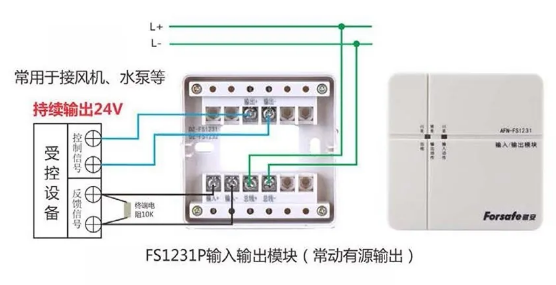

输入输出模块AFN-FS1231P接线示意图

六、输入输出模块AFN-FS1232接线示意图

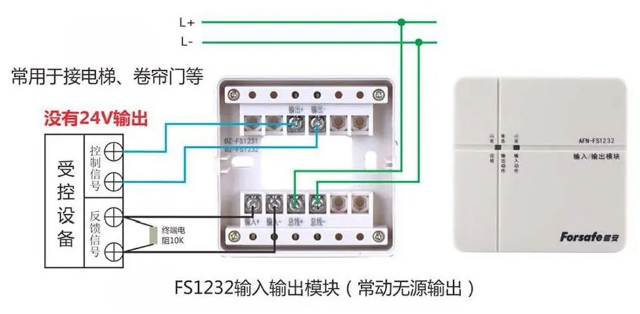

输入输出模块AFN-FS1232接线示意图

  注意:FS1232为长动有源输出模块,持续输出电压为24V,主要控制风机、水泵等设备。

七、二线制总线火灾显示盘JS-SXB-FX01接线示意图

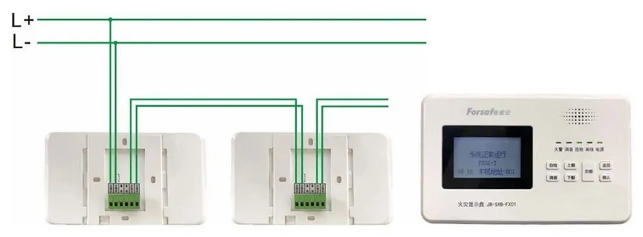

二线制总线火灾显示盘JS-SXB-FX01接线示意图
