通用接线要求

　　所有连接线均应采用铜质双绞线，截面积应大于1.5mm2。总线回路导线总电阻应小于40Ω，总电容应小于0.3μF,总线回路导线总长度最长1000m。模块与设备接点间的连线不应大于5m，现场设备端应并接一支终端电阻（10KΩ）。模块安装前应使用电子编码器或控制器进行地址编码，在同一回路中，模块地址编码不能重复，编码范围为1-252。

1、ZH6722输入模块

　　ZH6722输入模块接收现场设备提供的一组无源接点信号，通过该接点的闭合与断开，判断现场设备的工作状态，并将这些设备的状态送入控制器，产生报警或状态指示。ZH6722输入模块与外部无源回答信号设备连接如下图所示：

　　注意：

　　1.现场设备端应并接一支终端电阻（10KΩ），用于检测模块与现场设备间连线是否开路，否则模块将报自检故障。

　　2.严禁将有源信号直接接入ZH6722输入模块的报警接点。如果现场设备为有源信号输出，应将该信号加装相应的继电器转换为无源触点信号后再接入。

2、ZH6727输入输出模块

　　ZH6727模块内有一对常开、常闭触点。模块具有输入输出线路断路、短路检测功能，当模块与被控设备间的连线异常时，模块可以检测出故障线路并报出故障信号。另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。

　　接线端子说明：

　　B+，B-：报警总线输入端，与控制器报警总线相连，无极性输入。

　　24V（+，-）：DC24电源输入端，无极性输入，当无24V输入时，模块向控制器报自检故障。该端子也可与被控设备的辅助触点串联，作为被控设备的电源监视信号使用。

　　A1，A2：被控设备回答信号输入端，应接至现场设备的辅助触点上。本模块可将此触点信号传至控制器，作为设备应答指示。

　　常开、公共、常闭：模块输出控制端，接至现场被控设备。

　　接线方式：

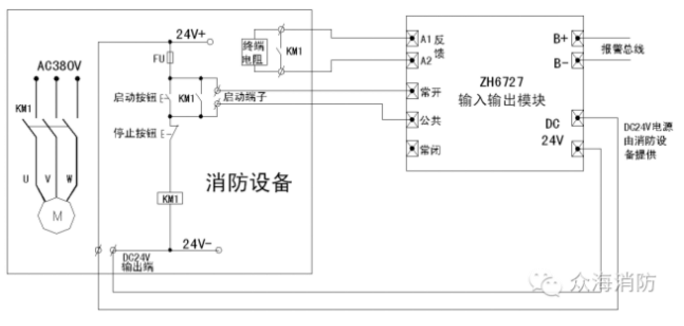

　　1）当消防设备的控制电压为DC24V时，模块的电源应优先由消防设备提供，以使模块监测现场设备的DC24V电源是否掉电。输出接点的控制线接至消防设备对应的控制端子上。下图为本模块控制消防泵（DC24V控制）接线示意图，其它消防设备可参考此图接线：

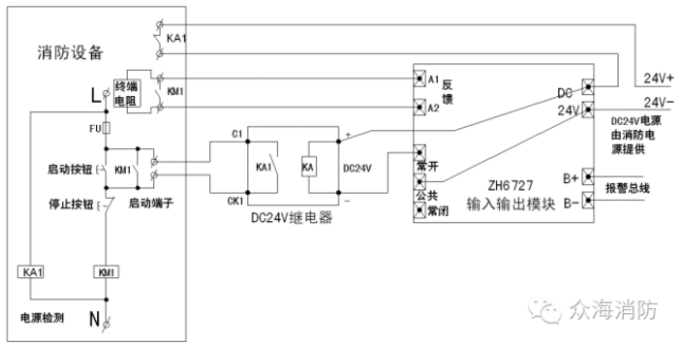

　　2）当消防设备的控制电压为AC220V时，不能直接用本模块对消防设备进行控制，应增加中间继电器进行电压转换。下图为本模块控制消防泵（AC220V控制）接线示意图。其它AC220V消防设备可参考此图接线。

　　模块电源应由专用消防电源提供。图中KA1为电源检测继电器。当消防设备电源掉电后，KA1闭合接点将断开，ZH6727输入输出模块的DC24V电源输入将被切断，模块将报出自检故障，提示用户进行检查。

　　3）当模块控制防火阀、排烟阀、送风阀等DC24V电动设备时，接线方式参考下图：

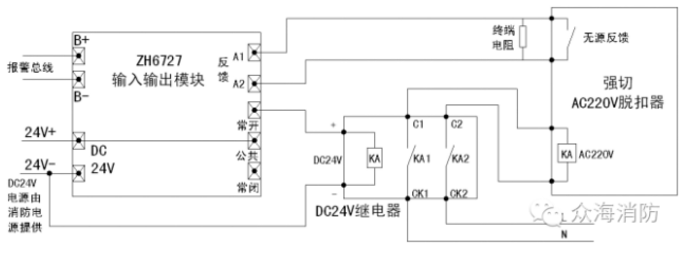

　　4）下图为模块控制AC220V脱扣器接线示意图：

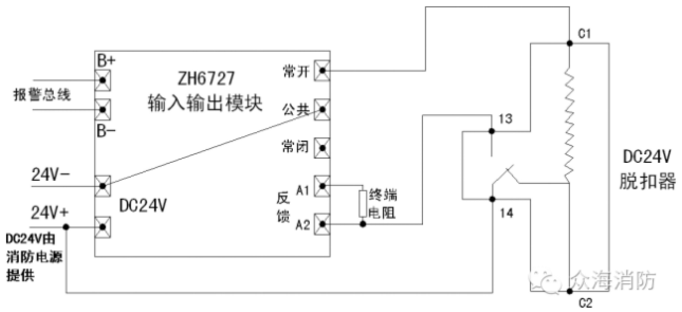

　　5）下图为模块控制DC24V脱扣断路器时接线示意图，其它脱扣设备请参考此图接线。

　　注意：

　　本模块只能直接控制DC24V设备，严禁使用本模块直接控制AC220设备。控制AC220V设备时需增加中间继电器，具体接线方式可参考以上各图。

3、ZH6729转换模块

　　ZH6729转换模块是一种非编码模块，不可与控制器的报警总线相连。模块具有一组常开输出触点，容量为DC24V/5A,AC220V/10A，三种不同的信号反馈方式：无源反馈、DC24V直流反馈、AC220V交流反馈。

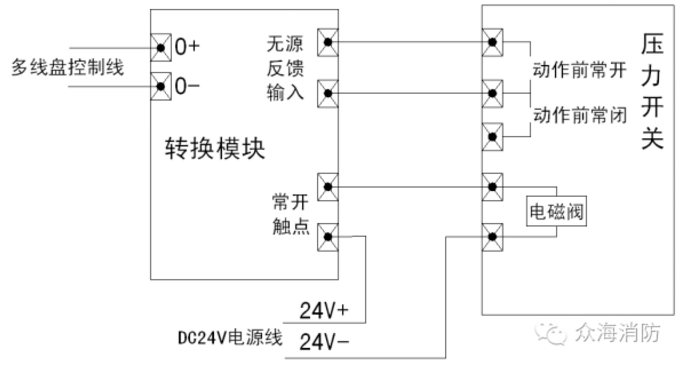

　　1）ZH6729转换模块控制DC24V设备（如：电磁阀），使用示意图如下图所示：

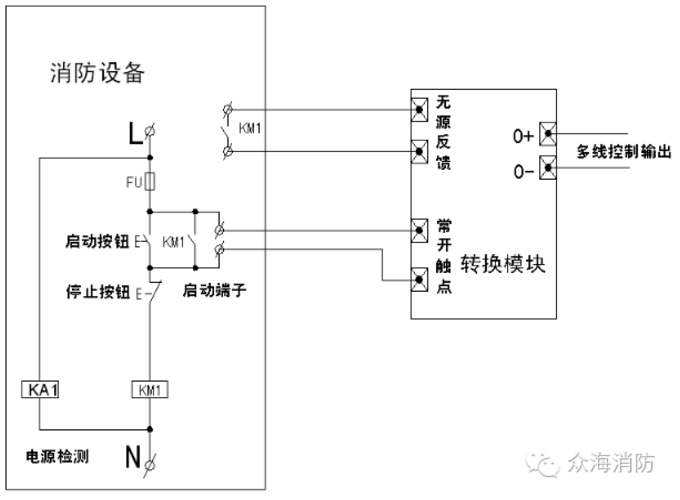

　　2）ZH6729转换模块控制双动作AC220V设备，使用示意图如下图所示：

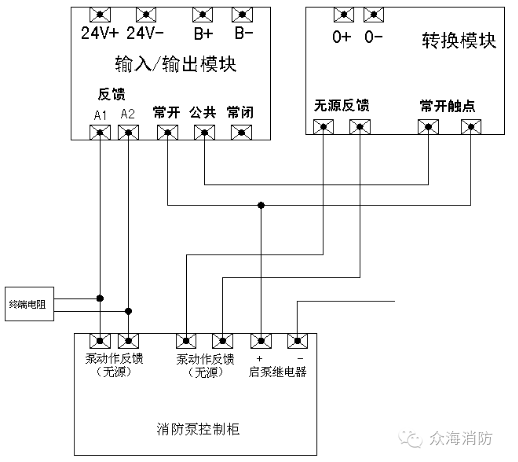

　　3）ZH6729转换模块控制双动作AC220V设备，使用示意图如下图所示：

以上接线图来源众海消防官方发布
