一、JTW-LD-SF1001系列线型定温火灾探测器外形尺寸图

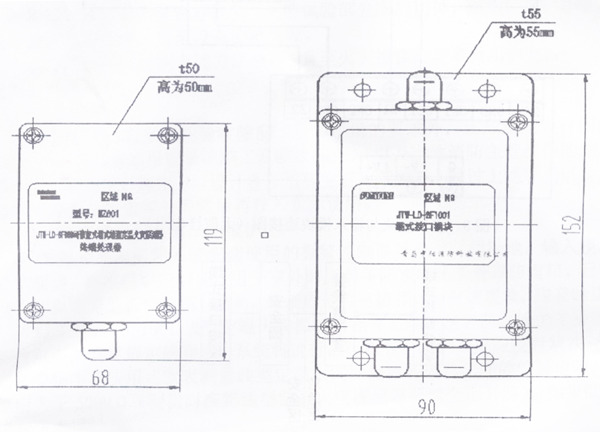

　　1、缆式接口模块和终端模块外形图

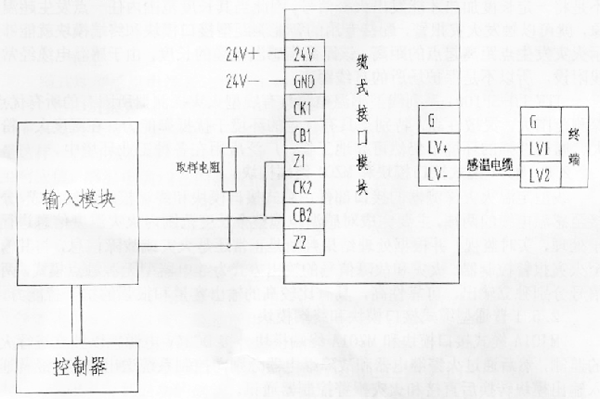

　　2、接口模块与输入模块连接图（有取样电阻）

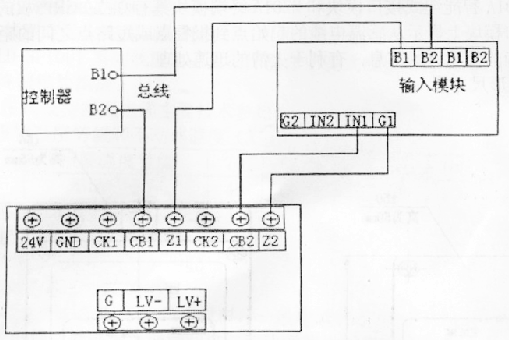

　　3、爆炸危险场所线型感温探测系统局部图

　　二、什么是缆式线型感温电缆

　　缆式线型感温电缆是JTW-LD-SF1001系列线型定温火灾探测器的温度检测元件，它由两根分别挤塑负温度系数热敏绝缘材料的钢芯导线绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。负温度系数热敏绝缘材料是这样一种特殊材料，温度上升时，感温电缆线芯之间的电阻减少。当温度上升至响应值，感温电缆线芯的热敏绝缘材料熔化，导体相互接触短路就会产生报警信号。根据安装场所的不同，用不同的塑料外护套将感温电缆封装，为提高产品的电磁兼容性和满足爆炸场所的安全需要，在感温电缆的外面可以编织金属护套。

　　JTW-LD-SF1001系列线型定温火灾探测器自推出以来，由于具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、电缆隧道、车辆隧道、油气输送管道、油罐、变压器、皮带输送机及机车、配电盘等消防探测场所。

　　JTW-LD-SF1001系列线型定温火灾探测器的功用已经在发电厂、钢铁公司等的电缆火灾实战中得到成功的确认，并越来越多地推广在石化、电力输变送、交通、储运、餐饮等各行各业。

　　三、线型感温电缆火灾探测的特点

　　JTW-LD-SF1001系列线型感温电缆是固定温度的火灾敏感元件，所以也称为开关量探测器。能够在其敷设整个长度范围内任何一点连续进行火灾探测，而不是将一定长度加热才能发出火警信号。因此当其长度范围内任一点发生超温现象，就可以触发火灾报警，配接专用的智能测距型接口模块和终端模块就能够显示火灾发生点距离起点的距离。该距离指感温电缆的长度，由于感温电缆经常曲线附设，所以不是保护场所的直线距离。

　　JTW-LD-SFIO01系列线型感温电缆具有线型火灾探测器所固有的所有优点，探测范围大，灵敏性高，特别是具有优越的环境干扰抵御能力，在湿度大、粉尘大、腐蚀性强的环境下仍然可靠地工作，广泛应用在各种工业环境中。
