JTY-GXF-GST2D吸气式感烟火灾探测器接线端子说明

  海湾JTY-GXF-GST2D灵感系列吸气式感烟火灾探测器是高精密的新一代管路采样式、高灵敏型吸气式感烟火灾探测器,洁净、高大空间、高温、高湿或具有强电磁辐射等环境。

  本文是JTY-GXF-GST2D吸气式感烟火灾探测器接线端子说明。

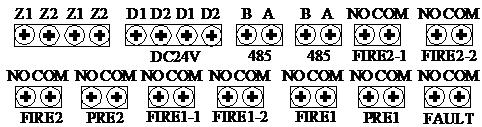

JTY-GXF-GST2D吸气式感烟火灾探测器接线端子图

JTY-GXF-GST2D吸气式感烟火灾探测器接线端子图

端子序号  接线名称  功能  端子序号  接线名称  功能
Z1、Z2 Z1 总线接口
无极性
FIRE2 NO 地址2的火警输出
Z2 COM
Z1 PRE2 NO 地址2的预警输出

Z2 COM
DC24V D1 DC24V接口
无极性
FIRE1-1 NO 地址1的火警1输出
D2 COM
D1 FIRE1-2 NO 地址1的火警2输出
D2 COM
A、B B 485总线端子 FIRE1 NO 地址1的火警输出
A COM
A、B B 485总线端子
级联下级
PRE1 NO 地址1的预警输出
A COM
FIRE2-1 NO 地址2的
火警1输出
FAULT NC 故障输出,出现任何故障,继电器将断开

COM
FIRE2-2 NO 地址2的
火警2输出
COM
COM
