6　如何正确选择泄压口

设计安装泄压口就是为了确保气体灭火系统防护区内建筑物的围护结构的安全、可靠，并快速、及时地将火灾扑救成功。所以泄压口产品质量至关重要，如何正确选择呢？主要依据泄压口的主要性能参数进行选择，方法如下：

6.1　泄压口应有检验报告

各用户选用泄压口产品应经过国家固定灭火系统和耐火构件质量监督检验中心检测，并获得检验报告。这样才能基本保证该产品的功能和作用，特别是无电源式泄压口尤为重要。

泄压口目前尚无国家、行业、地方标准，各企业制定的企业标准主要性能参数均不一致，产品质量相差较大。有部分厂家获得的不是消防部门认可的其它行业的国家级检验报告。这种其它行业的检验报告中只有2～3个性能参数，完全依据企业自定的内容进行的检测，无法保证泄压口的作用。

消防部门认可的国家级检验报告，企业标准首先必须通过有关专家逐条审核，功能不完善，性能参数不合理的，将不予检测，从而保证了该泄压口产品的基本作用。合格的无电源式泄压口研发实际比有电源式泄压口的难度要大，做的试验要多。目前大多数无电源式泄压口经过国家级检测的比较少。建议用户选用时，每种类型结构的泄压口应有相对应的检验报告，这样基本上可以保证泄压口产品的质量要求。

6.2　选用正确启动方式

泄压口启动方式有无电源式和有电源式两种类型。无电源式泄压口，无需电源，当达到设定压力值时将自动开启或关闭，结构简单，零部件少，工作可靠，故障率低，安装简便，平时基本无需维护，价格中等。由于施工现场不能检测泄压口开启动作压力值，只能检测装置是否启闭灵活。该装置出厂时厂家已调试合格，适合于在雨雪较多，室外温度变化较大和经常断电及无人管理较差的环境安装。

有电源式泄压口，断电后应立即以消防电源通电才能正常工作，当达到设定压力值时才能自动开启或关闭。结构较复杂，零部件较多，主要由电气元件和机械零部件组成。此种装置的压力检测装置精度较高，且电气元件不能承受较大的冲击和振动，并应注意防潮防水。因此故障率比无电源式泄压口高，平时须定期检测试验，且产品单价较高。现场安装后可现场检测泄压口开启动作压力值，装置开启后有反馈电信号。适合于雨雪较少，温度在-25°C～+55°C之间和不断的及有常人管理较好的环境进行安装。若安装在较差的环境中，应做好防雨雪的特殊处理。

6.3　合理选择规格型号

泄压口产品规格型号均由各企业自己编制，比较混乱。关键是设计和选用者应了解该泄压口产品有哪些主要性能和参数及结构，从而分析各厂家泄压口产品具有什么功能，性能参数是否合理，以便作出正确选择，确保产品质量。

6.4　正确设定启闭压力值

开启压力值设定是泄压口产品的最主要的性能参数指标之一。启闭压力值中的开启压力值显得更加重要，它是泄压口阀门的开启压力指标值。该值的高低取值决定了防护区内围护结构建筑物的安全不受到气体压力的破坏和是否能及时将火灾扑救。经查阅相关资料和对其进行综合分析，泄压口的开启压力值为1.1+0.1KPa时，较为合理。压力值超过1.2KPa，取值会高，将会影响防护区内门、窗、玻璃等围护结构建筑物的安全，压力值低于0.8KPa以下，将会造成灭火药剂不必要的流失，势必会影响灭火效果，甚至不能灭火。

6.5　关注启闭滞后时间

启闭滞后时间，表示开启滞后时间和关闭滞后时间，一般该参数设定为≤2秒。开启滞后时间表示防护区内气体达到设定的最大工作压力值时，泄压口的阀门应在小于或等于2秒钟内完全开启或达到相应的开启状态，使防护区及时泄放超压气体，以避免气体压力持续升高，导致建筑物墙体、门、窗、玻璃等围护结构遭受破坏和导致灭火失败。关闭滞后时间表示防护区内超压气体释放后，防护区内压力值降到设定的关闭压力值时，泄压口的阀门应在小于或等于2秒钟内关闭或达到相应关闭状态，避免防护区内灭火药剂不必要的流失，维护防护区内灭火剂的灭火浓度，有利于火灾及时扑灭。最大开启工作压力值与关闭工作压力值一般差值为1.5KPa左右，厂家亦可依据用户要求自行设定。合格的泄压口启闭滞后时间小于等于2秒，主要由泄压口的阀门与驱动执行机构设计是否合理决定。

大多数人认为有电源式泄压口比无电源式泄压口开启压力值准确度高，另外泄压口阀门开启动作更快。经试验检测，合格的无电源式泄压口与有电源式泄压口对比：无电源泄压口与防护区压力值一致时开启，有电源式泄压口当防护区压力值高于泄压口设定值0.05～0.10KPa时才开启，引气体流入压力检测器窄小的通道，具有一定的距离和局部压力的损失，压力值将降低；无电源式比有电源式泄压口阀门开启速度大约快0.3S左右，有电源电磁铁式泄压口比有电源微电机式泄压口又大约快0.3S左右。

6.6　合理选择泄压面积大小

国内目前各厂家生产的泄压口规格均未统一，故各厂家泄压口的泄压面积和外形尺寸及泄压孔大小都不一致，一般泄压面积在0.04～0.20m2之间。每个防护区泄压孔面积或安装泄压口数量之和的总泄压面积，不得小于设计院计算的泄压面积。泄压口泄压面积应与防护区面积配套，若超出太大将造成灭火气体不必要的流失，影响灭火效果。IG-541混合气体和二氧化碳气体灭火系统的防护区，建议应配置两台或两台以上泄压口，特别是有电源式泄压口切不可只选用一台，或者将大于0.20m2的单台泄压口改为泄压面积小的两台或两台以上的泄压口，均布于防护区，以确保防护区内围护结构建筑物的安全和不受到破坏。

用户应尽量选择各厂家稳定型号和依据泄压面积生产的泄压口产品，不要选择根据用户临时设计加工的非标型号泄压口，这种产品的质量很难得到保证。若数量多，确实需要单独设计加工的非标型号泄压口，用户应到厂家进行现场试验，检测压力启闭值是否准确。特别是无电源式自动泄压装置更需要用户进行实地试验和检测。

下面通过一个对比试验，以便于了解防护区设置大小不同面积泄压口的区别和泄压口实际起得的作用。两种结构相同的无电源式泄压口，泄压面积相差50％，在相同的100m3以上的试验室、相同的试验瓶组，内充装压力相同的条件下，试验过程和参数如下。

小泄压面积泄压口试验过程：气体释放时间约4S，防护区内压力值达到1.1KPa时，泄压口同时开启，压力立即升到1.2KPa后，然后马上降至1.0KPa时，1.4S后泄压口关闭，防护区内压力迅速降到0.4KPa，1～2S后上升至0.7KPa，稳压几秒钟，大约6S后降至0值。

大泄压面积泄压口试验过程：气体释放时间约4S，防护区内压力值达到1.1KPa时，泄压口同时开启，压力值不再上升，降至0.9KPa时，1.2S后泄压口关闭，防护区内压力值迅速降至0值后上升至0.4KPa，约5S后降至0值。

通过上述泄压面积大小不同的泄压口对比试验，可明显看出：（1）泄压面积偏小的泄压口开启后，压力仍会升高一点，气体流失少，有利于快速灭火；泄压面积偏大的泄压口开启后，压力不再升高，气体流失过多，不利于将火灾快速扑灭。（2）泄压口能确保防护区内围护建筑物的安全。本试验模型是依据有管网七氟丙烷灭火系统设计的，目前只有我公司采用。据收集国内各厂家企业标准和检验报告，一般在几立方至十几立方容积大的试验室内做试验。本人认为泄压口应在100m3以上试验室模型下进行试验才能真实反应泄压口的各种功能和参数，且更具有实用性和可靠性。

6.7　 泄漏量也是选择参考指标

泄漏量也叫漏风量，指泄压口在管道或某容积内温度和压差相等条件时，泄压口装置在实际工作状态下与理想密封状态下单位面积的漏风量之差。泄压口从外观上就可看到阀门结构的密封性好坏。从泄压口开启动作试验看，泄压口阀门密封性较差的，防护区内的压力值很难达到设定的最大开启工作压力值，将造成灭火气体从开始喷放到灭火气体浸渍结束这一段时间的不断流失，使灭火浓度降低，影响正常灭火效果。七氟丙烷灭火系统浸渍时应一般在1～20min，通讯机房、电子计算机房内的电气设备火灾，应采用5min浸渍时间。IG541混合气体灭火系统浸渍时间为10～20min，通讯机房、电子计算机房宜采用20min。

6.8　选择适当安装方式

泄压口有室内和室外安装两种类型。泄压口从防护区内安装于泄压孔上称室内安装。室内安装有两种形式：一种是嵌入式，将泄压口安装于防护区侧墙的泄压孔内，这种安装方式应用最多；另一种是吸顶嵌入式，将泄压口安装于防护区顶的泄压孔内，这种安装方式很少。室内式安装适合新工程和老项目改造，特别适合高楼大厦，安装、调试均安全方便；而嵌入式安装要求泄压孔尺寸准确。

泄压口从防护区外安装于泄压口上称室外安装。室外安装有两种形式：一种是壁挂式，将泄压口安装在泄压孔墙壁上，这种安装方式较多；另一种是嵌入式，安装较少。室外式安装适应于新工程项目，高楼大厦采用时，应在大楼外墙装饰刚刚完毕，脚手架没有拆卸之前，利用脚手架安装。壁挂式安装简便、快速。

6.9　正确选择泄压口配套辅助设备

泄压口配套辅助设备是与泄压口配套的固定格栅（简称风口）或装饰面板，它安装在泄压口另一端泄压孔内或墙上。室外式泄压口安装在防护区外墙或走道外墙泄压孔上，而配套的固定格栅（风口）或装饰面板则安装在防护区内墙上，室内式泄压口从防护区内安装，配套的固定格栅（风口）或装饰面板则从防护区外墙或走道外墙泄压孔上安装，辅助设备主要作用是防雨雪、美观和防盗。固定格栅（风口）部件一般采用铝合金材料加工，嵌入或安装在泄压孔内，有防雨雪，美观和防盗作用。装饰面板部件结构外形基本上与自动泄压装置的面板外型一致，壁挂在泄压孔上。银行金库或博物馆安装泄压口，建议采用室内式泄压口，将泄压口装饰面板压着微动开关，当泄压口离开墙面几毫米距离时将报警，在泄压孔的另一端同时安装防盗窗和风口。

7　安装注意事项

7.1 安装位置确定

施工单位和人员首先应了解设计部门或用户选用的泄压口的种类（有电源式或无电源式）、安装方式（室外式或室内式）、型号和防护区安装台数，依据设计图纸和泄压口产品使用说明书，综合分析确定泄压口安装位置。泄压口安装位置有三种类型：第一种设置在防护区外墙上；第二种是防护区无外墙时，则安装在靠走廊墙上；最后一种防护区既无外墙又无走廊内墙的安装。泄压口位置的选择应不影响泄压口正常工作，有利于超压的灭火气体快速畅通排放到大楼外的空气中，排放的路径应最短。

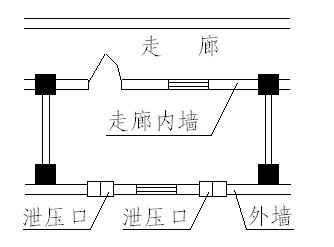

7.1.1 外墙安装（见图一）

大多数防护区既有建筑大楼的外墙，又有走廊内墙，依据GB50370-2005《气体灭火系统设计规范》国标中第3.2.8条规定，泄压口宜设置在外墙上。也就是说应优先安装在外墙上，若安装确定存在问题，可选择靠走廊内墙上设置。

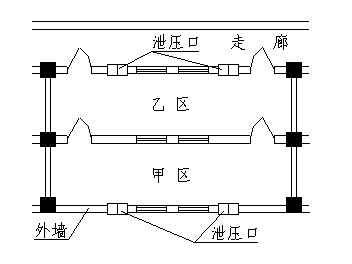

7.1.2 走廊内墙安装（见图二）

目前大多数设计部门在气体灭火系统管网平面图中，均设有在防护区确定泄压口的位置，大多数在安装气体灭火系统管道时才考虑选型和安装。较大型的建筑大楼，有许多防护区的墙不靠近大楼的外墙，靠走廊内墙。依据GB50370-2005国标条文说明中第3.28条，“防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上”，如乙区安装。

7.1.3 无外墙又无走廊内墙安装（见图三）

超大型建筑大厦，有部分防护区既无外墙又无走廊内墙对于这种防护区，如图三乙区，因GB50370-2005国标中没有阐述，建议泄压口优先考虑放到无人的防护区，或靠近外墙的乙防护区安装，或安装专门的防火排烟管道，以便快速将气体灭火药剂排放到大楼外。气体灭火系统在实际灭火过程中，超压排出的气体往往为高温气体或含有大量浓烟或火焰，七氟丙烷灭火药剂具有一定的刺激性味道；二氧化碳气体达到8%以上时，呼吸困难，丧失意识，甚至窒息，有生命危险。所以超压排出的灭火气体应及时打开通风设备和通向大楼外的门、窗，以便尽快将气体释放和通风。

总之，各防护区泄压口的位置设置，设计人员和施工人员应对各种因素考虑周全，切不可随意确定。

7.2　安装高度

依据GB50370-2005国标第3.2.7条规定，“七氟丙烷灭火系统的泄压口应于防护区净高的2/3以上”。也就是说除七氟丙烷气体灭火系统的泄压口，下沿底边不低于防护区净高的2/3外，其他气体灭火系统的泄压口安装高度没有限制。目前使用最多的七氟丙烷、IG541混合气体、二氧化碳和其他大多数气体灭火药剂比重均比空气重。气体灭火系统的喷嘴均安装在防护区顶部，带一定角度向下喷洒。气体灭火系统在喷洒过程中，防护区内地面的灭火气体比重最大，灭火浓度也最大，有利于迅速将火灾扑救，随着离地面高度的升高灭火气体比重降低，防护区的顶层大多数聚集的是被压缩的防护区内的空气。若将泄压口设置在防护区净高的2/3位置，泄压口释放的超压气体大多数将是压缩空气，这样减少了灭火气体的流失，既确保了防护区的围护结构建筑物不遭到破坏，又确保了快速将火灾扑灭。

建议各种类型气体灭火系统防护区泄压口下沿底边安装高度应在防护区净高2/3以上。

7.3  安装时注意事项及步骤

7.3.1 注意事项

7.3.1.1  安装前请先仔细阅读《泄压口产品使用说明书》，严格按说明书中的要求安装、检测和维护。

7.3.1.2  安装过程中要求轻拿轻放，以避免自动泄压装置变形而造成结构和性能的破坏，导致无法正常工作，特别是有电源式泄压口。

7．3.1.3 装置不可倒装，否则无法正常工作。

7.3.1.4  各厂家生产的泄压口出厂前已经调试合格，不得随意打开装置，调节内部零部件 。

7.3.1.5  安装完毕，有电源式泄压口应做通电和开启动作试验，因该类型结构泄压口由电器和机械零部件组成，故障率比无电源泄压口偏高。无电源式泄压口结构应检测阀门零件是否开启灵活正常。

7.3.1.5.1  有电源式泄压口

   A、 有电源式泄压口主要有两种电源，一种是DC24V，另一种是AC220V，启动电源一般为1～1.7A左右。通电后装置上的绿色指示灯常亮，表示电源工作正常。

   B、用直径大约为Φ10mm，长度200mm左右塑料管插入装置面板压力检测孔，轻轻对塑料管吹气或采用厂家提供的专用检测设备，当气体压力达到设定的开启压力值时，装置动作（发出机械开启声响），阀门的叶片或盖板开启泄压，绿色和红色指示灯亮，并发出装置开启反馈信号给火灾报警控制器。当低于设定的关闭压力值时，阀门将关闭，装置动作停止。反复测试三次以上，出现上述状态，表示泄压口能正常工作。

7.3.1.5.2  无电源式泄压口

   A、无电源式泄压口为机械式结构，防振动性好，故障率低。当泄压口阀门上作用的气体压力值达到启闭压力值时，将自动开启或关闭。厂家在出厂前已设定好，不能采用有电源式泄压口的检测方法进行试验，不能一目了然的看到它的全程启闭状态。无电源式泄压口的启闭动作压力值的出厂检测比有电源式的复杂且难度较大，一旦检测准确，将不会变化，故障率很低。在施工现场，无电源式泄压口一般无需监测。

   B、 重要的工程项目，若用户必须对泄压口进行检测时，则直接对泄压口阀门或驱动执行机构作用一定力，阀门开启和关闭灵活自如三次以上为合格。

泄压口启闭动作试验，应依据装置的外形结构来确定安装前或安装后试验。阀门结构为盖式和装饰面板上安装有固定格栅（风口）的应在安装后，再进行试验。阀门结构为其他类型的，应在安装前拆卸泄压口装置箱体后的固定格栅（风口），再进行试验，试验合格后再安装。

7.3.1.6 泄压口安装和检测合格后，应处于关闭状态。

7.3.2　安装步骤

7.3.2.1　确定每个防护区应安装几台泄压口，并确定泄压孔位置和高度及开孔尺寸。开孔尺寸应严格依据各厂家产品使用说明书规定的尺寸开孔。开设的泄压孔应与防护区墙体外表面垂直，墙体表面应平整一致。有电源式泄压口，在泄压孔的左侧或右侧0.3～0.5m处开设接线盒孔和电源线管、控制线管槽。

7.3.2.2　泄压口有装置固定框架组件的，将嵌入到泄压孔内，并用膨胀螺钉固定。

7.3.2.3　泄压口安装与检测

A、有电源式泄压口应依据各厂家产品说明书要求连接启动电源和控制线，然后再安装泄压口，最后对泄压口进行检测。

B、无电源式泄压口安装和检测步骤依据相关要求进行。

7.3.2.4　泄压口辅助设备安装

泄压口辅助设备分固定格栅（风口）和装饰面板两种。各厂家一般均不单独配置，它主要用于泄压口安装完毕后，各用户或施工方从防护区内或防护区外观察，泄压孔出现不美观、不能防雨、雪和防盗时，由用户和施工方自由选择是否安装。固定格栅（风口）和装饰面板可向提供泄压口厂家订购，也可在当地订购加工。

8　检查与保养

8.1　为保证泄压口安装后能正常工作，因此必须建立相应的检查保养制度，并由专人负责经常性检查、维护，使设备保持良好工作状态。

8.2  检查保养人员必须熟悉本装置的性能参数、动作程序，以及泄压口的结构和工作原理。

8.3  正常使用后，有电源式泄压口应一个季度开启动作试验不少于一次；无电源式泄压口应半年至一年检测阀门开启或关闭是否灵活自如，试验应不少于一次，无异常现象方可继续使用。每次检查应做好记录以备查。
参考文献：

〔1GB50370-2005《气体灭火系统设计规范》。

〔2GB50193-93《二氧化碳灭火系统设计规范》。

〔3GBJ110-87《卤代烷1211灭火系统设计规范》。

〔4DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》。

〔5DG/TJ08-306-2001《惰性气体IG-541灭火系统技术规程》。
