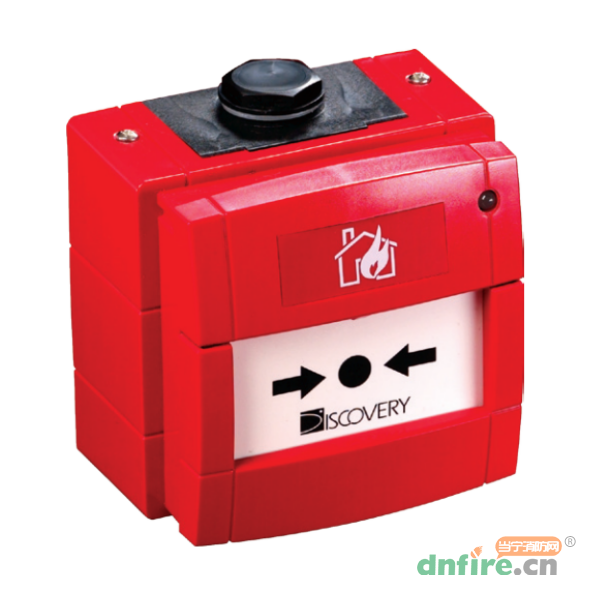

Discovery船用防水型手动报警按钮(MCP)是基于KAC公司的非编址手动报警按钮衍生而来。该产品的电子和机械结构方面，都能与阿波罗以前生产的基于KAC World系列的手动报警按钮兼容。
通过7位二进制的拨码开关，可为每个手动报警按钮设定地址。
手动报警按钮一经启动，就会中断正常协议通讯，快速报警响应。
手动报警按钮上安装了一只双色LED灯。该LED灯可由火灾报警控制器独立于手动报警按钮单独控制，可以设定成巡检指示灯，正常工作时闪烁。手动报警按钮报警后，LED灯会发出红光。对集成隔离器的手动报警按钮，LED灯发出琥珀色(黄色)表明手动报警按钮所在的回路发生短路故障。
通过火灾报警控制器发送信号，可以对手动报警按钮进行远程测试，手动报警按钮反馈一个与控制器发送信号相对应的信号进行响应。火灾报警控制器能够识别该响应为测试信号，因此不会发出警报。
Discovery船用手动报警按钮有集成隔离器或不集成隔离器二种版本型号。每种版本都标配有可恢复的报警压片和安装底盒。如需玻璃式报警压片，可按客户要求另外提供。
为便于安装，供货时，Discovery船用手动报警按钮配有插入式接线端子和导通金属件。这样能在手动报警按钮安装前进行线路的通断测试。
为防止误操作及为手动报警按钮提供额外保护，该手动报警按钮可以安装一个铰链结构的透明保护盖，产品编号为26729152。请注意，一旦装上并锁紧保护盖，该手动报警按钮就不再符合EN54-11:2001标准。
| 报警按钮类型 | 可复位元件 |
| 工作原理 | 开关控制 |
| 报警指示灯 | 红色二极管(LED灯) |
| 故障指示灯 | 琥珀/黄色二极管(LED灯) |
| 电源线 | 总线，有极性 |
| 回路连接 | 接线盒，L1-ve/L2+ve |
| 工作电压 | 17-28VDC |
| 通信协议 | Apollo Discovery 5-9V峰间值 |
| 静态电流 | 100uA |
| 上电电流 | 1mA |
| 最长上电时间 | 1s |
| 报警电流 | 4mA，LED灯亮 |
| 正常状态的模拟量值 | 16 |
| 报警状态的模拟量值 | 64 |
| 环境温度 | -20℃~+60℃ |
| 相对湿度 | 0-95%(无冷凝、无结冰) |
| 防护等级 | IP24D IP67(防水型) |
| 尺寸 | 89mmx93mmx26.5mm(手动报警按钮) |
| 87mmx87mmx32mm(安装底盒) | |
| 重量 | 嵌入式安装款:110g |
| 表面安装款:160g | |
| 材质 | 外壳：红色(单色)聚碳酸酯/ABS |
