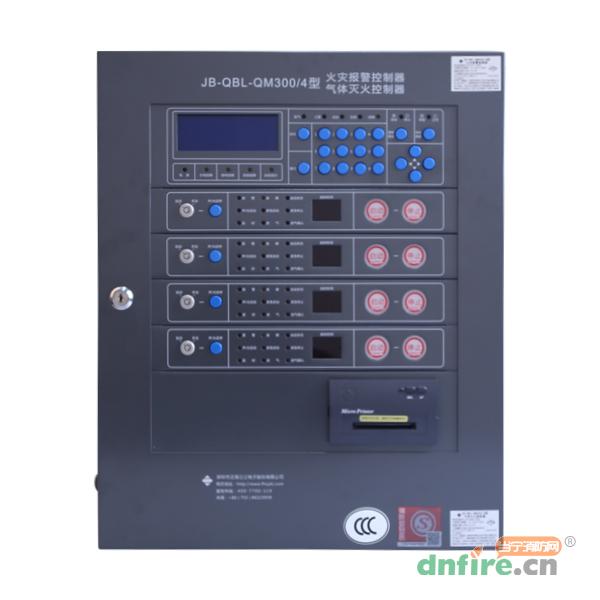

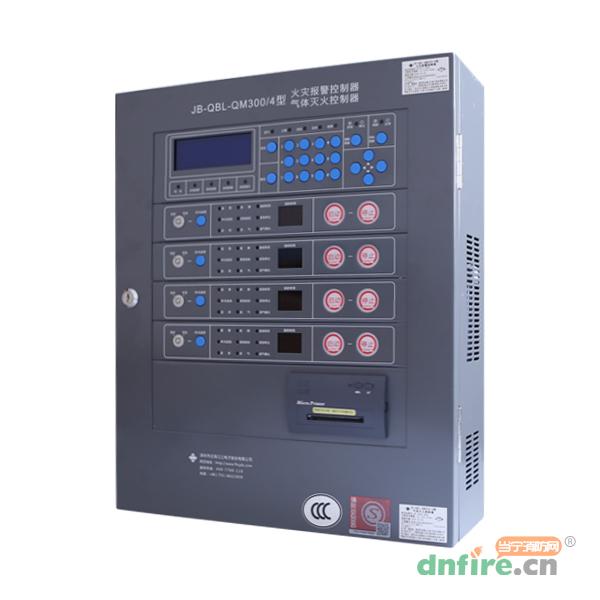

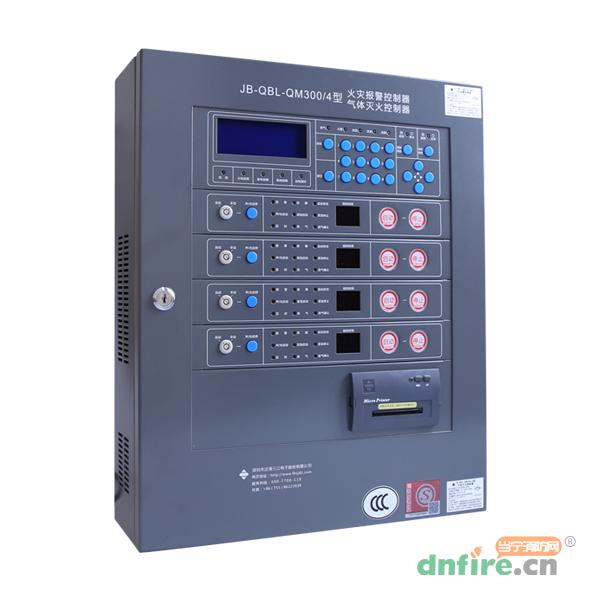

JB-QBL-QM300/4气体灭火控制器安装调试视频

一、JB-QBL-QM300/4气体灭火控制器概述

◎JB-QBL-QM300/4是新型数字量火灾报警控制器气体灭火控制器，具有324 个报警控制点，且探测器/模块全混编、无极性、两总线，同时具有4 个区域放气控制板。它和现场的手/自动转换盒、紧急启/停按钮、声光警报器、放气指示灯、失重显示盘、启动气瓶、灭火剂瓶组成完整的气体灭火控制系统。

◎JB-QBL-QM300/4气体灭火控制器适用于可能发生电气火灾、固体表面火灾、液体火灾、能切断气源的气体火灾等的场所。用于配接七氟丙烷灭火装置FM200，惰性气体灭火装置IG541，S型气溶胶灭火装置，高低压二氧化碳灭火装置等。

二、JB-QBL-QM300/4气体灭火控制器特点

◎智能探测器和模块内置微处理器，具有数字滤波和自动补偿功能，采集数据真实可靠；JB-QBL-QM300/4 火灾报警控制器气体灭火控制器采用模糊控制理论、现代火灾报警理论对数据进行处理，从根本上消除漏报，减少误报，提高了可靠性。

◎ 本控制器具有对探测器灵敏度进行设置的功能，可根据具体环境及重要性对探测器报警灵敏度进行调节。

◎探测总线与控制总线共用二总线，不分极性，探测器/模块全混编，智能探测器和智能模块可直接挂在上面，极大的简化了系统布线、工程安装和线路维护。

◎系统采用主备电（交流、直流）供电系统，掉电时主电、备电自动切换，保证系统连续运行。

◎采用192×64 点阵液晶显示，可同屏显示4 行12 列汉字信息。

◎JB-QBL-QM300/4 通过标准的RS-485 通讯接口连接楼层火灾显示盘显示火警。

◎JB-QBL-QM300/4 能连接专用微型打印机进行实时打印。

◎通过CAN 总线，本控制器可与9000 系统控制器进行联网，上传放气、火警、启动、反馈和故障信息，同时也可以接收9000 系统控制主机下发的复位和模块启停命令。

◎具有历史事件记录功能，可以记录999 条历史火警、999 条历史反馈、500 条历史故障、500 条历史放气和500 条历史动作，全面记录控制器运行中的各种事件，可随时查阅。

◎ JB-QBL-QM300/4 可使用U 盘进行历史数据的拷贝和设置信息的导入。

◎ 可以管理4 个灭火分区，每个分区独立通过多线方式连接现场紧急启/停按钮、气瓶启动线和压力开关监视线，每组连线具备断路监视功能，气瓶启动线最大输出电流3A。

◎每个灭火分区具有独立的声光启停键和手自动转换开关，各区可独立设置手动或自动工作方式。

◎每个分区可以独立设置自动放气条件和自动放气延时时间。

◎JB-QBL-QM300/4 具有单一放气、单一火警和单一故障输出无源干触点接口。

三、JB-QBL-QM300/4气体灭火控制器参数

四、JB-QBL-QM300/4气体灭火控制器面板

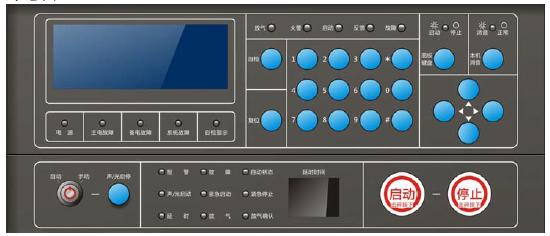

◎指示灯及面板

◎电源：指示控制器己接通电源。

◎放气：指示控制器已经有分区进行放气动作。

◎火警：指示控制器已接收到火灾报警信息。

◎故障：指示当前系统存在有故障。

◎启动：指示控制器已经有联动启动信息。

◎反馈：指示控制器已接收到反馈信息。

◎系统故障：当前系统失灵或死机时，该指示灯点亮。

◎自检指示：系统进入自检状态时，该指示灯点亮，自检状态下，系统不接收报警信息，自检结束后灯灭。

◎主电故障：当交流电无法供电或主电欠压时，该指示灯点亮，报出主电故障。

◎备电故障：当备用电池开路或备电欠压时，该指示灯点亮，报出备电故障。

◎面板键盘：当该指示灯点亮时，主机才接受面板上的按键操作。灭时，本机消音键、面板键盘键和数字键“0”（查询版本信息）可操作；当有放气、火警联动、火警、启动/反馈和故障信息时，方向键◀ ▶键可操作。

◎本机消音：指示灯点亮，表示控制器(蜂鸣器)被消音（停止）。
