利达消防 LD6808总线交流隔离器
¥350.0媒体价 登陆后可见 市场价 询底价
利达消防 产品487件 进入品牌专区 166人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、LD6808总线交流隔离器介绍:

    LD6808交流隔离器是起隔离交流电AC 220V或AC 380V作用的。当被控设备控制回路为交流方式时,需在控制输出与被控设备之间加装LD6808交流隔离器,防止交流强电进入控制系统。如果消防联动设备的控制柜中设计了接收消防控制信号的直流中间继电器。交流隔离器就可不用,建议设计消防设备控制柜(盘)时加装一个DC 24V直流中间继电器。

二、LD6808总线交流隔离器功能:

★ 不占地址号
★ 无极性,避免由安装和使用不当引起的系统损坏
★ 每个模块输出时提供一组常开、常闭无源接点,接点容量为DC 24V/5A(AC 220V/2A)

三、LD6808总线交流隔离器主要技术指标:

LD6808主要技术指标

四、LD6808总线交流隔离器结构与安装尺寸图:

LD6808结构与安装尺寸图

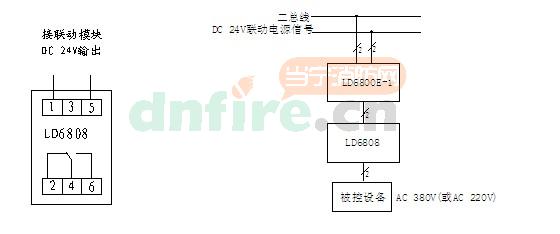

五、LD6808总线交流隔离器端子图与接线图示例:

端子图与接线图示例

六、LD6808总线交流隔离器安装步骤:

☆ LD6808外壳的底板上有两个孔,可用螺钉将底板固定在墙壁上。
☆ 将各导线穿入并与相应端子正确连接

七、LD6808总线交流隔离器布线要求:

☆ 导线:宜选用截面积≥1.5mm2的铜芯线

相关商品
全部评论
匿名用户2020-07-31
看图上这个是,,二总线 电源线进输入输出模块,从输入输出模块出来的就一根电源线进交流隔离器了?? 接设备也是一根电源线? 就是24V电源去控制开,,,总线不接设备吗?
回复:
一组线,没有一根线。作用其实和继电器类似,主要方式220V或更高的电压窜进弱电系统中。
2020-07-31
匿名用户2013-01-16
与输入输出模块配套使用,可以有效的防止强电串入,损坏现场输入输出模块。
回复:
是的,很专业!
2013-01-16
匿名用户2012-10-11
LD6808总线交流隔离器什么价位?
回复:
可以和我们的销售人员联系的哦,会物美价廉的,祝你购物愉快!
2012-10-11
匿名用户2012-09-13
6808总线交流隔离器这款隔离器有没有红色外壳的啊?蓝色不好看
蒲公英2012-03-21
找了好久终于在当宁找到LD6808总线交流隔离器啦,心情大悦啊!
