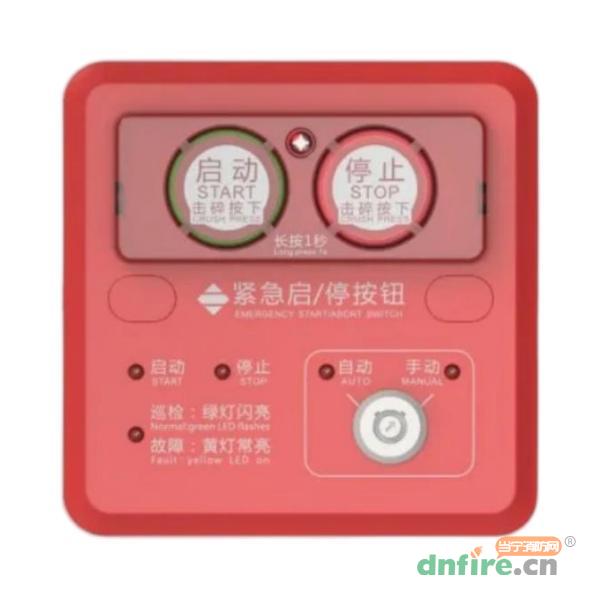

QM-MN-01型紧急启/停按钮主要是给气体灭火控制器提供紧急启动、停止的控制信号和手/自动控制信号。正常运行时，巡检指示灯（绿色）闪亮，启/停按钮有故障时，故障指示灯（黄色）常亮。当火灾发生，需要启动气体灭火系统时，直接击落按下按键盖上启动膜片，同时按下绿色启动按钮，可以提供启动控制信号，同时启动指示灯点亮；当确认火情已得到控制或火警为误报，且还处于延时阶段时，可立即击落按下按键盖上停止膜片，同时按下红色停止按钮，中断放气延时，同时停止指示灯点亮，启动指示灯熄灭。通过钥匙开关实现手/自动控制功能的切换。
◎同时具备紧急启动/停止和手/自动转换功能。
◎电子编码，可通过编码器现场改写。占用两个连续总线地址，第二个编码地址为第一个编码地址加1，第一个编码地址范围可在1～323之间任意设定。
| 型号 | QM-MN-01 |
| 名称 | 紧急启/停按钮 |
| 品牌 | 三江 |
| 工作电压 | 总线 24V（脉冲调制） |
| 监视电流 | ≤ 2.5mA |
| 动作电流 | ≤ 4mA |
| 启动方式 | 人工按下绿色启动按钮（长按1s） |
| 指示灯 |
红色启动指示灯：正常状态不亮，按下后闪亮，收到控制器确认命令后常亮； 红色停止指示灯：正常状态不亮，按下后闪亮，收到控制器确认命令后常亮； 巡检/故障指示灯：正常巡检时，绿色闪亮；按钮故障发生时，黄色常亮； 红色手动指示灯：钥匙开关箭头指向手动，红色指示灯常亮； 绿色自动指示灯：钥匙开关箭头指向自动，绿色指示灯常亮。 |
| 编码方式 | 电子编码，占用两个连续线地址 |
| 线制 | 二线制，无极性信号二总线（L1、L2） |
| 配接主机 | 气体灭火控制器 |
| 使用环境温度 | -10℃～+55℃（±3℃） |
| 相对湿度 | ≤95%（40℃±2℃无凝露） |
| 重量 | 约108g |

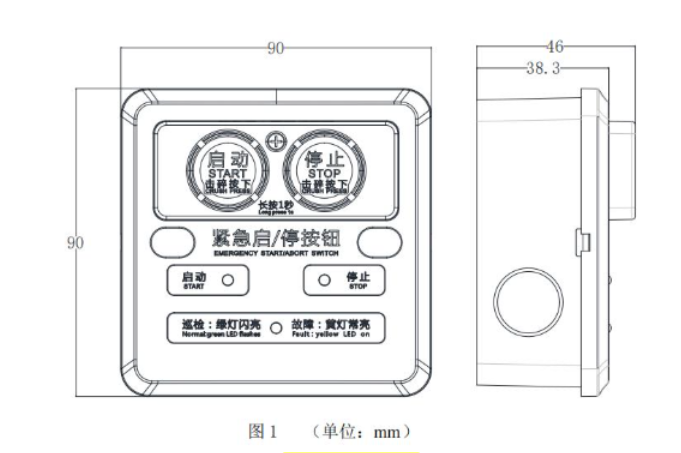

| 外形尺寸 | 90×90×46（mm） |

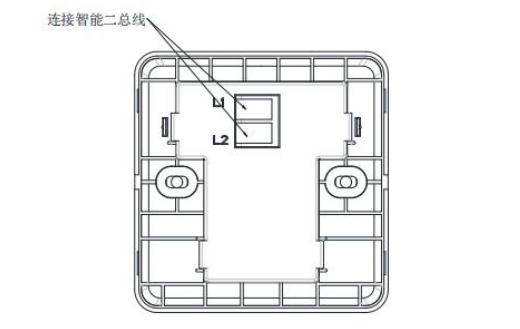

紧急启/停按钮采用二线制连接，按下图所示，将L1和L2端子与气体灭火控制器总线相连接（接线时不区分极性）。
启动：当火灾发生，人工确认需要启动气体灭火系统时，直接击落按下按键盖上的启动膜片，按下绿色启动按钮（约1s），此时红色启动指示灯开始闪烁，当收到气体灭火控制器火警确认命令，启动指示灯常亮。
停止：当确认火情已得到控制或火警为误报，且还处于延时阶段时，直接击落按下按键盖上的停止膜片，可立即按下红色停止按钮（约1s），此时红色停止指示灯开始闪烁，当收到气体灭火控制器正常确认命令，停止指示灯常亮，同时启动指示灯熄灭。
手动：钥匙开关箭头指向手动，并且手动红色指示灯常亮。
自动：钥匙开关箭头指向自动，并且自动绿色指示灯常亮。
