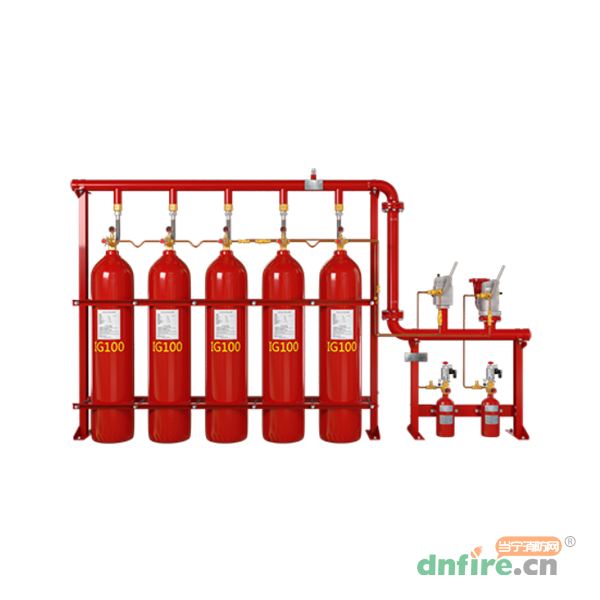

IG100气体灭火系统(20MPa)由瓶组架、灭火剂瓶组、高压软管、单向阀(灭火剂管路)、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、减压装置、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀(驱动气体管路)等组成。装置具有自动、手动和机械应急三种启动方式。
1.应用场所
主要适用于大型计算机房、通讯机房、控制室、贵重设备室、文物资料珍藏库、图书馆和档案库、数据存储间、发电机房、油浸变压器室、变电室、电路断路器、循环设备、液压设备、烘干设备、除尘设备、喷漆生产线等场所或设备的消防保护。
2.应用特点
1)IG-100惰性气体灭火剂完全由纯氮气(N2)组成;
2)是一种纯天然气体灭火剂;
3)灭火效率高;
4)安全环保。
1.灭火剂瓶组架 | 2.灭火剂瓶组 | 3.瓶组抱箍组件 | 4.先导阀 |
5.灭火剂瓶组压力表 | 6.高压软管 | 7.单向阀(灭火剂管路) | 8.集流管 |
9.驱动气体管路 | 10.安全泄放装置 | 11.减压装置 | 12.灭火剂输送管路 |
13.喷嘴 | 14.选择阀 | 15.信号反馈装置 | 16.单向阀(驱动气体管路) |
17.驱动气体瓶组架 | 18.电磁型驱动装置 | 19.低泄高封阀 | 20.驱动气体瓶组压力表 |
21.驱动气体瓶组 |
灭火剂贮存压力 | 20MPa(20℃) |
最大工作压力 | 23.2MPa(50℃) |
灭火剂充装密度 | 0.2311kg/L |
工作启动电源 | ≥DC24V,1.5A |
灭火技术方式 | 全淹没 |
灭火剂喷射时间 | ≤60S |
启动方式 | 自动、手动、机械应急操作 |
驱动气体 | 氮气 |
驱动气体充装压力 | 6 MPa(20℃) |
使用环境温度 | 0 ℃ ~ 50 ℃ |
气体灭火系统 | 产品型号 | 单元格尺寸(m) | 单元格配重(kg) | 产品最小高度(m) |
IG100气体灭火系统(20MPa) | QMD20/80-PAVLN | 0.4×0.4 | 160 | 2.4 |
