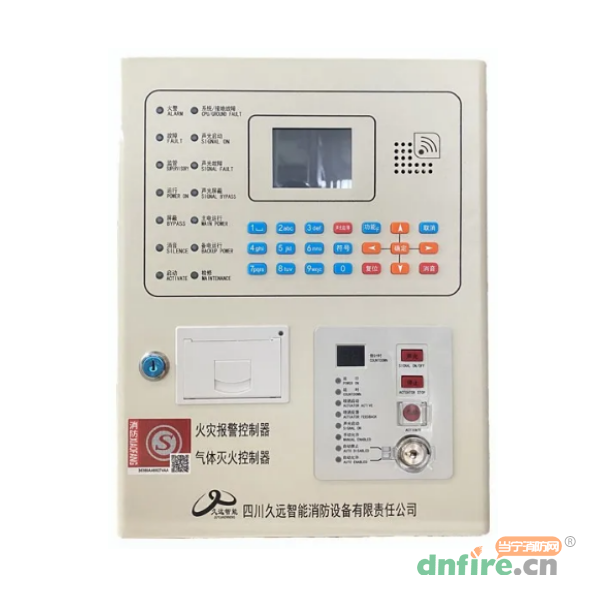

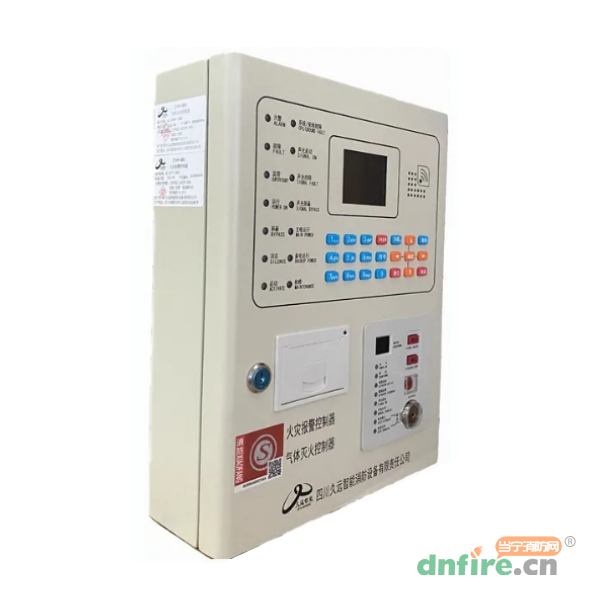

JF999-QMH1气体灭火控制器是久远智能推出的新一代集气体灭火功能和火灾报警功能于一体的智能化报警设备。由主控单元、电源等单元构成,采用中文液晶显示,可配接久远智能公司所有现场产品,应用于中小型场所,计算机室、图书馆等需要进行气体灭火控制的场所。
1.采用两总线无极性设计,使得系统布线极其简单,布线路径及方式任意,且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价;
2.两线制设计,可配接久远智能的两线声光和两线层显,同时兼容四线制设备,兼容性强;
3.WIFI调试分为“内网调试”和“远程调试”两种模式,“内网调试”可近距离通过PC端或手机端连接控制器热点,完成工程文件的下载、上传、升级程序,也可近距离通过PC端或手机端完成对控制器的查询、设置、安装等功能。“远程调试”是将控制器通过无线网络连接云端,实现远程调试功能。
4.具有联动编程功能,可满足工程现场的各种联动逻辑需求。
5.具有很强的配套能力。可以配接CRT消防控制室图形显示装置、火灾显示盘等多种设备。
6.外形简洁美观,自带WIFI功能,科技感十足。尺寸更加小巧,方便调试、安装。
型号 | JF999-QMH1 |
名称 | 火灾报警控制器/气体灭火控制器 |
品牌 | 久远 |
系统容量 | 系统采用单一回路,最大容量80个总线编址点 |
显示方式 | 选用3.8寸液晶屏,800×480分辨率,中、英文界面切换 |
历史记录 | 分类存储,最多可存储9999条报警信息 |
探测器供电 | 24V脉冲方式 |
传输距离 | 1500米 |
喷洒最大电流 | 3A |
供电 | 主电AC220V(+10%,-15%),50Hz~60Hz |
备电 | DC24V 2.8Ah |
环境温度 | -10℃~+50℃ |
相对湿度 | 93±3%(40±2℃) |
开孔尺寸 | 固定孔孔间距为:280mm×398mm |
外形尺寸 | 275 mm×95 mm×350mm(L×W×H) |
安装方式 | 壁挂式 |
执行标准 | GB 4717-2005,GB 16806-2006 |

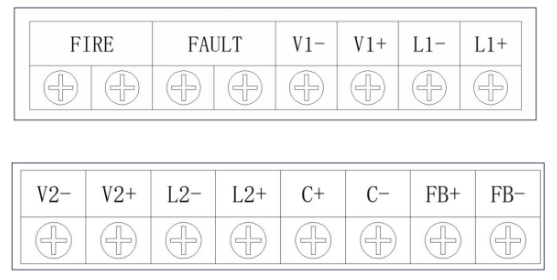

27V,GND:联动电源输出,给现场设备供电,正负极性,不能接反。
L+,L-:回路容量80点,回路输出端子,无极性,连接编址型现场设备
C+,C-:喷洒启动;连接电磁阀式气体灭火设备见下图1,需在终端配接连接电爆管式(气溶胶)气体灭火装置间下图2,需在终端配接JF-M35气溶胶灭火装置控制盒。
FB+,FB-:喷洒反馈,需配接10K,1/4W终端电阻。
FIRE:火灾报警时输出无源闭合信号。
FAULT:故障报警时输出无源闭合信号。

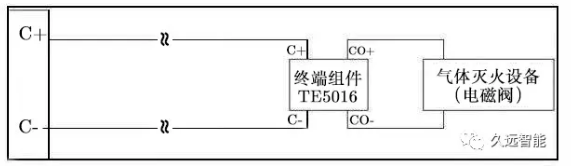

◎喷洒线启动输出接线示意图(链接电磁阀式气灭设备)
注:所配接电磁阀负载直流阻抗需≥12欧姆;导线直流阻抗需≤2欧姆,需配接终端组件。

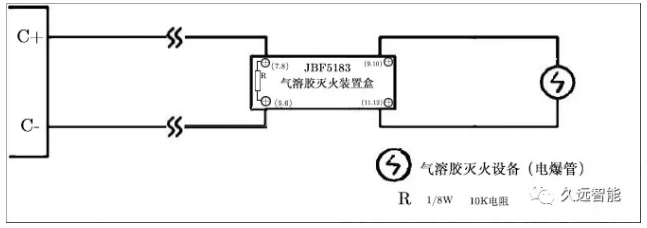

◎喷洒启动输出接线示意图(连接电爆管式气灭设备)
注:连接电爆管式(气溶胶)气体灭火设备,需配接JF-M35电容胶灭火装置控制盒。
