一、问题描述及原因分析

1．问题描述

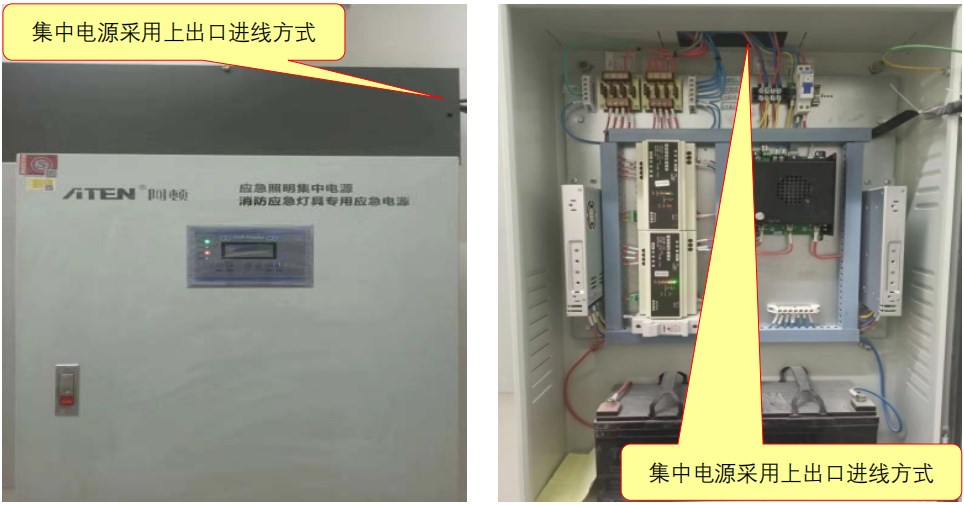

应急照明控制器、集中电源、应急照明配电箱在电气竖井内安装时，采用上出口进线方式。【图示1】

图示1

2．原因分析

通常情况，管线一般从吊顶内或沿顶板敷设，上出口进线方式相对于下出口可以减少工作量、节省材料，施工人员如果对规范不熟悉，会习惯性采用上出口进线方式。

二、规范依据及正确做法

1．规范要求

☆《消防应急照明和疏散指示系统技术标准》(GB 51309-2018)第4.4.1条第4款。【图示2】

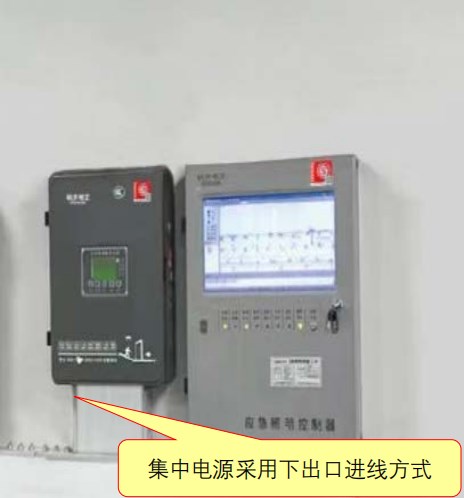

2．正确做法

图示2

三、应对措施及防治指南

1．施工单位应加强相关规范的学习，认真做好施工前的技术交底工作，明确安装工艺要点；

2．供货单位在产品采购时，应明确注明产品需采用下出口进线，严禁在上方开孔；

3．火灾发生时，水灭火系统动作释放的水介质极易流进电气竖井中，为了防止水介质顺着管线流进设备中，对设备造成损坏，应急照明控制器、集中电源、应急照明配电箱在电气竖井内安装时应采用下出口进线方式。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《消防应急照明和疏散指示系统技术标准》(GB 51309-2018)

第4.4.1条 应急照明控制器、集中电源、应急照明配电箱的安装应符合下列规定：

第4款 设备在电气竖井内安装时，应采用下出口进线方式；
