一、问题描述及原因分析

1.问题描述

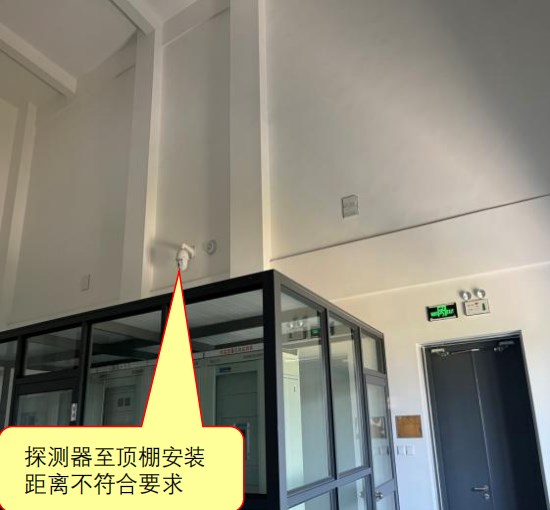

探测器的光束轴线至顶棚的垂直距离不符合规范要求。【图示1】

图示1

2.原因分析

设计图纸未准确标注探测器安装高度；施工人员为了施工方便，没有按图纸要求的高度安装。因此，无法保证探测器能及时有效探测到火情，降低了系统的可靠性。

二、规范要求及正确做法

1.规范要求

☆《火灾自动报警系统设计规范》(GB 50116-2013)第6.2.15条第1、2款、第12.4.3条第2、3、4款。【图示2】

2.正确做法

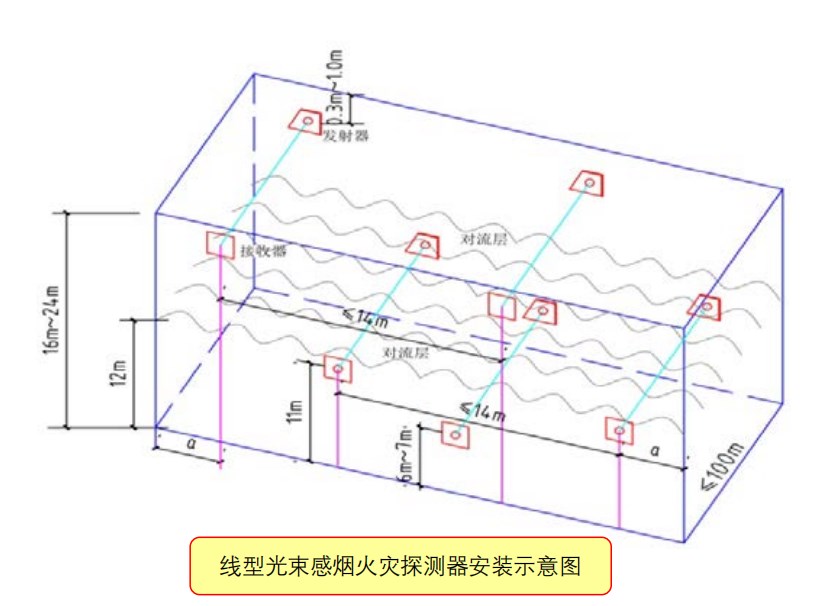

图示2

三、应对措施及防治指南

1．当顶棚高度不大于5m时，探测器的红外光束轴线至顶棚的垂直距离为0.3m；当顶棚高度为10m～20m时，光束轴线至顶棚的垂直距离口为1.0m；

2．相邻两组线型光束感烟火灾探测器的水平距离不应大于14m。探测器至侧墙水平距离不应大于7m且不应小于0.5m。探测器的发射器和接收器之间的距离不宜超过100m；

3．采用分层组网的探测方式，除按原规范规定设置在建筑顶部外，在建筑高度不超过16m时，在6m～7m处增设探测器；在建筑高度超过16m但不超过26m时，在6m～7m和11m～12m处各增设一层探测器。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB 50116-2013)

第6.2.15条 线型光束感烟火灾探测器的设置应符合下列规定：

第1款 探测器的光束轴线至顶棚的垂直距离宜为 0.3m～1.0m ，距地高度不宜超过 20m 。

第2款 相邻两组探测器的水平距离不应大于 14m ，探测器至侧墙水平距离不应大于 7m ，且不应小于 0.5m ，探测器的发射器和接收器之间的距离不宜超过 100m 。

第12.4.3条 线型光束感烟火灾探测器的设置应符合下列要求：

第2款 探测器宜采用分层组网的探测方式。

第3款 建筑高度不超过16m时，宜在6m～7m增设一层探测器。

第4款 建筑高度超过16m但不超过26m时，宜在6m～7m和11m～12m处各增设一层探测器。
