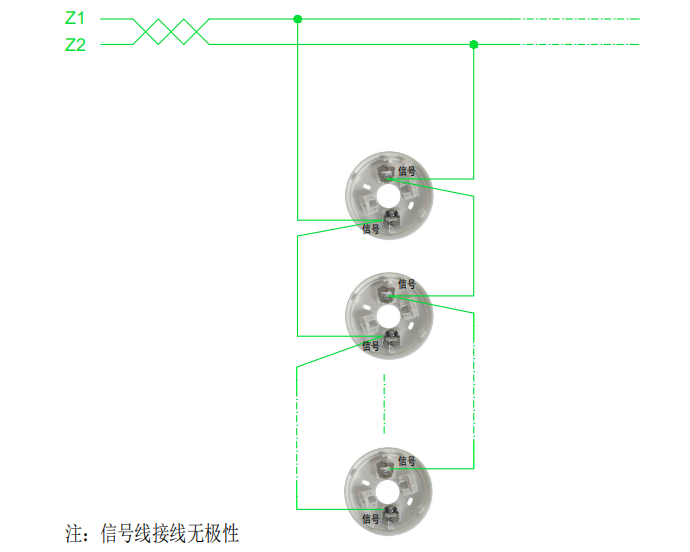

JY-G-YKS5100点型光电感烟火灾探测接线图

JW-ZO-YKS5110点型感温火灾探测器接线图

JB-YKS5312火灾声光警报器接线图

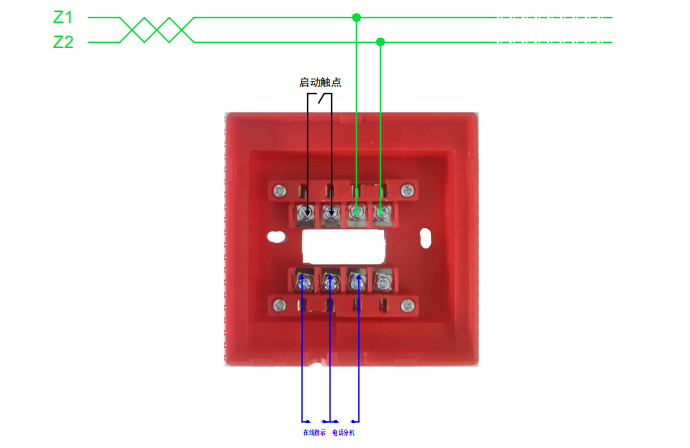

J-SAP-YKS5120 手动火灾报警按钮接线图

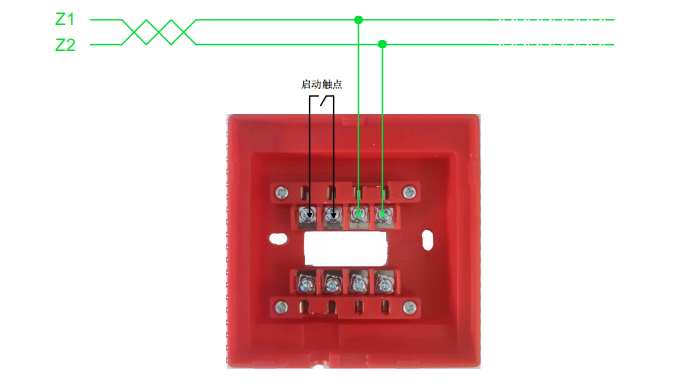

XA-YKS5130消火栓按钮接线图

JX-YKS5310火灾 显示盘接线图

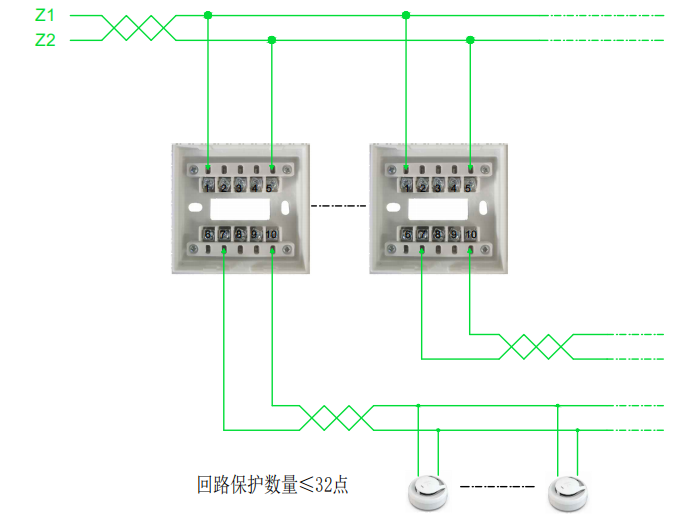

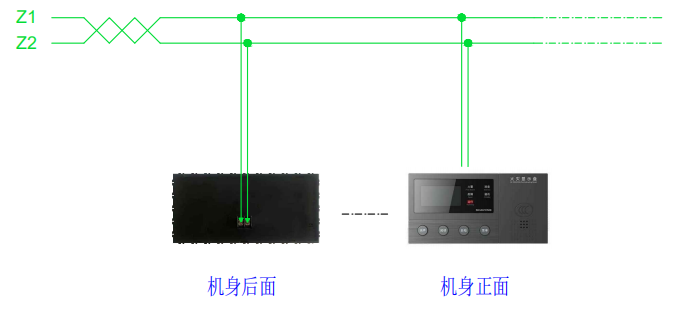

JGD-YKS5170总线隔离模块接线图

JGD-YKS5172双向隔离模块接线图

JGM-YKS5240扬声器监视模块接线图

　　注：接线端子6，7正常背景音源，

　　接线端子9，10接入功率放大器定压120V接线处。

JSM-YKS5200输入模块接线图

JKM-YKS5210输入/输出模块

　　脉冲启动方式接线图

　　端子说明：1、2：信号总线（无极性）

　　4、5：反馈触点（无源开关信号）

　　9：输出负（DC24V/1.5A/25ms）

　　10：输出正（DC24V/1.5A/25ms）

　　持续电平启动方式接线图



　　端子说明：1、2：信号总线（无极性）

　　4、5：反馈触点

　　9：输出负，

　　10：输出正（点动常动可设置，每个回路取电不能超过100mA）

　　无源直流触点启动方式接线图

　　端子说明：1、2：信号总线（无极性）

　　4、5：反馈触点

　　7、8：无源直流触点（DC24V/1.5A）

　　9、10端需接10K监控电阻

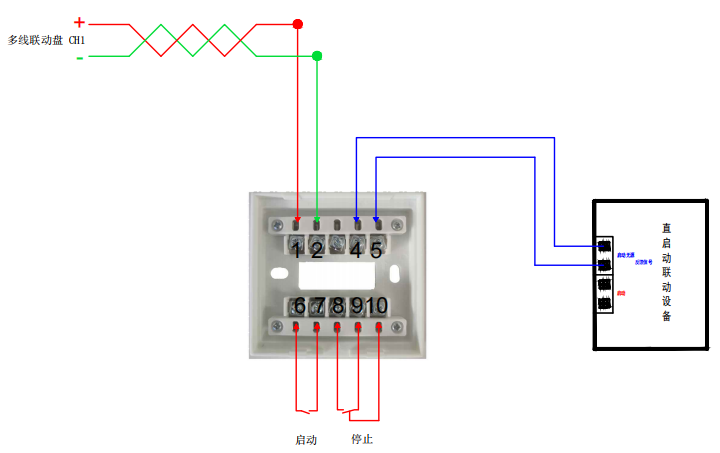

XD-YKS5220多线模块（无源触点启动方式）接线图

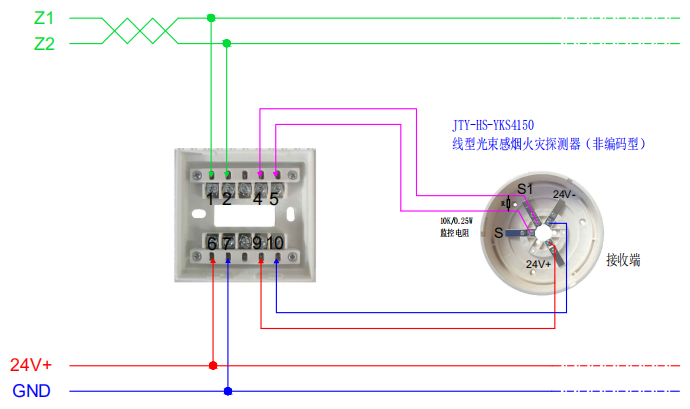

JHM-YKS5202红外接口模块接线图

　　注：本模块接口只适合与报警后输出无源闭合触点的红外光束探测器。

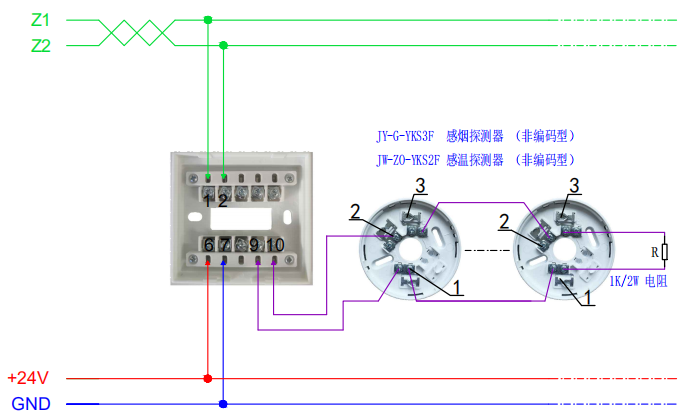

JM-YKS5201中继模块接线图

　　注：中继模块接线端子9，10连接非编码探测器，末端需接1K/2W电阻

　　图中中继模块所带回路探测器数量小于15只。
