消防应急照明与疏散指示系统（集中控制型）的应急照明联动、指示灯的方向点亮都需要火灾自动报警系统提供信号，那么两个系统之间的交流者就是应急照明控制器与火灾报警控制器（俗称消防主机）。

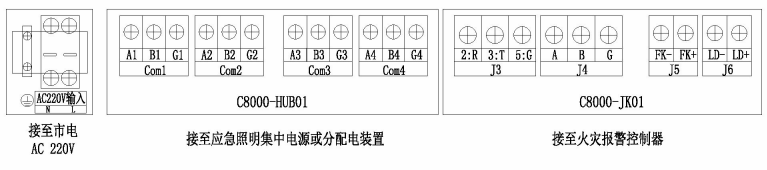

J-C-11S80G应急照明控制器的接线端子如下图，C8000-JK01端子接口板就是与消防主机连接的。

C8000-JK01端子接口板功能介绍：

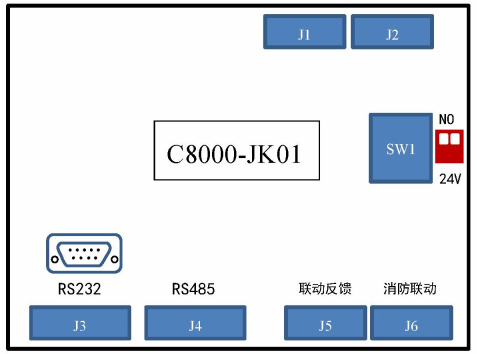

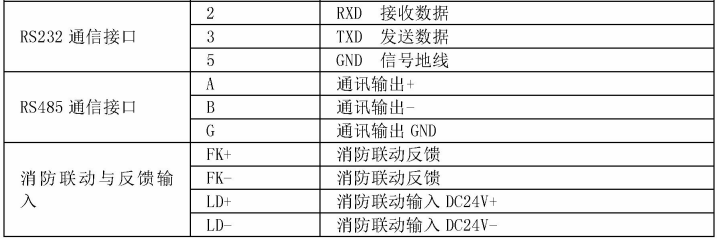

　　J3为RS232联动通信接口，J4为RS485联动通信接口，J5、J6消防联动与反馈输入接口。

协议联动接线说明：

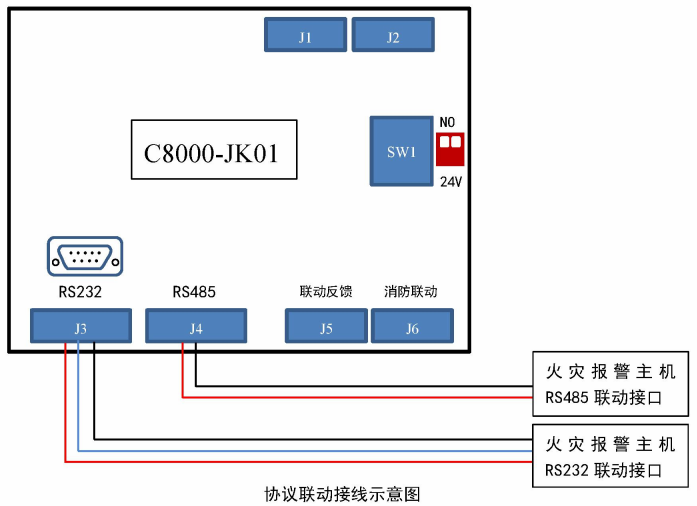

　　通讯线缆将消防主机与应急照明控制器的火灾报警联动接口进行连接，运行系统软件，选择对应的火灾报警协议，重启软件，在串口数据界面观察火灾报警信息，测试通讯接口是否正常工作；

　　运行模式钥匙旋转至自动，随机测试火灾探测器（感烟探测器、感温探测器、手动报警按钮），观察系统对火灾报警信息的获取情况及联动动作的正确性，观看智能疏散系统是否进入应急状态。

　　注：RS232与RS485两种联动接口，不能同时使用，仅支持二选一。

信号联动接线说明：

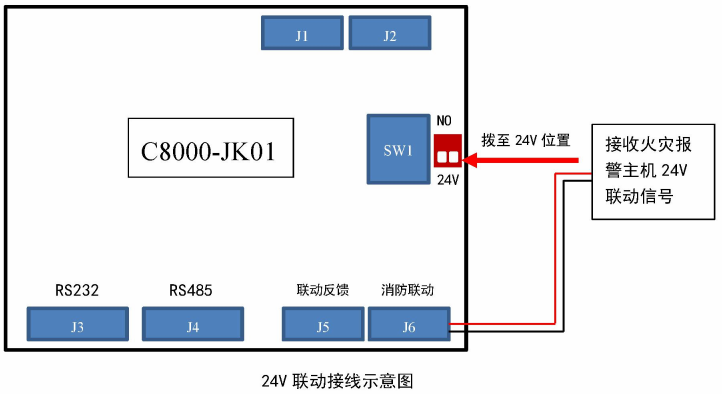

　　J6接线端子可实现与报警主机进行信号联动，信号联动支持24V和无缘干接点。

　　C8000-JK01右侧SW1拨码开关，拨至NO为无源联动；拨至24V为有源联动，按需拨码。
