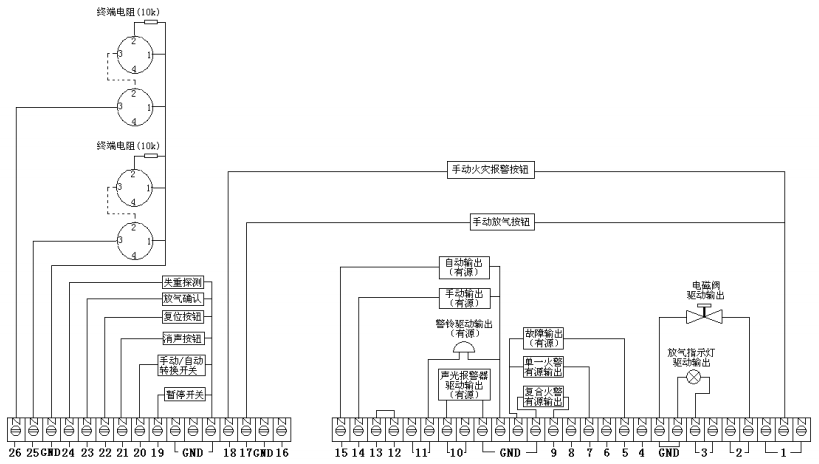

气体灭火控制器安装接线图（有源输出）：

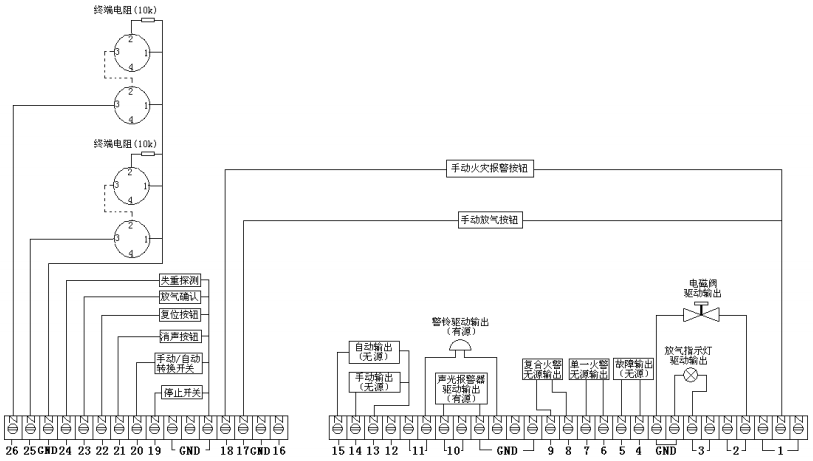

气体灭火控制器安装接线图（部分无源输出）：

气体灭火控制器端子位置图：

　　X1(4位)：电源输入端子

　　J3：键盘显示连接端子

　　J5：电源故障输入端子

　　J7：输入端子

　　J1：输出端子

　　JP12-JP21：输入回路内置终端电阻选择跳线

　　JP1-JP7：输出回路内置终端电阻选择跳线

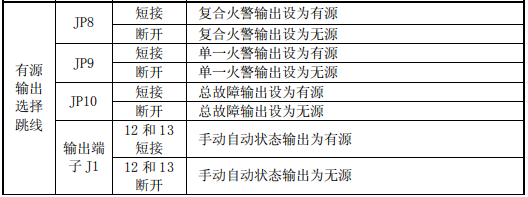

　　JP8：复合火警有源/无源选择跳线

　　JP9：单一火警有源/无源选择跳线

　　JP10：故障输出有源/无源选择跳线

主控板上输入端子的用途

　　16：+24VK

　　17：手动放气按钮输入

　　18：手动火灾报警按钮输入

　　19：暂停开关输入

　　20：手动/自动转换开关输入

　　21：消声按钮输入

　　22：复位按钮输入

　　23：放气确认压力反馈输入端子

　　24：失重报警输入端子

　　25：第二探测报警回路输入端子

　　26：第一探测报警回路输入端子
