　　电气火灾监控系统剩余电流互感器安装过程中要将同一回路的相线和中性线(N)同时同向穿过剩余电流互感器，将互感器开口部位进行紧固，安装以最常用的圆型剩余电流互感器和开口型剩余电流互感器为例。

　　1)圆型剩余电流互感器安装步骤

　　第一步：取出剩余电流互感器，将剩余电流互感器螺丝拧开；

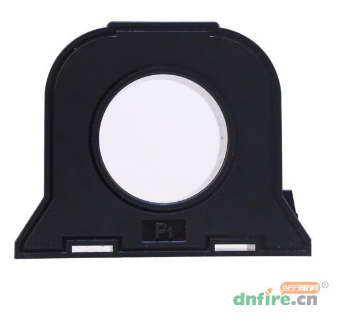

圆形剩余电流互感器实物图

　　第二步：将被测回路三根相线和零线同时同方向穿过剩余电流互感器(一定是四根线，且同方向穿过，否则测出结果就不是剩余电流了)；

　　第三步：闭合剩余电流互感器并拧紧螺丝，必须将两颗螺丝全部拧紧；

　　第四步：固定剩余电流互感器。

　　圆型剩余电流互感器安装图如下：

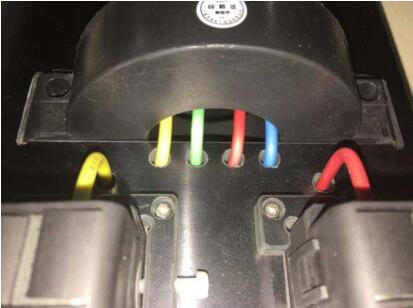

圆型剩余电流互感器安装图

　　注意：1、剩余电流互感器的两颗闭合螺丝一定要拧紧，严禁只拧一颗螺丝；

　　2、将同一回路三根相线和零线同时同方向穿过剩余电流互感器，PE线严禁穿入，穿过剩余电流互感器的中性线(N)严禁作为保护地线(PE)使用；

　　3、剩余电流互感器开口磁芯必须保持洁净，安装后开口必须完全闭合；

　　4、TN-C、IT系统不能安装剩余电流互感器;剩余电流互感器二次侧严禁开路。

　　2)开口型剩余电流互感器安装步骤

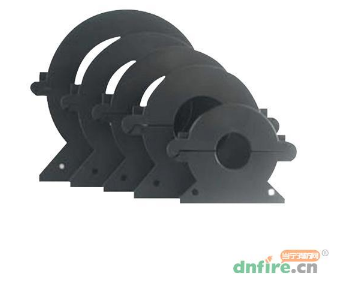

开口型剩余电流互感器

　　第一步：将被测回路相线和零线同时同方向穿过剩余电流互感器；

　　第二步：闭合剩余电流互感器，直到听见卡扣卡住声音为止。

　　注意：1、将同一回路三根相线和零线同时同方向穿过剩余电流互感器，PE线严禁穿入，穿过剩余电流互感器的中性线(N)严禁作为保护地线(PE)使用；

　　2、剩余电流互感器开口磁芯必须保持洁净，安装后开口必须完全闭合；

　　3、TN-C、IT系统不能安装剩余电流互感器；剩余电流互感器二次侧严禁开路。

　　4、安装电流互感器

　　第一步：取出电流互感器并打开互感器卡扣；

　　第二步：将电流互感器安装在被测回路相线上，电流互感器端子按照(A相)、(B相)、(C相)的顺序分别对应接到在线监测装置端子上，不得接错。

　　第三步：必须要区分电流互感器的安装方向，互感器底部箭头要和线缆走向保持一致，如果安装在断路器进线处，互感器底部箭头应该与线缆进线方向一致;如果安装在断路器出线处，互感器底部箭头应该与线缆出线方向一致。

　　第四步：闭合电流互感器，将卡扣锁牢并用扎带固定，请确保卡扣卡牢。

　　电流互感器安装图如下：

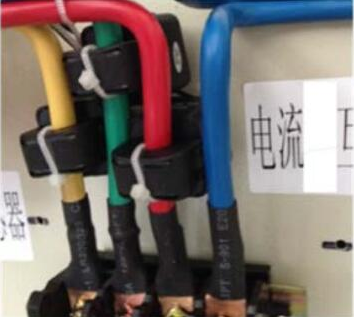

电流互感器安装示意图

　　注意：1、电流互感器开口磁芯必须保持洁净，磁芯面必须完全闭合，卡扣必须卡牢；

　　2、电流互感器二次侧严禁开路；

　　3、电流互感器安装有方向性。
