　　一、GST-JA2200家用火灾报警控制器安装

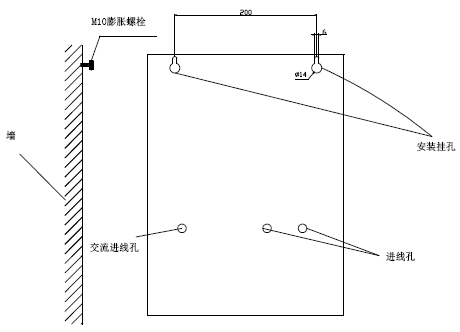

　　1、GST-DY-JA2200家用火灾报警控制器专用电源箱采用壁挂式安装如下图所示

　　（1）需安装电源箱的墙壁相应位置处打两个φ14的孔，要求两孔中心距离为200mm。

　　（2）将M10的膨胀螺栓从电源箱的安装挂孔穿出，将电源箱固定在墙上的孔内。

　　（3）连线：将由墙内接线盒里引出的导线分别按照家用电源箱端子说明连接。

　　2、GST-JA2200家用火灾报警控制器采用壁挂式安装

　　（1）安装前准备：断电情况下打开后壳，将手机卡（移动或联通）正确安装至家用主机主板卡槽后将后壳安装好。

　　（2）检查外壳各部分应完好无损，标识齐全。

　　（3）用两个螺钉将家用主机安装板固定在墙上的预埋盒上（注意家用主机安装板方向如下图所示）。

　　（4）从安装板的进线孔中穿入电缆接在相应端子上，然后将家用主机与安装板向下卡接。

　　（5）拆卸时，向上托动家用主机，即可将其从安装板上卸下。

　　注意：安装应满足相应安装规范的要求，并保证家用主机及电源箱外壳完好无损，遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。

　　二、GST-JA2200家用火灾报警控制器外接端子说明

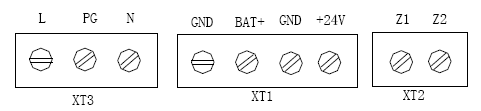

　　1、GST-DY-JA2200家用电源箱接线端子示意图下所示：

　　接线端子说明：

　　L、PG、N：AC220V电源端子。

　　GND、BAT+：备电输入端子。

　　GND、+24V：DC24V输出端子。

　　Z1、Z2：无极性总线输出端子。

　　布线要求：

　　GND、+24V：采用阻燃BV线，截面积≥4.0mm²（竖井内干线）或截面积≥1.5mm²（平面支线）。

　　Z1、Z2：采用阻燃RVS双绞线，截面积≥1.0mm²。

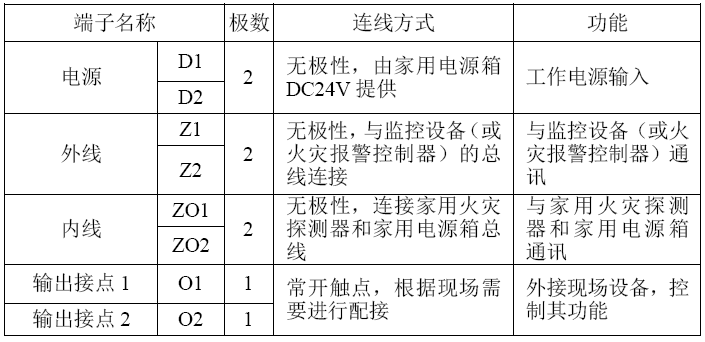

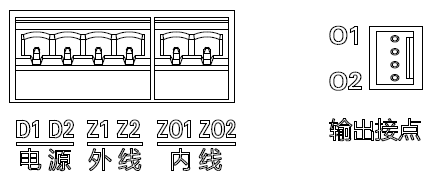

　　2、GST-JA2200家用主机接线端子示意图下所示，具体接线说明如下表：

　　DC24V电源：采用阻燃BV线，截面积不小于1.5mm²；

　　监控设备总线：采用阻燃RVS双绞线，截面积不小于1.0mm²；

　　家用火灾探测器总线：采用阻燃RVS双绞线，截面积不小于1.0mm²；

　　2个输出接点：常开，触点容量为2A/30VDC，据需要进行配接。
