JQB-HX2132B编码型可燃气体探测器接线示意图
JQB-HX2132B编码型可燃气体探测器为地址编码型，可以直接接入报警回路使用，需使用专用编码器进行编址。

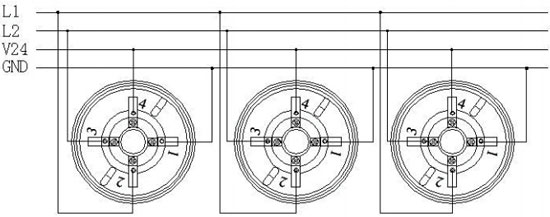

JQB-HX2132B可燃气体探测器安装接线示意图：
JQB-HX2132B可燃气体探测器安装接线示意图
1、JQB-HX2132B为四线连接，其中两根接总线，两根接电源；
2、端子4接24V电源+，端子1接24V电源—，端子2和端子3接回路总线，无极性。
