一、JBF5016气体灭火控制器功能特点

　　JBF5016气体灭火控制器为壁挂式安装，分别可完成多区的气体灭火联动控制。

　　可连接紧急启停按钮、手自动转换盒、气体释放警报器、声光警报器、输入/输出模块等设备。

　　气体灭火控制的延时启动时间、启动输出时间均可调。

　　液晶显示屏，中、英文界面切换，可显示32字符16个汉字的地址中文注释。

　　具备在线和离线联动编程功能，同时支持U盘数据下载，调试方便。

　　无需增加联网硬件可直接与北大青鸟JBF-11SF、51系列控制器进行联网。

　　控制器具备检修开关，可靠的保障了系统维护时的安全性。

　　超强的系统配套功能,具备多组无源信号输入端，方便配接不同火灾报警联动控制器。

二、JBF5016气体灭火控制器技术参数

型号	JBF5016
名称	气体灭火控制器
品牌	青鸟消防
供电主电	AC220V +10% -15% 50Hz
备电	DC.12V/4.5Ah×2
系统容量	2区-4区
回路容量	每回路80点（紧急启停按钮、手自动转换盒、声光警报器、输入输出模块）
输出电流	喷洒输出最大电流2A
工作温度	-10~+50℃
贮存温度	-20~+50℃
相对湿度	≤95%(40±2℃)
重量	13kg
外型尺寸	410mm宽×540mm高×130mm厚

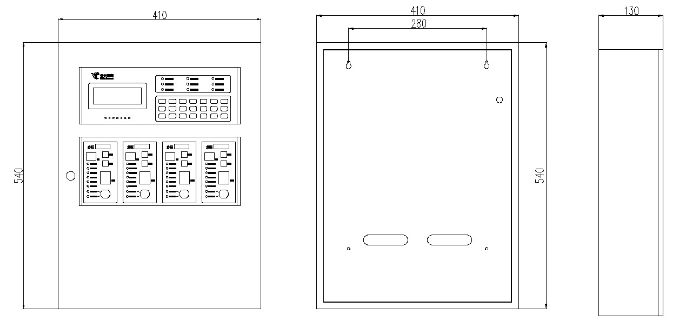

三、JBF5016气体灭火控制器外形结构及安装

　　JBF5016气体灭火控制器为壁挂式结构设计，可直接明装在墙壁上。

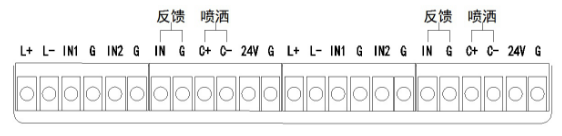

四、JBF5016气体灭火控制器端子接线示意图

　　L+、L-：无极性回路总线，接声光警报器、输入/输出模块、紧急启停按钮、手自动转换盒；

　　IN1、G：输入端子1，外接无源输入信号，用于报火警，需配接10K，1/4W终端电阻；

　　IN2、G：输入端子2，外接无源输入信号，用于报火警，需配接10K，1/4W终端电阻；

　　IN、G：喷洒反馈，接收钢瓶压力开关无源闭合信号，需配接10K，1/4W终端电阻；

　　C+、C-:喷洒启动，控制电磁阀式气体灭火装置见下图，需在终端配接终端组件；控制气溶胶气体灭火装置见下图，需在终端配接JBF5183气溶胶控制接线盒；

　　24V、G：24V输出，最大输出电流4A，现场联动设备供电使用。

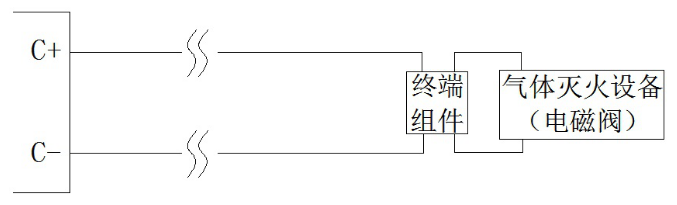

五、JBF5016气体灭火控制器喷洒启动输出接线示意图（控制七氟丙烷等电磁阀式气灭装置）

　　安装注意事项：

　　每路气灭控制输出需在气体灭火装置端配接终端组件。（输入：C+红线连接主机喷洒输出C+端子、C-黑线连接主机喷洒输出C-端子；输出端无正负）

　　JBF5014气体灭火控制器每路气灭控制输出最大电流2A，当受控设备功耗较大时需增加现场联动电源和DC.24V中间继电器。

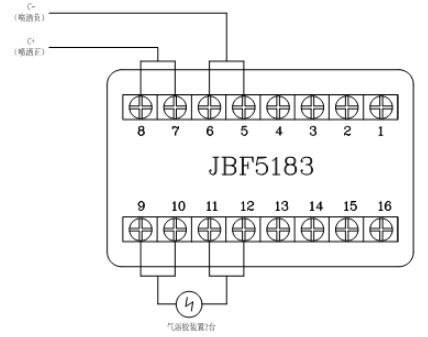

六、JBF5016气体灭火控制器控制气溶胶气灭装置接线

　　安装注意事项：

　　控制气溶胶气体灭火装置时，需配接JBF5183气溶胶控制接线盒，每只JBF5183最多可连接2台气溶胶灭火装置。

　　输入：端子（5、6）接C-；端子（7、8）接C+；输出：端子（9、10）、端子（11、12）连接气溶胶灭火装置。

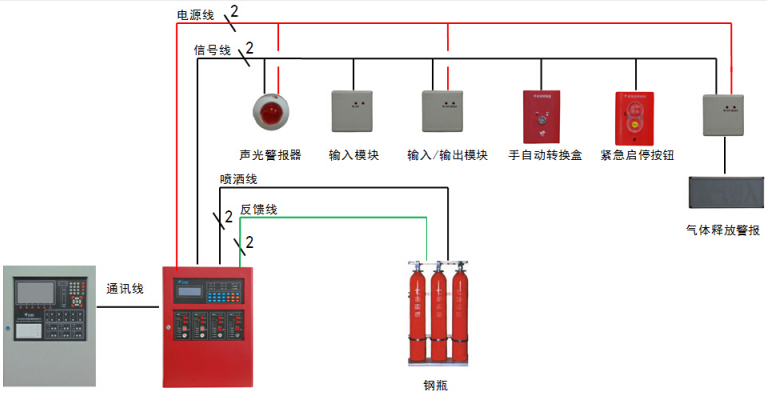

七、JBF5016气体灭火控制器控制系统图

JBF5016气体灭火控制器密码：一级初始密码为“111”；二级初始密码为“111111”
