一、JB-TB-JBF-11SF火灾报警控制器技术指标

供电主电	AC220V +10% -15% 50Hz
巡检周期	≤3 秒
备 电	DC.24V 7Ah×2
工作温度	-10~+50℃
贮存温度	-20~+50℃
相对湿度	≤95%(40±2℃)
火警继电器	1 个（无源输出），触点容量DC30V/2A
故障继电器	1 个（无源输出），触点容量DC30V/2A
通讯/数据接口	1×RS232、1×RJ45、1×USB
执行标准	GB4717-2005《火灾报警控制器》 GB16806-2006《消防联动控制系统》
监视状态整机功耗	≤150W

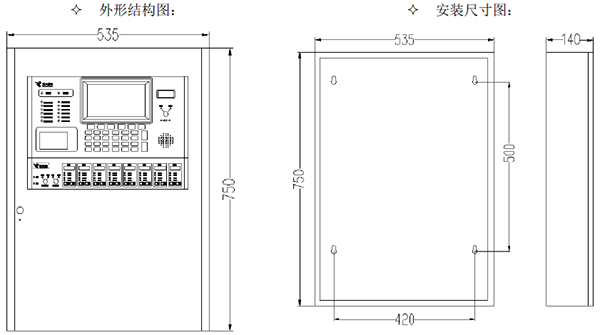

外型尺寸	750mm 长×535mm 宽×140mm 厚

二、JB-TB-JBF-11SF火灾报警控制器结构特征、安装与布线

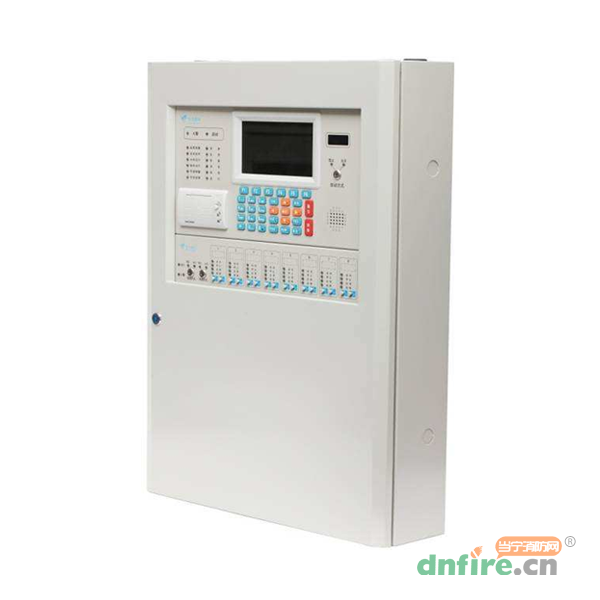

　　1、控制器为壁挂式结构设计，可直接明装在墙壁上。

　　2、壁挂式控制器内含有一块显示操作单元JBF-11SF-AC800-DY、一块回路组件JBF-11SF-LA4F-ZJ（1～4回路）、一块8路专线控制单元JBF-11SF-CD8F-DY、一块打印单元和一套系统电源组成。

　　3、主机自带DC.24V电源及备用电池，系统用电2A，对外输出DC.24V/3A，如联动设备较多需额外增加现场电源。

　　说明：

　　1.F.G、N、L：交流220V接线端子及机壳保护地接线端子。

　　2.V1+、V1-:对外输出24V端子，DC.24V/3A。

　　3.V2+、V2-:内部各单元板卡供电。

　　4.BAT+、BAT-：备用电池接线端子。

　　说明：

　　1、1SL-/1SL+～8SL-/8SL+：

　　JBF-11SF-H系列控制器专线控制盘对外输出端子，连接1-8路JBF-155F多线切换接口盒，用于实现消火栓泵、喷淋泵、排烟风机等专线联动设备的启停控制。

　　2、回路总线输出端子：

　　回路组件对外输出端子“L1+/L1-～L4+/L4-”分别对应控制器1-4回路总线输出。

　　3、火警/故障继电器输出端子：

　　显示单元对外输出端子“FAULT/FIRE”分别对应控制器故障继电器及火警继电器输出，输出形式：无源/DC30V/2A。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-TB-JBF-11SF
[名称]	火灾报警控制器
[品牌]	北大青鸟
[安装方式]	壁挂式
[系统型式]	联动型
[环境温度]	-20~+50℃
[环境湿度]	≤95%，不结露
[尺寸]	750mm 长×535mm 宽×140mm 厚
