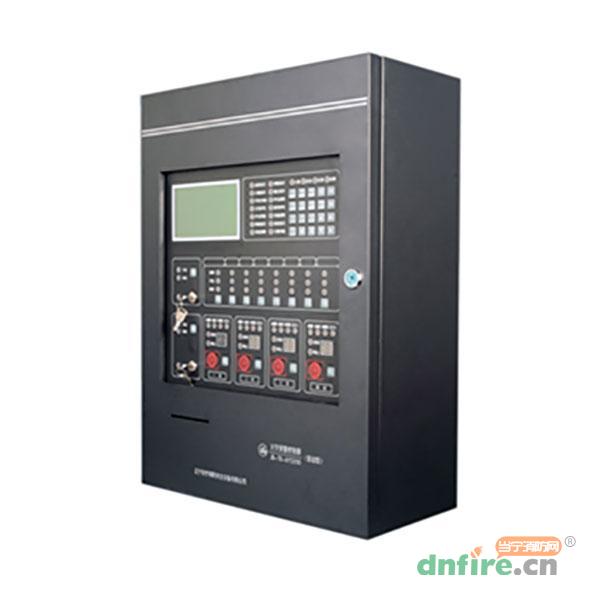

一、JB-TB-AY3200火灾报警控制器（联动型）功能和用途
·为集中、区域兼容型火灾报警控制器。
·壁挂式，外壳材质为金属。
·具有火灾报警延时功能。
·具有接到不同部位两只火灾探测器的火灾报警信号，才能确定发出火灾报警信号的功能。
·具有火灾报警历史事件和信息记录的功能，可记录5000条火警、监管、故障、屏蔽、预警等信息内容。
·具有8组多线控制输出。
·具有控制输出延时功能。
·具有传输火灾报警信息功能。
·具有屏蔽功能。
·具有监管功能。
·通过编程实现联动设备控制功能。
·采用CAN总线通讯方式，使报警时间不超过3秒。
·最多扩充至4个回路，每个回路255点，单机最大容量为1020点。
·采用240×128点阵大屏幕液晶显示器显示信息。
·根据需要可配接微型热敏打印机或针式打印机。
·可通过U盘通讯卡实现U盘信息向控制器的传输，通过该功能可更加方便的实现系统初始化和联动关系编程。
·采用CAN总线通讯方式，实现联网功能，一台集中机最多可带8台区域机，也可作为区域机与JB-TG-AY5000型火灾报警控制器（联动型）组成区域联网系统。
·可根据用户需要装配成柜式结构，可配接消防广播系统、消防电话系统。
·可与CRT彩色图形监视系统连接，实现对现场设备的实时图形显示功能。
·可配接的产品有：JTY-GD-AY3880点型光电感烟火灾探测器、JTW-CD-AY3900点型感温火灾探测器（P）、J-SAP-M-AY3718手动火灾报警按钮、AY3719消火栓按钮、AY5400火灾声光警报器、AY5620输入模块、AY5630输入输出模块、AY5640输入输出模块、AY5660输入输出模块、AY5670输入输出模块、AY5680输出模块、AY3550火灾显示盘、AY5610总线短路隔离器和AY5611电源短路隔离器。
| 工作电压 |
AC187V~242V |
环境温度 |
0℃~+40℃ |
| 环境湿度 |
≤95%RH（40℃±2℃） |
| 电源输出 |
对内DC24V/1A |
备用电池 |
12V两节 |
| 对外DC24V/1.5A |
外形尺寸 |
370*150*500mm |
二、JB-TB-AY3200火灾报警控制器（联动型）技术指标
|
实物照片
|
工作电压 |
工作电流 |
组成 |
功能/特点 |
|
AY3200ZK主控单元
|
DC24V±5% |
≤400mA |
3200主板 |
1、是火灾报警控制器的中央处理器。
2、具有液晶显示、键盘操作、状态指示功能。
3、具有联网接口和打印机接口。
4、能够提供一路最大容量为255点的信号总线。
5、具有pc机初始化、CRT显示功能。
|
|
AY3200HL回路卡
|
DC24V±5% |
≤200mA |
3200单回路卡 |
1、每个回路卡可带255点，最多可扩充3个回路卡。
2、与AY3200ZK主控单元链接，采用485的方式通讯。
3、采用手动拨码的方式进行地址码设置。
|
|
AY3200SK手动控制单元
|
DC24V±5% |
≤500mA |
3200SK键盘显示板
3200SK控制板
3200SK输出卡
|
1、与AY5640输入输出模块配套使用。
2、每个输出卡可控制4路多线输出。
3、每块手动控制单元可扩充2块3200SK输出卡。
4、具有开/关按键和故障、启动、反馈状态指示灯。
5、具有手/自动转换、指示和键盘锁等功能。
|
|
AY3200DM/5A电源模块
|
输入AC187~242V
输出DC24V±5%
|
输出电流5A |
5A电源板 |
1、输出容量为DC24V/5A。
2、为输入输出模块、火灾显示盘、声光警报器和外部设备供电。
|
|
AY500UP U盘通讯卡
|
DC5V±5% |
≤50mA |
U盘通讯卡 |
1、可将U盘的有关初始化和联动关系等信息传输至火灾报警控制器的相关存储器内。
2、可将火灾报警控制器的初始化和联动关系等信息回读。
|
