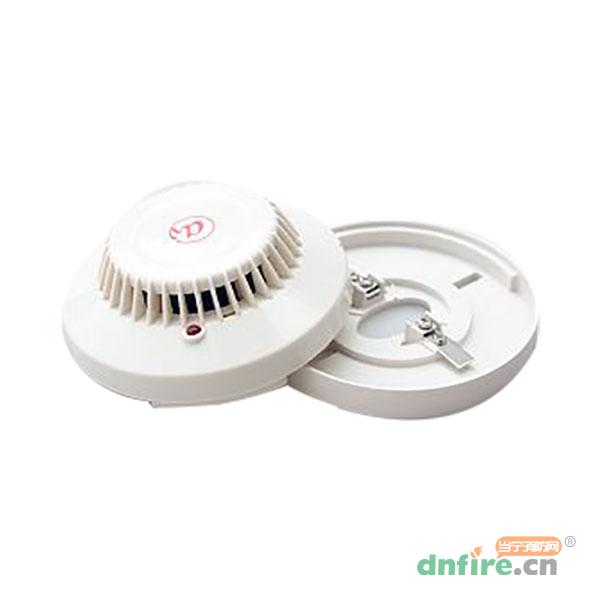

一、JTW-CD-AY3900点型感温火灾探测器（P）功能和用途

　　1、连接在火灾报警控制器的信号总线上，能够探测初期火灾产生的热量，当温度变化达到设定值时，发出火灾报警信号，并将火灾报警信号传输至火灾报警控制器。

　　2、适用于感烟火灾探测器不适合的场所，如：厨房、地下车库、吸烟室、锅炉房和发电机房等经常产生烟雾、蒸汽、粉尘等的场所。

二、JTW-CD-AY3900点型感温火灾探测器（P）技术指标

静态电流	＜210μA	环境温度	-10℃~+50℃
火警电流	＜1.5mA	环境温度	≤95%RH(40℃±2℃)
工作电压	DC13V~24V	外形尺寸	Ф100*47

三、JTW-CD-AY3900点型感温火灾探测器（P）特点

　　1、采用电子编码方式进行编码，占用回路单元一个编址点，编址点在1-255范围内可设。

　　2、外壳采用防水结构技术，具有防渗漏水功能。

　　3、具有双确认灯，在360度范围内可观察。

　　4、采用两总线无极性工作方式。

　　5、可通过编码器或火灾报警控制器将探测器设置成A1S型、A2S型或BS型。

类型	典型应用温度℃	最高应用温度℃	动作温度下限值℃	动作温度上限值℃	性能
A1S	25	50	54	65	在5℃的环境下，瞬间将探测器放入到气流温度为50℃（A1S A2S）和65℃（BS）的环境中，10min之内不能发出火灾报警信号。
A2S	25	50	54	70
BS	40	65	69	85

四、JTW-CD-AY3900点型感温火灾探测器（P）接线示意图

五、JTW-CD-AY3900点型感温火灾探测器（P）安装方式

　　1、将探测器底座直接固定在顶棚或安装在工程预埋盒上。

　　2、将连接线从引线孔中引出，按要求接在相应的端子上。

　　3、将探测器旋拧在底座上。

六、JTW-CD-AY3900点型感温火灾探测器（P）布线要求

　　1、信号总线宜采用截面积≥1.0mm2的多芯铜导线，且回路电阻不能大于60Ω。

　　2、信号总线需穿金属管或阻燃管敷设。

　　例：某工程采用截面积为1.0mm2的多芯铜导线做为信号总线，探测器距火灾报警控制器的距离为1000m，计算其信号总线的回路电阻的方法如下：

　　①信号总线长度=信号正线长度+信号负线长度=1000+1000=2000m

　　②不同截面积的多芯铜导线每千米的计算电阻值对照表：

1.0mm	1.5mm	2.0mm	2.5mm
17.5Ω	7.8Ω	4.4Ω	2.8Ω

　　③该工程的信号总线的回路电阻为17.5×2=35Ω

七、JTW-CD-AY3900点型感温火灾探测器（P）注意事项

　　安装时应避开空调送风口和热源位置。
