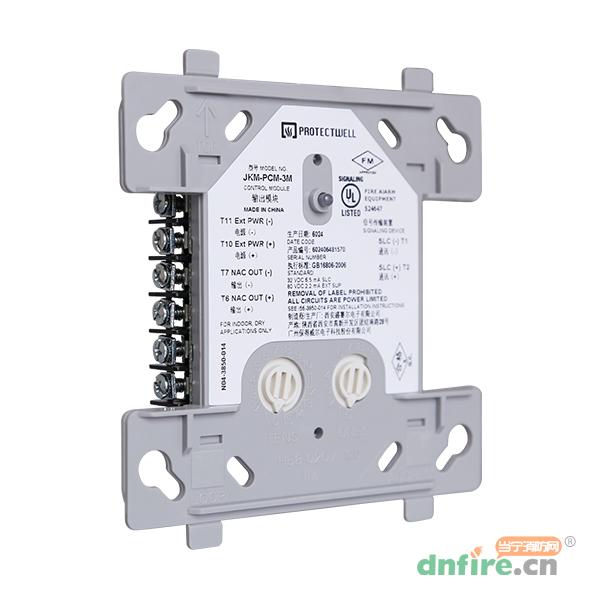

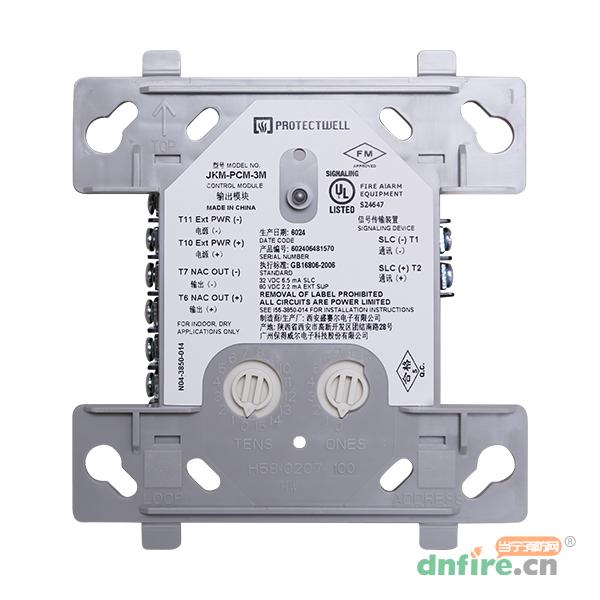

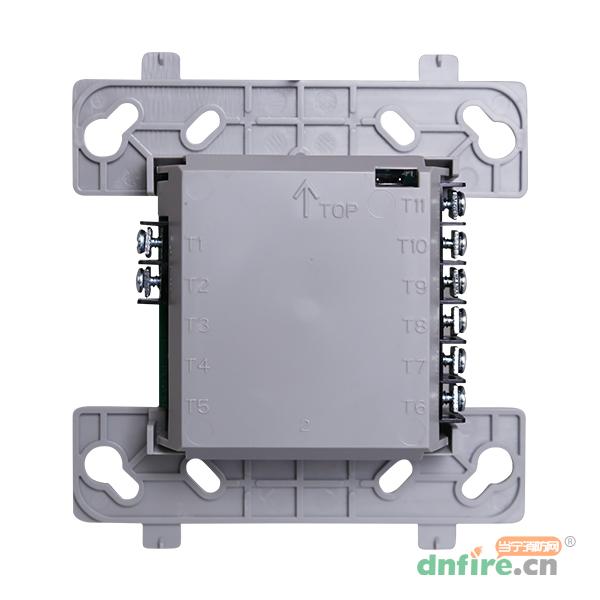

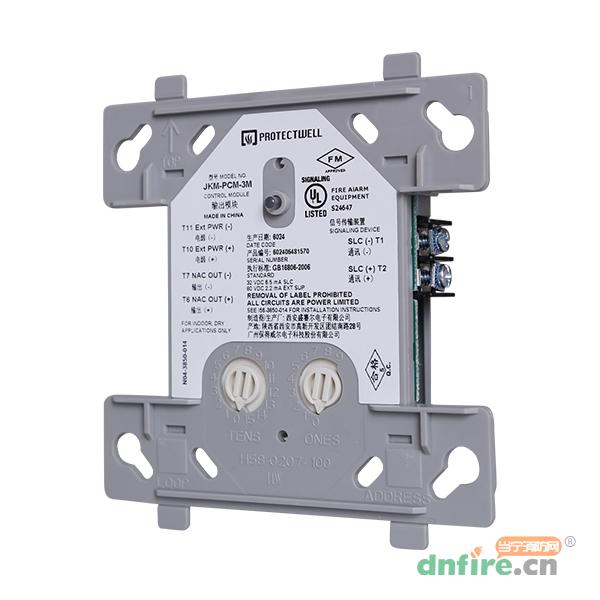

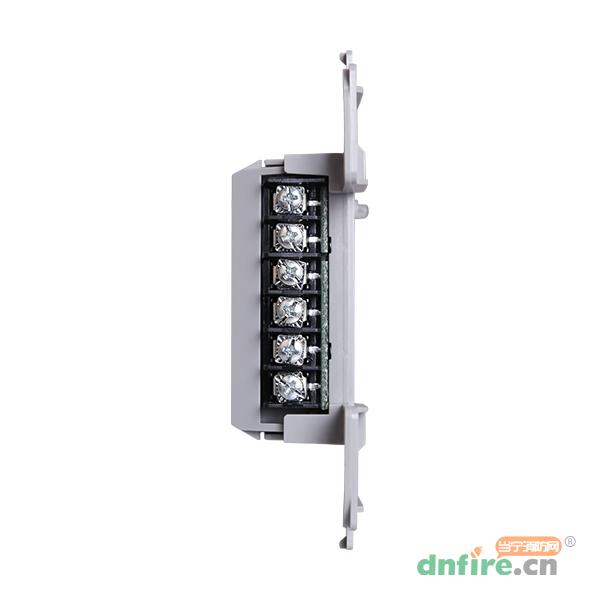

一、JKM-PCM-3M输出模块概述

　　JKM-PCM-3M输出模块用于智能型两线制系统，可通过内置的十进制编码开关设置本模块地址。JKM-PCM-3M输出模块可通过切换直流或音频信号（可达80VRMS）来应用。JKM-PCM-3M输出模块也可监视负载线是否正常、开路或短路并将器状态反馈给控制器。JKM-PCM-3M输出模块还可提供两组空余端子作容错设计并有一个受控制器控制的LED指示灯。

二、JKM-PCM-3M输出模块技术条件

　　工作电压：15-32VDC

　　最大点灯拉电流：6.5mA

　　平均工作电流：375μA（grouppoll通讯模式）；350μA（directpoll通讯模式）；485μA最大（直流输出短路）

　　最大输出回路线耗：4VDC

　　外部供电电压：最大（直流输出）DC24V

　　大直流输出电流参数：3A（CLASSB）；2A（CLASSA）

　　工作温度：-10~55℃

　　相对湿度：10%~95%，RH相对湿度，无凝水

　　安装尺寸：124.6mm长*124.6mm宽*33.8mm高

　　辅助组件：SMB500W预埋盒；CB500隔架
